品名:信号发生器
型号:N5183A-520

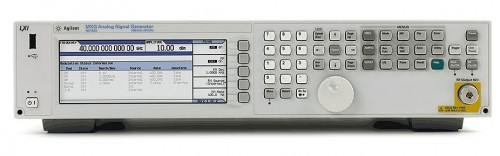

Agilent N5183A-520 信号发生器
销售N5183A-520,出租N5183A-520,维修N5183A-520,回收N5183A-520,技术方N5183A-520
N5183A-520价格,N5183A-520中文操作手册参数指标
"Agilent N5183A-520
Agilent/HP N5183A Microw**e Signal Generation
N5183A MXG microw**e analog signal generators deliver the performance needed for broadband component manufacturing up to 40 GHz. This instrument provides ≤ 900 s frequency switching (≤600 s typically) to improve test times for applications like antenna test and manufacturing, with a small size (2RU) to better utilize rack space. Excellent power and level accuracy make the MXG microw**e a reliable stimulus for driving high power devices. The MXG microw**e can be configured to meet your test needs today, from LO substitution and CW interferer to analog modulation for device characterization, and is easily upgraded to meet your needs in the future.
Simplified self-maintenance maximizes uptime
Every element of the MXG microw**e is designed to reduce cost of ownership, from field replaceable assemblies to tools for on-site performance verification, instrument uptime is maximized with simplified self-maintenance and repair.
Units are configured with one of the following options:
520 = Frequency range from 100kHz to 20GHz
532 = Frequency range from 100kHz to 31.8GHz
540 = Frequency range from 100kHz to 40GHz
**ailable Options:
006 = Instrument security
1CM = Rackmount kit
1CN = Front handle kit
1CP = Rackmount with front handle kit
1CR = Rack slide kit
1E1 = Step attenuator
1EA = High output power
1ED = Type-N (f) RF output connector
1EM = Move RF output to rear panel
1ER = Flexible reference input (1-50MHz)
802 = Customer Service Kit N5183A-520 Front Panel 3.5mm and Type-N RF connector
803 = Customer Service Kit N5183A-520 Rear Panel 3.5 mm RF connector
804 = Customer Service Kit N5183A-520 Rear Panel Type-N RF connector
805 = Customer Service Kit N5183A-532/540 Front Panel RF connector
806 = Customer Service Kit N5183A-532/540 Rear Panel RF connector
AXT = Hard transit case
UNT = AM, FM, phase modulation
UNU = Pulse modulation
UNW = Narrow pulse modulation
UNZ = Fast frequency switching speed ""主要特性与技术指标
信号表征
100 kHz ～ 3 或 6 GH
使用高度可靠、快速切换的电子衰减器，在 3 GHz 时 >+23 dBm
W-CDMA 动态范围：≤-73 dBc（输出功率 +5 dBm）
在列表模式下，同时频率、幅度和波形切换速度 ≤900 μs
调制和扫描
AM、FM、øM 和脉冲
ASK、FSK、MSK、PSK、QAM
在数字步进和列表扫描模式下，对频率、功率和波形进行同步切换
基带生成和信号生成
具有实时均衡的 100 MHz 内置 I/Q 基带发生器，以实现出色的 EVM 性能
高达 64 MSa 回放存储器和 800 MSa 存储器
生成参考信号：LTE、HSPA+、WiMAX™、WLAN、DVB-H、DAB、MATLAB 等 – 信号生成
使用数字 I/O、MIMO 衰落和射频至射频衰落以及N5106A PXB 基带发生器和通道**器完成多通道基带生成
自动和通信接口
100baseT LAN、LXI B 类标准、USB 2.0 和 GPIB
SCPI 和 IVI-COM 驱动程序
向后兼容所有的 ESG、PSG、8648 信号发生器及其它厂商生产的信号发生器
描述
专为要求严苛的制造生产线而设计
N5182A MXG 矢量信号发生器在两个机架单元中（2RU）中提供频率、幅度与波形快速切换、高功率（使用电子衰减器）、高可靠性，针对蜂窝通信和无线连通性元器件的制造进行了优化。 MXG 矢量信号发生器可增加吞吐量、改进测试良率、延长正常运行时间并节省机架空间，从而使您的投资更具价值。凭借可扩展的射频和基带性能，它能够轻松地进行配置，以满足您的特定测试要求。
为今后的元器件设计提供*的射频性能
凭借高功率和失真性能的*组合，MXG 矢量信号发生器可确保精确的元器件设计验证。与灵活的信号生成工具结合使用时（例如 Signal Studio **），低 ACLR（对于 1 个载波 W-CDMA，+5 dBm 时为 -73 dBc）可使 MXG 成为适用于 W-CDMA、WiMAX™ 等技术的完整解决方案。
zui大程度地延长正常运行时间
简单的自我维护特性可以缩短维修与性能验证的时间，借助可**替换的组件将停机时间控制在 2 小时以内。
过渡至新型 EXG X 系列信号发生器，生成真正的性能
新型 EXG 不仅具备*代 MXG 的价值和性能，还提供显著增强的波形存储器和带宽、反向功率保护和杂散电平。EXG 还可利用实时基带发生器、高输出功率、内置多功能发生器等选件，提供不断扩展的性能和功能。为什么从*代 MXG 过渡到新型 EXG？"
