价格:560
包装:箱
发送报价

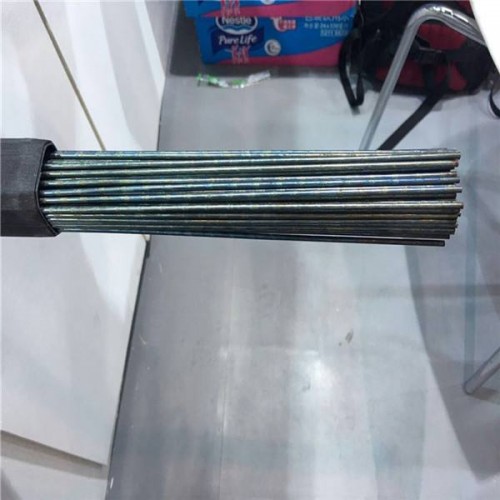

产品牌号：S190【Stellite 190】GB：AWS：RCoCr-G产品名称：钴基190堆焊焊丝
说明： S190(Stellite 190) 在连铸钴基焊丝中碳和钨含量高， 熔敷金属具较强的耐磨料磨损性和耐蚀性。 至800˚C的高温也能保持这些特性， 但耐冲击较差并且对堆焊层间温度较敏感。
用途：用于油田牙轮钻头、 泵的轴套和旋转密封环、 耐磨损面板、轴承套筒、 螺旋送料机的堆焊。
焊丝化学成分（%）
| C | Cr | Ni | Fe | W | Co |
| 3.0-4.0 | 24-30 | ≤4.0 | ≤3.0 | 12-16 | 余量 |
物理特性（近似值）
| 比重 kg/dm3 | 熔化温度 ˚C | 比热 卡/g·˚C | 线膨胀系数 10-6/K (20-600˚C) |
| 8.69 | 1214-1286 | 0.105 | 12.9 |
熔敷金属机械性能（参考值）
| 抗拉强度 MPa | 常温硬度 HRc | 高温硬度一例Hv | |||
| 500˚C | 600˚C | 700˚C | 800˚C | ||
| 600 | ≥54 | 560 | 531 | 475 | 395 |
注意事项：
1. 可采用氧气-乙炔气焊或钨极氩弧焊（手工或自动） 进行堆焊。
2. 用氧气-乙炔气焊时应用碳化焰进行堆焊， 焰心与内焰的长度应保持为1： 3。
3. 焊接面的边角部分一定要加工成圆角。 并在清除母材表面的氧化物、 油等污物后再进行堆焊。
4. 应当根据母材的种类和工件大小， 选择适当的预热温度进行预热。
5. 堆焊时， 母材只须加热到呈现"出汗" （润湿） 状态便可加入焊丝熔滴， 而母材不应熔化。 每堆焊一层可用碳化焰在焊层表面进行重熔， 检查有无气孔、 凹陷或堆焊不足等缺陷， 一经发现， 即加以焊补。
6. 堆焊后的工件必须立即放入干燥及预热的沙缸或草灰中， 使其缓慢冷却， 以避免裂缝。
7. 堆焊层须先经粗磨， 如发现有缺陷时， 应将工件重新预热， 仍按上述步骤进行焊补
