工作方式:二冲程全方位
激振力:≥4.2kN

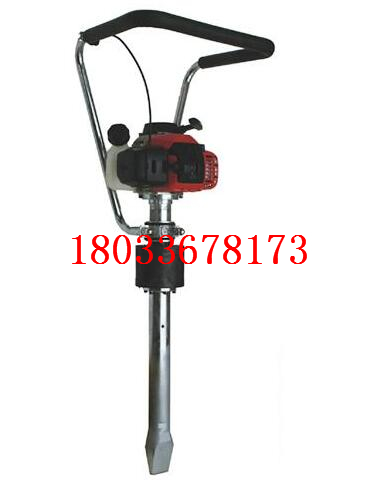

ND-4型内燃捣固镐适用于铁路道床养护的一种小型养路机械,主要用于铁路道床石碴和其它颗粒状物料的捣固作业。它既没有冗长的电缆线，也没有笨重的软轴，设计新颖，结构合理、紧凑，使用方便。是一种上下道迅速、操作轻便的捣固设备，特别适合道岔捣固作业。
ND-4型内燃捣固镐采用汽油机与捣固棒直接连接的设计，主要由汽油机、减振装置、传动轴、振动体和手把组成。其工作原理为：汽油机经离合器、软轴带动偏心铁，产生振幅实现捣固作业。
ND-4型内燃捣固镐参数
1、汽油机型号：日产小松G4L-D
2、汽油机功率：1.42kW
3、工作方式：二冲程全方位
4、激振力：≥4.2kN
5、空载振幅：≥5mm
6、振动频率：120～140HZ
7、振捣棒直径：52mm
8、偏心块旋转速度：≥7000r/min
9、外型尺寸：1050×380×280
10、整机质量：13.6kg
ND-4型内燃捣固镐基本结构
1启动手柄、2汽油机、3手把、4离合器、5减振装置、6捣固棒、7镐头
ND-4型内燃捣固镐注意事项
1、请使用二冲程小松汽油机专用润滑油，或该公司推荐的润滑油品牌。有条件时好使用93号汽油，或按汽油机使用说明书的要求用油。
2、请勿振捣刚性物体或板结道床，尽量避免与混凝土轨枕、钢轨碰撞。本机器不适合捣固板结道床。
3、加混合汽油时，必须在停机状态下，并远离火源。
4、捣固作业时，可左右摆动机器，请勿扭动手把或撬、拐枕木。
5、请勿在雨中使用。
6、使用中，发现螺纹连接处如有松动，请及时紧固，以免继续使用造成损坏。
7、请不要触及排气管和高压点火装置，以免烫伤。
8、化油器上的涂有红色油漆的螺钉请不要拧动。未涂红漆的螺钉为怠速调整螺钉和低速调整螺钉，可根据需要进行调整。
