额定冲击频率:20Hz～30Hz
冲击能量:25-40J
重量:22.5kg

发送报价

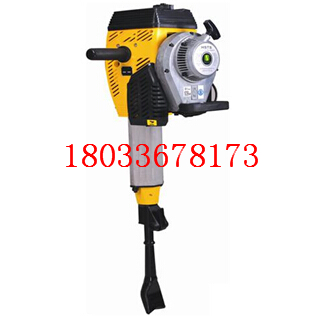

威克BH23内燃捣固镐详细参数介绍

发动机型号：单汽缸，二气冲程，空气冷却系统，49.3cc

大动力，大转速：1.45KW/6500r/min

额定冲击频率：20Hz～30Hz

冲击能量：25-40J

重量：22.5kg

长×宽×高(毫米)：690×350×270

威克BH23内燃捣固镐结构特征及工作原理

1、结构特征(图一)

(1) 油箱：贮存燃料。

(2) 发动机：输出动力，通过离合器与曲轴箱连接。

(3) 减速箱：齿轮减速，传递扭矩。

(4) 捣固镐：工作部件，可根据作业情况更换不同的工具。具体结构分解见附图。

2、工作原理

发动机动力由被动盘传递到减速箱，经齿轮减速后，通过曲轴齿轮的转动，带动连杆、活塞、内筒上下运动，撞击捣固镐，将能量传给捣固镐，捣固镐对物体进行高频率、高能量的冲击，实现对作业物体的破碎与捣固。

5. 停机

在紧急情况下停机，应立即按下停车开关并保持(3～5)秒，但在通常条件下，应采用下面步骤：

1)缓慢地松开油门握把，让汽油机低速运转(3～5)分钟。

2)按下停车开关，如图二。

3)工作结束，关闭燃油开关。

6. 操作

作业时，双手握紧操纵手把，加大油门到适当位置进行破碎，一次作业完毕，应降低油门，将机器移到下一个工位后，再加大油门，进行破碎。避免高速空载运转和超速运转

破碎较硬的路面时，要选择合适的角度和破碎点，避免硬操作，防止损坏机器，作业效率不高。

操作过程中，避免工具头进入路面过深，防止“夹”钻头。

两台机器并排同时作业，将使效率明显提高。

威克BH23内燃捣固镐技术保养及长期存放

用户应对威克BH23内燃捣固镐进行定期的保养和不定期的维修，以使机器保持良好的性能，保养不佳的设备会成为安全隐患!我们建议由授权的销售商进行检修，如果用户有适当的工具、检修资料以及具有机修能力，可按下面的方法进行操作。

注意：不正确的保养会严重影响机器的使用寿命和性能。

1、维修周期计划

首次使用8小时后检查所有的紧固件并拧紧
内容	保养工作	保养时间
空气滤清器螺母	是否松动、损坏	每天
燃油箱	油箱盖是否紧固，如必要更换
油门绳	是否损坏、卡滞，如必要更换
工具	如必要进行修磨、锻打或更换
空气滤清器	清洗或更换	每周
缸体	去除脏物
紧固件	是否松动，如必要更换
点火	清洗火花塞，检查点火间隙	每月
连接法兰	如磨损太大，更换
润滑脂	加注润滑脂	20小时
长螺栓	检查是否松动，如必要紧固，扭矩75Nm	80小时
曲轴齿轮	开箱加注润滑脂	600小时



2. 空滤器的保养(图三)

脏的空气滤清器会阻止空气进入化油器，导致威克BH23内燃捣固镐的化油器出故障和汽油机磨损加剧，输出功率不足，应定期保养空滤器。特别是该机器在尘土很大的地方使用时，工作环境恶劣，更应该多次清洗空滤器。
