大调整量:90mm
额定方枕力:80KN
调节可控连接头:130mm

发送报价

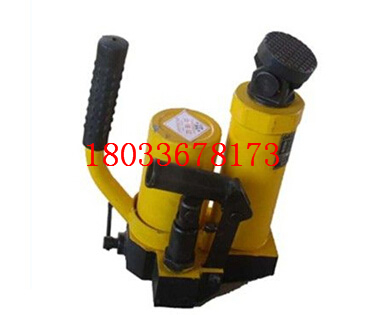

YFZ-500型液压方枕器是调整轨枕间距离和角度方正的作业机械，它采用了手提式液压千斤顶结构，具有劳动强度低，作业效率高，省人省力，携带轻便，铪枕和木枕通用以及使用安全可靠等优点。

YFZ-500型液压方枕器工作原理

YFZ-500型液压方枕器是由工作油缸、柱塞油泵、油箱、卸荷阀、油缸座体和活动顶头组成。其结构采用了液压千斤顶的原理。

工作油缸是由活塞，活塞环、油缸、密封圈、复位弹簧、连接头等主要零件组成，当高压油从油泵排油阀进入油缸时，推动活塞沿其轴线方向移动。卸荷阀开启后，活塞将在复位弹簧的作用下开始自动复位。其工作行程由结构尺寸控制。

柱塞式油泵是由泵芯、油泵套、皮碗、密封圈和阀体组成。阀体是两个球式单向阀的组合，具有吸油和排油功能。

卸荷阀，是通过阀杆顶动钢球来完成启阀性能的。

油箱、油缸，柱塞油泵等均由螺纹连接在缸座体上，活动顶头与油缸端部的连接头饺接，可以上、下偏头，以适应铪枕侧面倾斜度的要求。

YFZ-500型液压方枕器技术参数

大调整量： 90mm

额定方枕力： 80KN

调节可控连接头：130mm

手柄操纵力： 200-270N

质量(不包括扳杆) ：10.5kg

外形尺寸： 275×122×233(mm)
