数量:1
价格:120
在抛丸机中zui容易磨损的抛丸机配件是叶片。而叶片的寿命较短是目前国内各工厂所遇到的比较普遍的问题，这不仅消耗了量多的合金材料，并且降低了抛丸机的工作效率。若能有效的解决叶片使用寿命问题，则应对叶片磨损失效的原因有个充分的认识，可是有关这方面的报道却很少的，有的只是笼统的提到了在工作过程中叶片表面形成了显微的裂痕，继而裂纹扩大造成表面材料的剥落。所以抛丸机叶片的磨损失效分析是属于当前生产的急需，具有重要的经济意义。

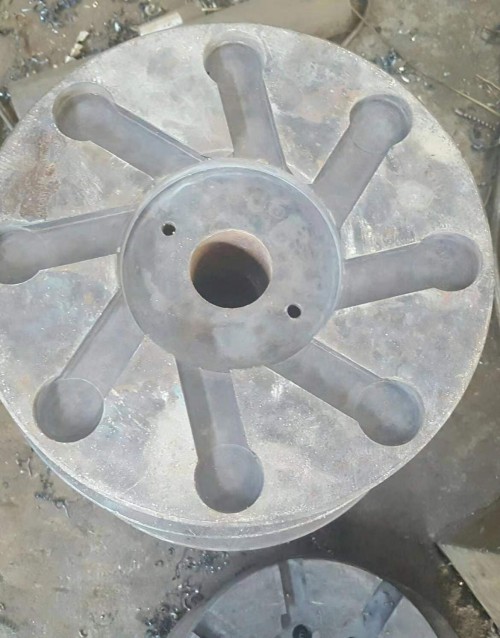

抛丸器内的配件处于强烈的磨料磨损状态，且承受弹丸的反复强烈冲击。影响抛丸器零件和抛丸机配件使用寿命的因素有零件的材质、弹丸的材质、抛丸机弹丸的丸速和九径。 零件的材质特别是叶片的材质，不仅要耐磨还要求韧性好。一股叶片报废不是被磨坏，而是断裂失效。弹九对叶片的高速冲击，使弹着点反复承受着很大的局部应力，使具有微观裂纹和铸造缺陷的叶片zui后断裂。因此叶片、分丸轮、定向套和抛丸机护板多用耐磨性和韧性都好的铬合金铸铁，叶轮多用40Cr材质制造。常用叶片材料有低铬稀土铸铁、含铭12%～15%的中铬铸铁、含铬25%—.30%的高铬铸铁和碳化钨合金。
抛九器零件使用寿命与丸速的四次方成反比：除非清理工艺的需要，否则不宜采用过高的九速，叶片的使用寿命与丸径的立方成反比。一般丸径选用如0.5-2mm，过大的丸径将使叶片断裂机会大为增加。 抛丸器的安装形式有固定式和活动式两种：固定式是将抛丸器安装在固定位置上，一般的抛丸机清理设备都是采用固定式安装．但在小批量生产中，为清理大件和特大件，常需布置数十个抛丸器，这样就会使设备庞大复杂，投资增加，活动安装形式是将抛丸器置于活动支架上，使抛丸器能随活动支架移动或摆动，以扩大每个抛丸器对工件的丸流覆盖区范围，从而减少抛丸器的重量、并可适应工件尺寸变化很大的情况，以扩大设备的使用范围．安装抛丸器的活动支架应具有足够的刚性，以防止产生振动，另外，还需配备柔性和可伸缩的弹丸活动抛丸器输送管道。
