砂轮尺寸:∮200×∮32×25(mm)
垂直行程:0-250mm

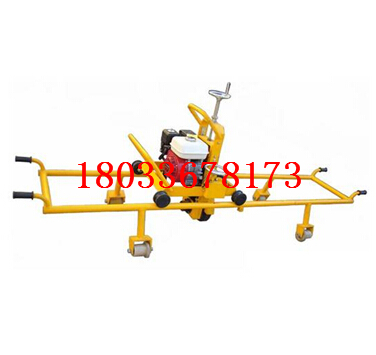

NM-Ⅲ型多功能打磨机主要由机架、传动系统、砂轮、磨圆弧滚轮、走行装置等主要部件组成，机架系用薄钢板角钢焊接而成。砂轮依靠丝杠螺母螺旋进给，走行装置和机架用螺栓连接，走行轮轮缘较高，下道后也可在地面上推行。 磨钢轨顶部、侧面可用绝缘轮(或滚轮);磨轨顶圆弧用滚轮可修磨钢轨圆角部位。
NM-Ⅲ型多功能打磨机技术参数
1、功率：6.5马力(日本本田)
2、主轴转速：3200r/min
3、砂轮尺寸：∮200×∮32×25(mm)
4、垂直行程：0-250mm
5、横向行程：1600mm
6、旋转角度：0±45℃
7、整机质量：110kg
8、适应于43-75kg/m钢轨、平面、侧面、圆弧面、飞边和各种道岔的打磨。
NM-Ⅲ型多功能打磨机使用前的安全措施
1、检查汽油机的燃油量和机油量是否充足，如不足，先添加燃油和机油。具体方法参照汽油机说明书。
2、作业前，先将进给手轮旋转到上边，使砂轮远离钢轨面，然后将辅助支承架支承好，启动汽油机4，空转30秒钟，检查传动部分是否灵活、有无异常杂音，螺纹连接是否松动。
3、钢轨打磨机由一人或二人操作，一手扶彷形手轮，一手扶持彷形架。
4、打磨时操作人员必须穿戴适当的防护用品：眼镜、手套等。
5、如打磨火星落到或接近易燃物，应采取防护措施，避免火情。
NM-Ⅲ型多功能打磨机正确的操作方法
1、按上述准备好的工作，顺时针转动进给手轮3时，砂轮下移。
2、获得良好的打磨质量，须按两步进行。
a)粗打磨：打磨应从轨面开始，打磨机沿钢轨往复移动，缓慢放下砂轮打磨凸起部位，待打磨至离轨面1mm，再旋转彷形手轮按上述方法打磨侧面。
b)精打磨：在粗磨的基础上打磨机重新就位，准备打磨轨面。当打磨机就位后，放下砂轮，使之刚好触及焊缝附近不须打磨的轨面，从轨面开始打磨，然后旋转彷形手轮打磨侧面，打磨范围应达到焊缝两侧各100mm，为补偿砂轮磨损，应随时调整砂轮进给量。
3、打磨完成后，必须逆时针旋转手轮，使砂轮上提，以便于进行下一个焊缝的打磨，减小油门，关闭汽油开关，使汽油机熄火，停止作业。
4、下道前，将仿形架与机架垂直复位，确保运输安全。
