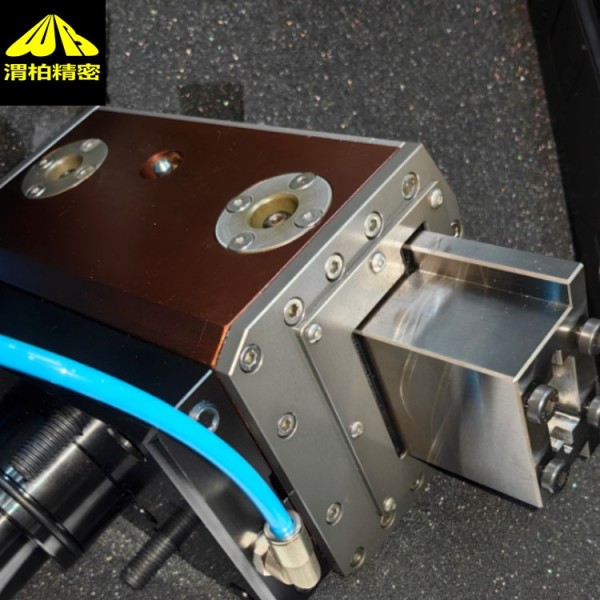

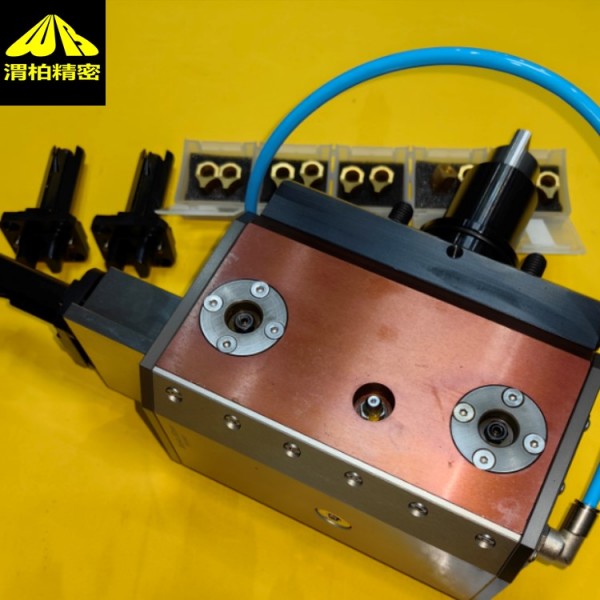

REV插齿动力头-调节螺钉用于纠正由机械弯曲引起的锥度误差
2025-06-06 09:57  浏览:22
金牌:1级
品牌:REV
产地:意大利
型号:BM
数量:1000
价格:239
包装:盒装
发送报价

  REV插齿动力头-调节螺钉用于纠正由机械弯曲引起的锥度误差:

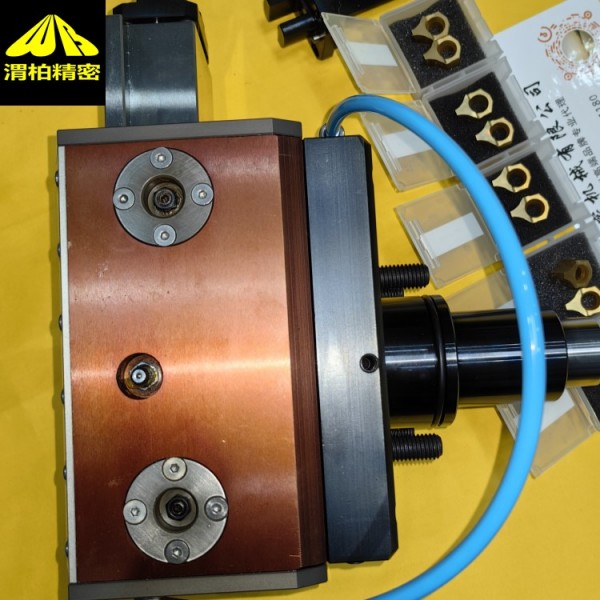

 1.板调节螺钉

长时间使用插削机后,需要消除仪器中可能出现的间隙。松开六角螺母,然后拧紧中间螺钉,后再次拧紧六角螺母。在插削机的所有四个衬板上执行此操作。

 2. 轴调整销

它被用来纠正孔和我们正在执行的加工之间的任何对称性误差。松开刀具的固定螺钉 1 后,顺时针或逆时针旋转 Y 轴调节销,这样就可以沿 Y 轴移动刀具。调节范围为 +/- 0.5,该范围足够普遍纠正没有配备 Y 轴的车床上存在的所有对称性误差。

 3.削角度调节螺钉

该螺钉用于纠正由于机械弯曲而引起的锥度误差。顺时针或逆时针旋转可以将切削角度更改大约 +/- 3°。该范围足以纠正任何可能存在的锥度误差.

  REV插齿动力头对称性检查和误差纠正:

  1.纵向误差纠正

可以改变机动化插削机的工作角度。此操作用于纠正可能出现的纵向误差。要做到这一点,只需使用一只 5 毫米内六角扳手即可。通过顺时针或逆时针旋转扳手,可以改变机动化插削机的切削角度。

这类调整方法受专利保护。

  2.对称性纠正

为了纠正对称性错误,如果使用的是没有配备 Y 轴的车床,则只需拧松从正面将刀具固定在移动中央组件上的四个螺栓即可。然后,使用 6 毫米六角扳手转动位于上述组件后面的 Y 轴调节销,这样可以将刀具移动 +/- 0.5 毫米,这足以有效地纠正缺少的轴所造成的对称性误差。

这种类型的调整对于准确地在待加工工件的中心实现加工,是*必要的。

  REV插齿动力头加工进给参数:

为了确保镶件具有较长的寿命和加工过程中的*光洁度,建议遵守推荐参数(请参阅参数表)

各种材料上可实现的大厚度和切削参数

  35 毫米行程 50 毫米行程 665 毫米行程 切削速度                增加

铝 14mm        14mm          14mm         38 m/min.           0,06 / 0,15 mm

软钢 12mm         12mm          12mm         33 m/min.           0,04 / 0,07 mm

铸铁 12mm         12mm           10mm          28 m/min.   0,04 / 0,07 mm

普通钢12mm         12mm           10mm          30 m/min.   0,03 / 0,05 mm

调质钢10mm         10mm           10mm          25 m/min.   0,02 / 0,04 mm

不锈钢10mm          10mm            10mm           25 m/min.   0,02 / 0,04 mm

塑料 14mm          14mm            14mm          40 m/min.   0,07 / 0,15 mm

青铜-黄铜12mm          10mm            10mm           30 m/min.   0,03 / 0,06 mm
