BM铣床键槽拉刀用于锥形孔上的键槽加工(无退刀槽)
2025-06-06 17:29  浏览:21
金牌:1级
品牌:BM
产地:意大利
型号:bm
数量:1000
价格:233
包装:盒装
发送报价

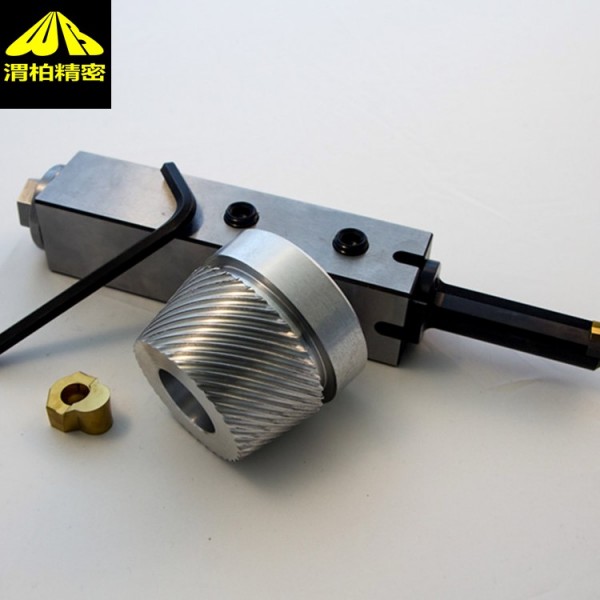

   BM铣床键槽拉刀用于锥形孔上的键槽加工(无退刀槽):

 1)锥形孔上的键槽(无退刀槽)

该图展示了一个用 BM 拉刀在带锥孔的键槽中执行拉削的示例。键槽拉削按圆锥孔的轮廓进行,因此后将与工件的水平轴呈一定角度。使用传统拉床和插床很难执行这一过程。然而,如果使用带 BM 拉刀的 CNC 车床或加工中,执行起来就非常便捷。通过在锥形孔内的键槽上做 0.2 x 45° 的倒角,以完全消除工件上的毛刺。我们公司将为客户提供具体的 CNC 程序。

 2)/进给-贯通式键槽

以上示例展示如何使用 BM 拉刀在链条小齿轮上拉削键槽。为了实现无毛刺拉削,对键槽在与孔(直径为 25 H7)相邻的边缘进行了 0.2 x 45° 的倒角。使用 BM 拉刀可以避免移动工件,因此与传统的拉床和插床相比,可大幅减少加工时间,使机加工时间更快。此外,在使用 BM 拉刀时,如果经检查*个键槽已对齐,则此后的所有键槽都将与孔径水平完全对齐。在不同机床上执行车削和拉削加工时,由于无法避免夹持误差,因此很难实现这种对齐。

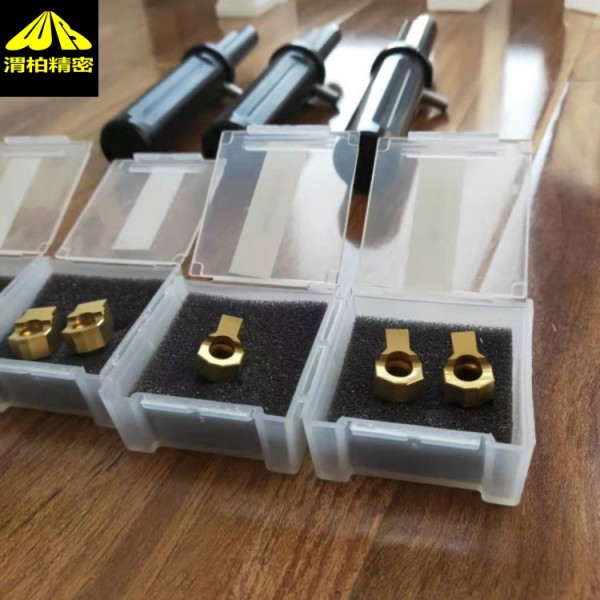

   意大利BM铣床、加工中心用键槽拉刀:

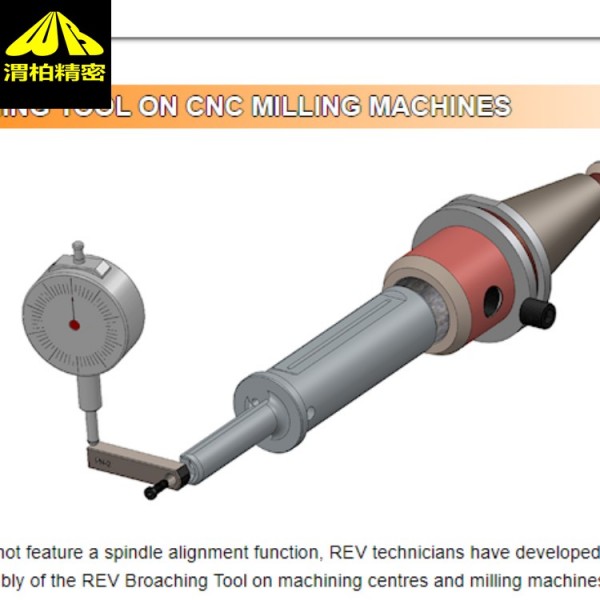

对于不具备主轴对齐功能的机器,BM 技术人员设计了一个对齐板,以便可以在加工中心和铣床上正确安装 键槽拉刀。它是一种经过校准的杆,必须旋紧在镶件的位置,并且必须有一个百分比较仪(如果需要更高的精度,则为千分比较仪)在其上滑动。一旦刀具相对于待加工工件的参照轴居中,就可以重新组装切削镶件并进行加工。

   意大利BM铣床键槽拉刀加工键槽类型:

1.盲孔内键槽

如图所示,使用 BM 拉刀可以在工件/执行键槽加工,即使没有退刀槽也可以。无退刀槽拉削可大幅减少每个工件所需的时间。然而,此操作需要特殊的镶件,其切削角的倾斜度应比标准配置更大,因为刀具必须加工完一个半径后才能从工件的壁上抬起。这种加工方法适用于工件/退刀槽加工困难的情况,或者在退刀槽有削弱结构的风险时使用。

为了拉削没有退刀槽的键槽,我们公司将提供具体的 CNC 程序。

2.键槽定位(定时)

图中示例展示在连杆上钻的以下几个孔:一个 ∅25 的 H7 孔和两个 ∅10 的 H7 孔

在本例中,8.02 的键槽也是直接在加工中心上加工。

此操作可避免移动工件,使执行键槽拉削的时间与两个 ∅10 的 H7 孔完全一致。

此外,加工时间也大大缩短
