产地:新乡
功率:0.75
数量:100
价格:电议

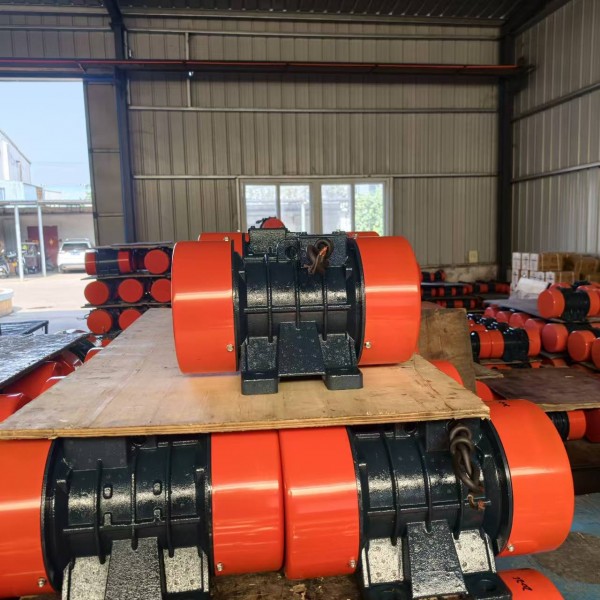

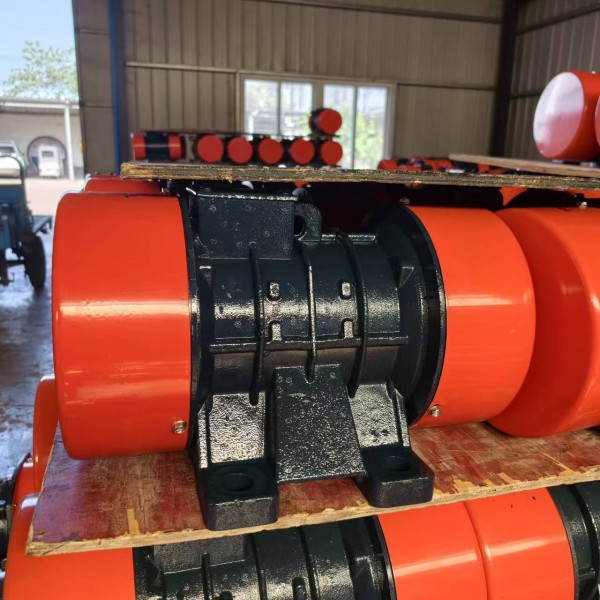

YZS系列振动电机
一、产品概述
YZS为卧式三相异步通用振动电机，集成动力源与激振源一体，全封闭IP54防尘防潮，适用于无防爆要求的粉尘工况，是振动筛、给料机、料仓破拱、振动平台标准激振源。
型号含义（示例：YZS-20-4）
- YZS：振动电机系列代号
- 20：zui大额定激振力20kN
- 4：电机极数（4极≈1450r/min）
二、工作原理
电机转子轴两端各装配固定偏心块+可调偏心块；通电后转子高速旋转，偏心块产生离心激振力；同步调整两端偏心块夹角，可0~*无级调节激振力；出厂夹角0°，输出额定zui大激振力。

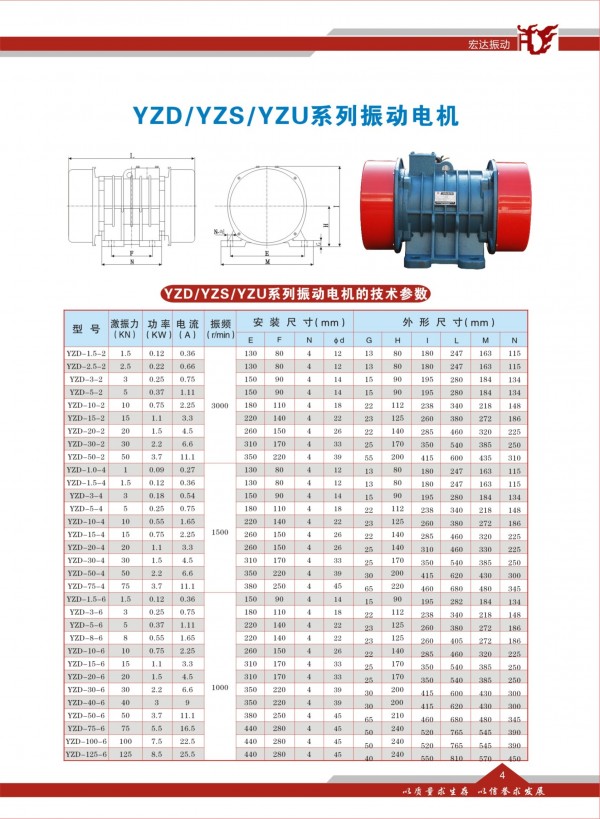

三、核心技术参数
1. 电气标准：380V/50Hz，可定制660V/60Hz；三相Y/△接法，B级绝缘
2. 转速分级：2极≈2880r/min、4极≈1450r/min、6极≈960r/min
3. 功率范围：0.12kW~7.5kW；激振力2kN~100kN
4. 防护等级：IP54；允许连续工作制S1
5. 使用环境：环境温度-20℃~+40℃，海拔≤1000m，振动加速度≤20G
6. 温升限值：轴承、铁芯温升≤65K，整机zui高温度≤105℃
四、产品特点
1. 结构紧凑、自重轻、安装方式灵活，可单机/多机组合使用
2. 回转振动、运行噪音低、能耗小、激振稳定
3. 全封闭壳体，适应矿山、粮食、建材多粉尘**
4. 激振力无级可调，调试简单；仅轴承需定期维护，使用寿命长
5. 球墨铸铁底座，机械强度高，抗振动冲击
五、适用行业与设备
冶金、矿山、煤炭、化工、粮食、陶瓷、建材；
配套设备：直线振动筛、振动给料机、振动输送机、振动平台、料仓/溜槽破拱防堵装置。
六、安装规范
1. 安装前检查
1. 外观无磕碰、壳体无裂纹，紧固件齐全无松动；
2. 停用超过3个月/新机，用500V兆欧表测绕组对地绝缘，≥20MΩ方可使用，偏低需烘干（温度≤120℃）；
3. 核对铭牌电压、功率、激振力与**匹配。
2. 固定安装要求
1. 设备安装接触面平整光洁，无油漆、毛刺，粗糙度6.3μm以内；
2. 地脚螺栓选用8.8级高强度螺栓，配弹簧垫圈防松，对角均匀拧紧；
3. 吊环仅用于吊运，不可长期承重；安装完成务必装好两端偏心块防护罩，严禁无护罩运行；
4. 多台同步使用时，两台电机转向相反，保证物料定向输送。
3. 激振力调节方法（关键）
1. 拆下两端红色防护端盖；
2. 两端可调偏心块同步、同向调整相同夹角；
- 0°：固定块与可调块重合，*额定激振力（zui大）
- 90°：50%激振力
- 180°：两块完全错开，激振力接近0（禁止长期空载180°运行）
3. 调完锁紧偏心块螺栓，装回防护罩再开机。
七、试运行与运行监控
1. 空载试车：通电空转30min，观察无异响、无剧烈跳动、三相电流均衡（不平衡度＜2%）；
2. 负载运行：空载正常后再加物料，避免共振；若设备振幅异常增大，立即停机调整激振力；
3. 运行监控标准：
- 工作电流不超过铭牌额定值；电源电压波动±5%以内；
- 轴承无尖锐异响，外壳温度不超105℃；
- 每日检查地脚、偏心块螺栓有无松动。
八、润滑与定期维护
1. 日常加注：每运行1600小时补脂一次；2极电机注油至轴承腔1/2，4/6极注2/3；
2. 中期保养：累计1600h彻底清洗轴承、轴承室，更换新润滑脂；
3. 大修周期：累计运行5000h拆解检查轴承，磨损则更换；
4. 长期存放：停机超半年，使用前重新换脂、复测绝缘电阻；
5. 紧固周期：新机前100小时每日紧螺栓，后期每周检查一次。
九、常见故障及处理
故障现象 原因 处理方案
通电不转/嗡嗡响 缺相、绕组断路/接地、偏心块卡滞 检查三相电源；测绕组绝缘；清理偏心块杂物
机身剧烈抖动、异响 两端偏心块角度不一致；地脚螺栓松动；轴承损坏 重新同步调节偏心块；紧固全部螺栓；更换轴承
电机快速发热跳闸 激振力调至超限；设备共振；轴承缺油卡死 减小偏心块夹角；调整设备刚度；加注润滑脂
轴端漏油 润滑脂加注过量、油封老化 排出多余油脂；更换油封
电流不平衡 接线松动、绕组局部短路 紧固接线端子；检修电机绕组
十、安全注意事项
1. 电机无防爆结构，严禁用于易燃易爆气体、粉尘环境（防爆工况选用YBZD隔爆系列）；
2. 检修、调节偏心块必须切断电源并GUA牌警示；
3. 禁止长期超额定激振力运行，避免轴承、机壳断裂；
4. 电缆固定牢固，防止振动拉扯破损漏电；
5. 环境温度＞40℃时，需降低激振力使用，防止过热烧毁绕组。
