阻值:50Ω
频率:DC-4GHz
发送报价

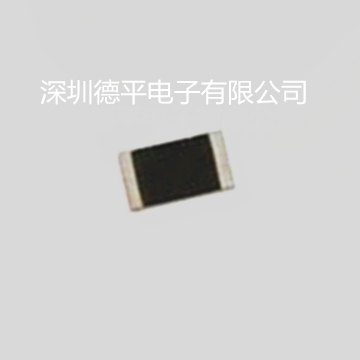

德平电子供应5W大功率DC-4GHZ高频贴片电阻一、产品用途及特点
1.1产品用途：产品主要运用于微波集成电路模块，如放大，耦合、衰减、滤波等模块电路。
1.2产品特点：产品具有体积小、功率大、频率特性好、性能稳定、精度高、安装工艺简单等优点。
二、产品参数（供参考）
2.1型 号：RFG005S500A1J
2.2功 率：5W
2.3阻 值：50Ω（可定制）
2.4阻值精度：±5%(±1%、±2%可定制)
2.5频 率：DC-4GHZ
2.6驻 波 比：1:1.2
2.7尺寸规格：5*3*2.5
2.8温度系数：≤±150PPM/℃
2.9工作温度:-55℃－+125℃
注）：产品参数可定制，详情请与我们联系！！
三、产品结构（仅正面金属化）
3.1金属化结构：TaN/TiW/Au
1）TaN：符合方阻要求
2）TiW：300﹣500A
3）Au：2.5uM min
3.2基片材质：99.6%氧化铝基片，厚度0.254mm
五、特性参数
4.1外观：金属表面光洁，无外来杂质污染，瓷体表面无裂痕。金属毛刺小于20um。
4.2键合性能：至少承受6gf拉力（25um直径金丝）。
4.3膜层可焊性：支持金锡焊接，5秒浸润。
4.4膜层耐高温：400℃5分钟、180℃2小时不变色，不气泡。
4.5额定功率：5W
六、产品安装提示
5.1产品安装时要求保证产品底面与焊盘（外壳）之间接触良好，接地良好；
5.2焊接时，使用电烙铁功率不超过40w；
5.3空气潮湿时，会形成自我钝化保护膜：
5.4在散热片上涂一层厚度为0.25mm的极薄的导热硅脂；
5.5直流或交流有效值按额定功率施加。
