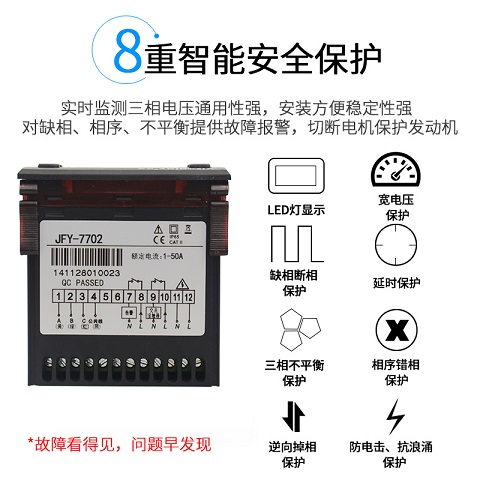

厂家分体式电机综合保护器JFY-7702 使用报告
一、 产品概述
本产品是一款智能型电动机综合保护器，是传统热继电器的升级换代产品。该产品采用数字处理技术，数码管显示，分体式设计，通过外置的电流互感器检测电动机的三相负载电流，可以显示三相电流并根据电流判断是否存在过载、欠载、缺相、三相电流不平衡等故障。当发生上述故障时，接触器继电器断开，切断电动机电源，同时告警继电器闭合。
二、 技术特性
l 主要功能
1. 电流显示：可显示三相平均电流和A、B、C三相电流。
2. 过载保护：当发生过载时，切断电动机电源，有定时限和反时限两种动作方式，定时限时间可调，提供五条反时限曲线。
3. 欠载保护：当发生欠载时，切断电动机电源。
4. 缺相保护：当检测到缺相时，切断电动机电源，动作时间可调。
5. 三相不平衡保护：当检测到三相电流不平衡时，切断电动机电源，不平衡度动作点和动作时间可调。
6. 自动恢复功能：因故障切断电动机电源后，可以自动恢复若干次，次数和间隔时间可设置。
7. 故障电流锁定功能：因故障切断电动机电源后，锁定显示发生故障那一刻的电流，以便于分析故障原因。
8. 时间继电器功能：作为附加功能，内部集成了一个时间继电器。
一、 基本工作原理
l 电流检测
通过外置的电流互感器检测负载电流，所以被保护电机的三根相线必须分别穿过电流互感器的三个小孔。
l 过载保护
过载保护可分为定时限保护和反时限保护两种模式，JFY-7701只有定时限模式，JFY-7712、7714、7716、7718可通过设置参数F12选择定时限或反时限模式。
1. 定时限模式
当负载电流超过额定电流（参数F11），并且持续时间达到设定的过载动作时间时（参数F13），接触器继电器断开，切断电动机电源，同时告警继电器闭合。即过载动作时间是固定的。
2. 反时限模式
过载动作时间和过载电流的大小有关，负载电流超过额定电流越多，则动作时间越短。可根据不同电机的特性选择不同的反时限曲线，JFY-7712、7714、7716、7718均提供5 条反时限曲线，见下表：
|
过载倍数 |
反时限曲线(F12) |
|||||
|
1 |
2 |
3 |
4 |
5 |
0 |
|
|
1.1 |
930.2 |
1860.5 |
2790.7 |
3720.9 |
4651.2 |
F13 (定时限)
|
|
1.2 |
296.3 |
592.6 |
888.9 |
1185.2 |
1481.5 |
|
|
1.5 |
87.1 |
174.3 |
261.4 |
348.6 |
435.7 |
|
|
2 |
34.5 |
69.0 |
103.5 |
138.1 |
172.6 |
|
|
3 |
12.7 |
25.3 |
38.0 |
50.6 |
63.3 |
|
|
4 |
6.7 |
13.4 |
20.1 |
26.9 |
33.6 |
|
|
5 |
4.2 |
8.4 |
12.6 |
16.7 |
20.9 |
|
|
6 |
2.9 |
5.7 |
8.6 |
11.5 |
14.3 |
|
|
7 |
2.1 |
4.2 |
6.3 |
8.4 |
10.4 |
|
|
8 |
1.6 |
3.2 |
4.8 |
6.4 |
7.9 |
|
|
|
以上为过载动作时间(单位:秒) |
|||||
l 欠载保护
当负载电流低于设定点（参数F14），并且持续时间达到设定的欠载动作时间时（参数F15），接触器继电器断开，切断电动机电源，同时告警继电器闭合，数码管显示LSL。此功能默认关闭，要打开时需重新设置F15。
负载电流过小时，不进行欠载检测，防止在电机断电状态产生误动作。
l 三相不平衡保护
三相不平衡率的定义为：任意一相电流与三相平均电流差值的绝对值，取其中的最大值，除以三相平均电流，即为三相不平衡率。
当三相不平衡率大于设定的三相不平衡动作点（参数F21），并且持续时间大于三相不平衡动作时间（参数F22）时，接触器继电器断开，切断电动机电源，同时告警继电器闭合，数码管显示IbA。
负载电流过小时，不进行三相不平衡检测，防止在电机断电状态产生误动作。
l 缺相保护
缺相可以认为是一种严重的三相不平衡，当三相不平衡率大于50%时，认为缺相。缺相的动作时间由参数F23设定，一般这个时间比三相不平衡动作时间（参数F22）要短。
负载电流过小时，不进行缺相检测，防止在电机断电状态产生误动作。
l 自动恢复
保护器内部有一个连续故障次数计数器，用于控制自动恢复次数。当发生过载、欠载、缺相、三相不平衡等故障时，接触器继电器断开，切断电动机电源，并且故障次数加1。这时如果故障次数未超过设定的自动恢复次数(参数F51)，则在设定的自动恢复间隔时间(参数F52)后，继电器自动闭合，恢复电动机工作。正常工作一段时间后（由参数F53设定），“连续故障次数”清零，使得下次出现故障时可以重新开始计算自动恢复次数。
例如F51=3，F52=15，F53=60，其效果是：发生故障接触器继电器断开后，过15分钟自动恢复，这样可以重试3次，如果连续3次仍有故障，则需要人工按键恢复。这里“连续”的含义是指自动恢复后60分钟内又发生故障（F53=60）。
l 时间继电器功能
如果通过设定参数F61启用了时间继电器功能，则保护器通电后，接触器继电器不是立即吸合，而是延时一段时间后再吸合，延时时间由参数F61设定，这时数码管显示器上进行倒计数显示。相当于一个延时启动的时间继电器功能。F61=0表示关闭时间继电器功能。
