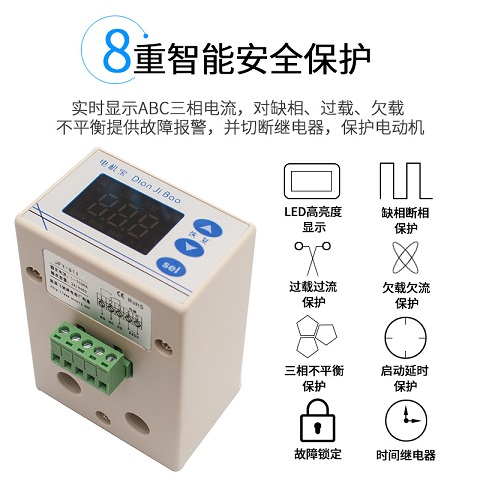

飞纳得电机智能保护器JFY-811 应用方案
一、 基本工作原理
l 电流检测
通过内置的电流互感器检测负载电流，所以被保护电机的三根相线必须分别穿过电流互感器的三个小孔。
l 过载保护
过载保护可分为定时限保护和反时限保护两种模式，JFY-801只有定时限模式，JFY-802、JFY-808可通过设置参数F12选择定时限或反时限模式。
1. 定时限模式
当负载电流超过额定电流（参数F11），并且持续时间达到设定的过载动作时间时（参数F13），继电器断开，切断电动机电源。即过载动作时间是固定的。
2. 反时限模式
过载动作时间和过载电流的大小有关，负载电流超过额定电流越多，则动作时间越短。可根据不同电机的特性选择不同的反时限曲线，JFY-802、808均提供5 条反时限曲线，见下表：
|
过载倍数 |
反时限曲线(F12) |
|||||
|
1 |
2 |
3 |
4 |
5 |
0 |
|
|
1.1 |
930 |
1861 |
2791 |
3721 |
4651 |
F13 (定时限)
|
|
1.2 |
296 |
593 |
889 |
1185 |
1482 |
|
|
1.5 |
87 |
174 |
261 |
349 |
436 |
|
|
2 |
35 |
69 |
104 |
138 |
173 |
|
|
3 |
13 |
25 |
38 |
51 |
63 |
|
|
4 |
6.7 |
13 |
20 |
27 |
34 |
|
|
5 |
4.2 |
8.4 |
13 |
17 |
21 |
|
|
6 |
2.9 |
5.7 |
8.6 |
12 |
14 |
|
|
7 |
2.1 |
4.2 |
6.3 |
8.4 |
10 |
|
|
8 |
1.6 |
3.2 |
4.8 |
6.4 |
7.9 |
|
|
|
以上为过载动作时间(单位:秒) |
|||||
l 欠载保护
当负载电流低于设定点（参数F14），并且持续时间达到设定的欠载动作时间时（参数F15），继电器断开，切断电动机电源。此功能默认关闭，需要时请设置参数F15。
负载电流过小时，不进行欠载检测，防止在电机断电状态产生误动作。
l 三相不平衡保护
三相不平衡率的定义为：任一相电流与三相平均电流差值的绝对值，取其中的最大值，除以三相平均电流，即为三相不平衡率。
当三相不平衡率大于设定的三相不平衡动作点（参数F21），并且持续时间大于三相不平衡动作时间（参数F22）时，继电器断开，切断电动机电源。
负载电流过小时，不进行三相不平衡检测，防止在电机断电状态产生误动作。
l 缺相保护
缺相可以认为是一种严重的三相不平衡，当三相不平衡率大于50%时，认为缺相。缺相的动作时间由参数F23设定，一般这个时间比三相不平衡动作时间（参数F22）要短。
负载电流过小时，不进行缺相检测，防止在电机断电状态产生误动作。
l 自动恢复
自动恢复功能的目的是为了在发生故障保护停机时，有机会自动恢复工作，防止无人值守的设备因为偶发性故障而长时间停机。可以用参数F51、F52、F53自由设定自动恢复的行为：例如F51=3，F52=15，F53=60，其效果是：发生故障停机后，过15分钟自动恢复（F52=15），这样可以重试3次(F51=3)，如果故障重复发生3次以上，并且重复故障的间隔时间短于60分钟(F53=60)，则锁定在停机状态，则需要人工恢复(按“5”键或断电)。
如果不需要自动恢复功能，只要将F51设为0。
时间继电器功能
1. 如果通过设定参数F61启用了时间继电器功能，则保护器通电后，继电器不是立即吸合，而是延时一段时间后再吸合，延时时间由参数F61设定，这时液晶显示器上进行倒计数显示。相当于一个延时启动的时间继电器功能。F61=0表示关闭时间继电器功能。注：JFY-811的需要外置互感器二次互感如下图，其它规格无需外置可忽略下图，通过设定参数F19，可启动二次互感。当使用800：5的线圈时，F19应该设定为160.当使用500:5的线圈时，F19应该设定为100.
