测量精度:0.5级
功耗:＜0.4VA(每相)
数量:9999
价格:1
包装:纸盒

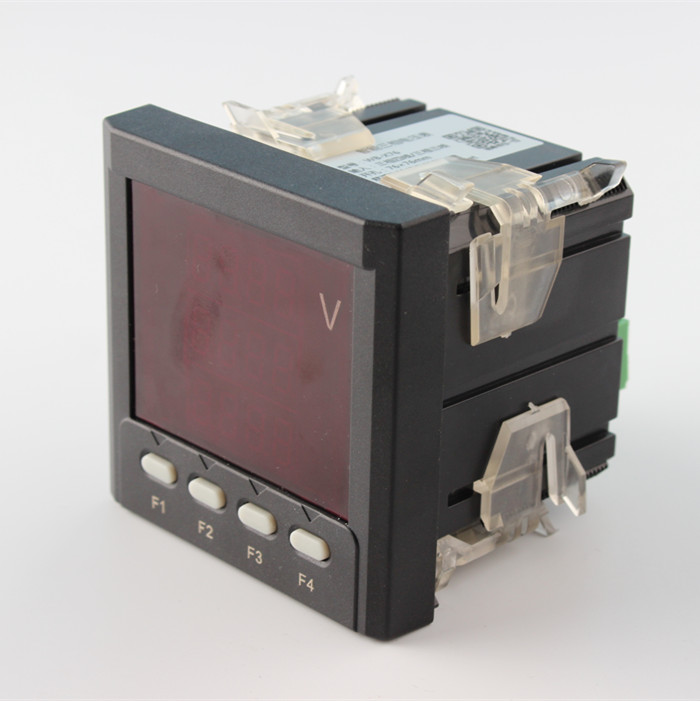

飞纳得三相电压表（交流表）WB-X76 安装图
三相电压表适用于电力电网、自动化系统中对电压信号输入的瞬时测量和显示。220V/380V电压直接输入，大于450V电压需经过电压互感器输入二次电压信号，互感器（PT）变比倍数可仪表上按键设置，使用非常灵活方便。本产品可扩展增加1路RS485通讯接口、2路（继电器）报警输出。
一、技术指标
测量精度：0.5级
量程范围：40V~9999KV
过负荷：电压信号输入＜450V
功耗：＜0.4VA(每相)
阻抗：＞500KΩ
工作电源电压：AC/DC85~265V
|
接线模式 |
三相四线 |
三相三线 |
|
|
电压直接输入 |
AC 220V L-N |
AC 380V L-L |
|
|
互感器输入 |
AC 57.7V L-N |
AC 100V L-L |
|
二、尺寸（mm）
|
面框尺寸 |
48×48 |
72×72 |
80×80 |
96×96 |
120×120 |
|
|
开孔尺寸 |
45×45 |
67×67 |
77×77 |
90×90 |
112×112 |
|
三、按键功能
F4键：按住3秒进入设置菜单；选好菜单类别后按一下光标点亮启【菜单编辑】 ，再按一下光标点熄灭【退出编辑】
F3键：进入设置菜单页面后：按键选择菜单类别；光标点亮时：光标移位
F2键：光标点亮时：修改数字（参数）；光标熄灭后：退出
