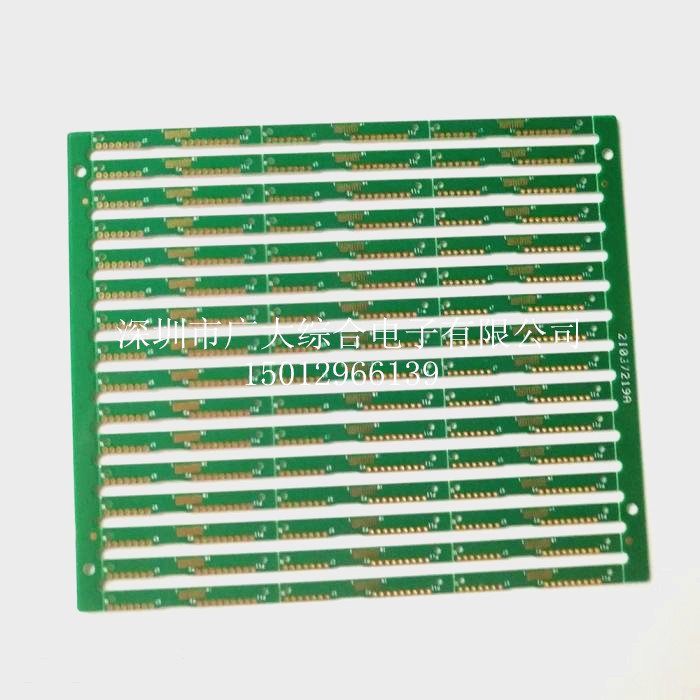

生产0.1-0.2MM超薄电路板;深圳无卤素PCB工厂
2021-09-03 22:40  浏览:307
规格:38.1*10.5
加工定制:是
数量:10
价格:0.56元/PCS
包装:真空
发送报价

专业生产0.1-0.2MM超薄电路板;深圳无卤素PCB工厂


深圳市广大综合电子有限公司是一家专业从事(PCB)设计、生产、销售的企业。专业生产单层PCB板,双面PCB板,多层PCB板,高精密PCB板,阻抗PCB板,超薄PCB板,无卤素PCB板,软硬结合板等。承接来图加工来样加工。我公司位于深圳市宝安区沙井镇,职工人数200多人,工厂建筑面积达5000多平方米。在日常生产的管理方面:一直推行“7S”现场管理生产流程控制,产品广泛应用于:电脑、数码相机、**、GPS、读卡机、打印机、功放音响、液晶电视、汽车音响、车载系统、医疗器械、仪器仪表、机电设备等领域。产品广销中国、日本、韩国、香港、欧美等地高新技术企业,在同行业中处于领先地位。
我司成立至今一直秉承顾客至上、品质为先、以人为本、永续经营的核心理念,以提供最好的品质、最优的服务、最合理的价格为宗旨,并以品质为核心竞争力;以诚信为保证;以求实、创新、团队合作的精神为根本,努力与客户发展互利、双赢、友好的伙伴关系、共同发展。

1.加工尺寸:1200mm*600mm

2.最高层数:1-20层

3.加工板厚度:刚性板 0.1mm-4.0mm

4.基材铜箔厚度:刚性板 18μ(1/2OZ),35μ(1OZ),70μ(2OZ)

5.常用基材:FR-4,

6.钻孔:最小孔径 0.15MM

7.孔金属化:最小孔径 0.15mm,板厚/孔径比 4:1

8.导线宽度:最小线宽:金板 0.05mm,锡板 0.075mm

9.导线间距:最小间距:金板 0.05mm,锡板 0.075mm

10.镀金板:镍层厚度:〉或=2.5μ金层厚度:0.05-0.1μm 或按客户要求

11.喷锡板:锡层厚度:>或=2.5-5μ

12.铣板:线到边最小距离:0.15mm 孔到边最小距离:0.2mm 最小外形公差:±0.12mm

13.插座倒角:角度:30度、45度、60度深度:1-3mm

14.V 割:角度:30度、35度、45度深度:板厚 2/3最小尺寸:80mm*80mm

15.通断测试: 最大测试面积:400mm*500mm 最大测试点:8000点

  最高测试电压:300V  最大绝缘电阻;100M 欧

16.耐焊性:85---105℃/280℃---360℃

17.刚性板的耐绕曲性/耐化学性:符合国际印制电路IPC标准。

    18.接受文件:protel autocad powerpcb orcad gerber或实板抄板
