采购薄膜陶瓷电路,纯度99%氮化铝薄膜电路
2023-02-06 17:57  浏览:455
介电常数:9.6@IMHZ
导热率:230W/m.K
耗损因数:0.0004@IMHZ
发送报价

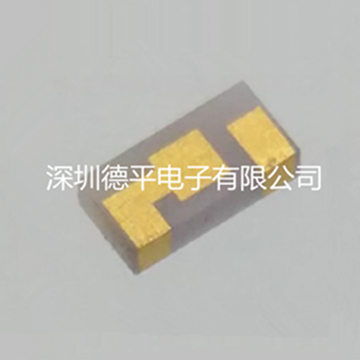

德平电子采购矩形薄膜陶瓷电路,纯度99%氮化铝薄膜电路

一、产品简介及外形

1.1陶瓷集成电路在指定陶瓷介质基片上通过溅射、电镀、蚀刻等工艺将电阻、电容、电感、微带等集成在基板上,形成特殊功能的电路。

1.2我司生产的集成电路外形有:矩形、斜角、圆角、通孔金属和侧面金属化电路。可在电路/加工安装,矩形部分的加工方式为砂轮切割,非矩形部分为激光加工。

二、产品参数(供参考)

2.1种类:氮化铝(ALN)

2.2纯度:99%

2.3介电常数:9.6@IMHZ

2.4导热率:230W/m.K

2.5表面粗糙度:<0.05(2.0)Ra(um)

2.6耗损因数:0.0004@IMHZ

2.7基片常规厚度:0.127±0.025mm / 0.254±0.025mm / 0.381±0.50mm / 0.508±0.050mm/ 0.635±0.050mm / 0.762±0.050mm/ 1.000±0.050mm(其他的可根据客户要求定制)

注):信息供参考,详情请与我们的工作人员联系!!

三、产品性能指标

3.1导带离金属边缘的距离:0.025-0.050mm;

3.2zui小电阻宽度:0.05mm;

3.3孔边距到图形的zui小距离:1mm;

3.4zui小电阻长度:0.05mm;

3.5电阻边缘与导带zui小空白距离:0.025MM;

3.6zui小通孔直径:0.8倍基片厚度;

3.7zui小孔边距:1.6倍基片厚度;

注):信息供参考,详情请与我们的工作人员联系!!

四、zui小线宽与线距及对应的精度(供参考)

4.1zui小线宽与线距15-30um,精度为±2;

4.2zui小线宽与线距30-50um,精度为±5;

4.3zui小线宽与线距50-100um,精度为±7;

4.4zui小线宽与线距大于100um,精度为±10;

注):信息供参考,详情请与我们的工作人员联系!!

五、金属层功能(供参考)

5.1粘附层Tiw:800-1200Å  ;常用粘附层。

5.2粘附层Ti:800-1200Å   ;基片Ra=10nm 使用Ti粘附层。

5.3粘附层Ni Cr:300-800Å ;Nicr 作为粘附层 。

5.4粘附层TaN:200-600Å  ;---

5.5阻挡层Ni:0.1-0.2μm,2.0(Max);改善Sn/Pb、Au/Sn 可焊性。

5.6导带层Au:0.5-8.0μm ;---

注):信息供参考,详情请与我们的工作人员联系!!

六、产品售后与订购说明


6.1发货快速,规格齐全,欢迎广大新老客户来电来函洽谈订购!!

6.2我司所交产品准时,并依约定规格验收;

6.3不合格品由采购商取回,并重新确认交货日期;

6.4如属采购方/问题,不得对我司有任何不合理之要求;

6.5因天灾等非人力所抵挡因素外,我司应安本合约所规定之日期交货;


七、深圳德平电子有限公司


深圳德平电子有限公司是一家从事射频器件研究开发与生产的*厂家。公司技术力量雄厚,拥有先进的检测设备,完善的生产工艺,具备根据客户的不同需求进行开发和生产的能力。我们的产品致力于网络通讯、*研制生产射频大功率电阻,圆柱微波电阻,法兰终端负载电阻,同轴衰减片,滤波连接器,穿心电容等高科技领域。

本公司主营:大功率射频电阻,圆柱微波电阻,高频贴片电阻,穿心电容,法兰负载电阻,管状穿心电容滤波器,薄膜衰减片,馈通滤波器等产品,是出色的电子产品公司,拥有出色的高中层管理队伍,我们在技术开发、市场营销、财务分析等方面拥有丰富的管理经验,选择我们,值得你信赖!
