1功能特点

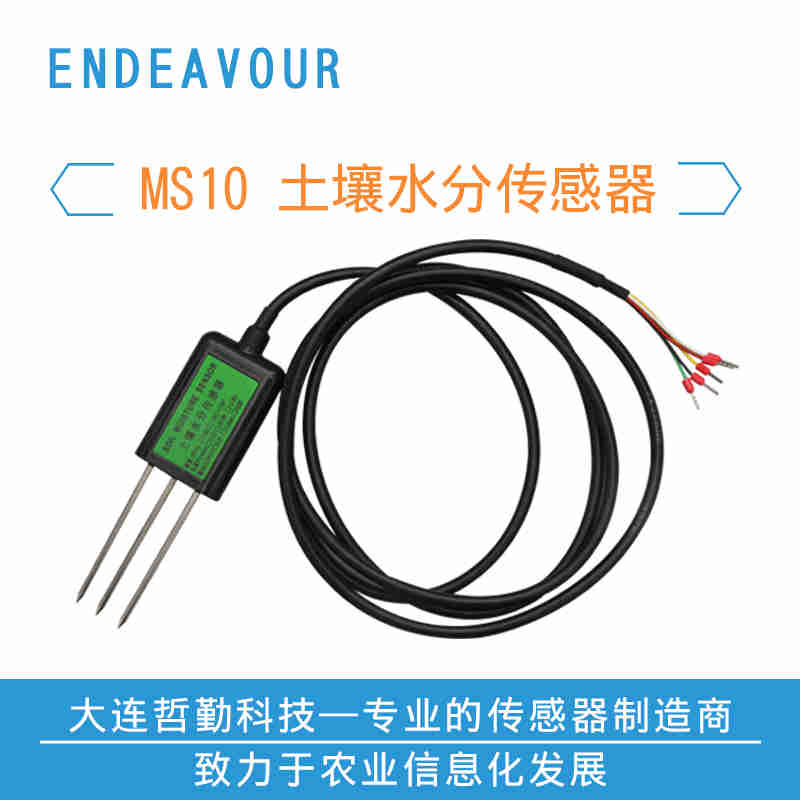

土壤水分传感器是一款高精度、高灵敏度的测量土壤水分的传感器。通过测量土壤的介电常数，能直接**地反映各种土壤的真实水分含量。MS10土壤水分传感器可测量土壤水分的体积百分比，是符合目前国际标准的土壤水分测量方法。适用于土壤墒情监测、科学试验、节水灌溉、温室大棚、花卉蔬菜、草地牧场、土壤速测、植物培养、污水处理、粮食仓储、温室控制、精细农业等，同时在水利、气象及各种颗粒物含水量的测量。
·测量精度高，响应速度快、互换性好
·密封性好，耐腐蚀，可长期埋入土壤中使用
·采用阻燃环氧树脂固化，完全防水，可承受较强的外力冲击
·钢针采用优质材料，可经受长期电解，可经受土壤中的酸碱腐蚀
·测量精度高，性能可靠，受土壤含盐量影响较小，可适用于各种土质
·具备电源反接保护功能
2 技术参数
技术参数 | |||
信号输出类型 | 电压输出0-2V 输出阻抗<1Kohm | 电流输出4-20mA 负载电阻<500ohm | RS485接口,Modbus协议 |
供电电压 | 5-30V/DC直流 | 12-30V/DC直流 | 5-30V/DC直流 |
挺好功耗 | 40mA@24V DC直流 | 80mA@24V DC直流 (当两电流输出通道均为20mA时) | 30mA@24V DC直流 |
土壤水分测量区域 | 以中央探针为中心，半径为7cm的圆柱体内 | ||
响应时间(水分与温度) | 小于 1秒 | ||
土壤水分测量量程 | 可选量程： 0-30% 容积含水率 0-50% 容积含水率 0-100% 容积含水率 | ||
土壤水分测量精度 | 0-53%范围内为±3%; 53-100%范围内为±5% | ||
土壤温度测量量程 | -40~80℃ | ||
土壤温度测量精度 | ±0.5℃ | ||
防护等级 | IP68 | ||
运行环境 | -40~85℃ | ||
储存环境 | -40~85℃ | ||
探针材料 | 食品级不锈钢 | ||
密封材料 | 黑色阻燃环氧树脂 | ||
安装方式 | 全部埋入或探针全部插入被测介质 | ||
3 电气连接
3.1接线说明
型号 | 接线图 |
电压输出型 | 红色(V+): 电源正 黑色(G): 电源地 蓝色(O1): 输出信号(温度) 棕色(O2): 输出信号(含水率) |
电流输出型 | 红色(V+): 电源正 黑色(G): 电源地 蓝色(O1): 输出信号(温度) 棕色(O2): 输出信号(含水率) |
RS485接口型 Modbus协议 | 红色(V+): 电源正 黑色(G): 电源地 蓝色(O1): 请勿连接 棕色(O2): 请勿连接 黄色(T+): RS485+/A/T+ 白色(T-): RS485-/B/T- 绿色(SET): 接V+(电源正)时上电启动模块进入“设置模式”。不连接或者接G(电源地)时上电启动进入“运行模式”。
模块的配置参数如Modbus地址，波特率，校验位，通讯协议等是由模块内部的EEPROM（掉电存储设备）内存储的。有时会忘记这些参数的具体配置而导致不能与模块进行通讯。为了防止这个问题，模块有一特殊的模式称作“设置模式”。当模块以“设置模式”上电启动时，模块会以以下参数进行通讯： 1. Modbus地址固定为0 2. 通信配置为9600,N,8,1（9600bps，无校验位，8个数据位，一个停止位） 3. 通信协议为Modbus-RTU EEPROM中的配置参数不会因为模块进入“设置模式”时而改变，当模块处于“运行模式”时仍会按照EEPROM中的这些配置参数进行通讯。
|
4.2 选型订购
系列 | 代码1 | 测量参数 | |||
MS10- | A B | 土壤体积含水率(VWC)与温度 土壤体积含水率(VWC) | |||
代码2 | 土壤体积含水率范围 | ||||
A B C | 0-100% 0-50% 0-30% | ||||
代码3 | 输出信号 | ||||
A B C D E F G | 电压输出0-2V 电流输出4-20mA RS485接口,Modbus协议 RS485接口,Modbus协议 & 电压0-2V输出 RS485接口,Modbus协议 & 电流4-20mA输出 SDI-12接口 客户订制 | ||||
型号举例： MS10系列，土壤体积含水率(VWC)与温度，土壤体积含水率范围0-100%，RS485接口,Modbus协议。选型代码如下： | |||||
MS10- | A | A | C | ||
4.3 安装说明
快速测量法：选定合适的测量地点，避开石块，确保钢针不会碰到石块之类坚硬物体，按照所需测量深度刨开表层土，保持下面土壤原有的松紧程度，握紧传感器体垂直插入土壤，插入时不可前后左右晃动，确保与土壤紧密接触。一个测点的小范围内建议测多次求平均。
埋地测量法：垂直挖直径大于20厘米的坑，深度按照测量需要，然后在既定深度将传感器钢针水平插入坑壁，将坑填埋压实，确保与土壤紧密接触。**一段时间后，即可进行连续数天、数月乃至更长时间按的测量和记录。
如果在较坚硬的地表测量时，应先钻孔（孔径应小于探针直径），再插入土壤中并将土压实然后测量；传感器应防止剧烈振动和冲击，更不能用硬物敲击。由于传感器为黑色封装，在强烈阳光的照射下会使传感器使急剧升温（可达5０℃以上），为了防止过高温度对传感器的温度测量产生影响，请在田间或野外使用时注意遮阳与防护．
5 土壤体积含水率，温度与输出的换算
型号 | 参数范围 | 换算关系 |
电压输出0-2V | 对应温度-40-80℃
| 温度=60.0*电压-40。如测量到电压为1.5V，则温度=60.0*1.5-40=50.00℃。 |
对应容积含水率0-30% | 容积含水率=0.15*电压。如测量到电压为1.5V，则容积含水率=0.15*1.5= 0.225=22.5%。 | |
对应容积含水率0-50% | 容积含水率=0.25*电压。如测量到电压为1.5V，则容积含水率=0.25*1.5=0.375=37.5%。 | |
对应容积含水率0-100% | 容积含水率=0.5*电压。如测量到电压为1.5V，则容积含水率=0.5*1.5=0.75=75.0%。 | |
电流输出4-20mA | 对应温度-40-80℃
| 温度=7.5*电流-70。如测量到电流为10mA，则温度=7.5*10-70=5.00℃。 |
对应容积含水率0-30% | 容积含水率= 0.01875 *(电流-4)。如测量到电流为10mA，则容积含水率=0.01875 *(10-4)= 0.1125 =11.25%。 | |
对应容积含水率0-50% | 容积含水率= 0.03125 *(电流-4)。如测量到电流为10mA，则容积含水率=0.03125 *(10-4)= 0.1875 =18.75%。 | |
对应容积含水率0-100% | 容积含水率= 0.0625 *(电流-4)。如测量到电流为10mA，则容积含水率=0.0625 *(10-4)= 0.375=37.5%。 | |
RS485接口,Modbus协议 | 对应温度-40-80℃
| 温度=温度寄存器值/100。如读取到的数据为2013，则温度= 2013/100=20.13℃。 |
对应容积含水率0-30% 对应容积含水率0-50% 对应容积含水率0-100% | 容积含水率=容积含水率寄存器值/10000。如读取到的数据为1568，则湿度= 1568/10000=15.68%。 | |
客户订制 | 订制型号的输出请联系技术支持。 |
注：公式中电压单位为伏(V), 电流单位为毫安(mA)
