GEJ30矿用跑偏传感器
一.产品概述
GEJ30矿用跑偏传感器为矿用本安型设备，适用于煤矿有瓦斯，煤尘等危险的环境。与KHP128-Z型矿用带式输送机保护装置主机配套，用作带式输送机胶带跑偏检测和保护。
二.产品功能及特点
跑偏传感器的本身不易损坏，探杆上装有滚动护套，避免探杆和胶带间摩擦。
胶带正常运行时，跑偏开关的探杆在竖直位置。当胶带跑偏时，胶带碰到跑偏开关的探头并带动探杆轴旋转，当探杆偏转到一定角度时，拨动跑偏开关内的行程开关，发出跑偏信号。
三.技术参数
型号:GEJ30
防爆型式：Exibl
接点电容：DC12/0.5A
输出接点形式：一对常开，一对常闭
动作角度：30°±3°
触杆的动作力：20N-100N
复位角度：15°±3°
探杆转动的极限角度：≤70°
外形尺寸：380×170×72mm
重量：3kg
四.适用的环境条件
1、温度：-20～+40℃
2、湿度：≤95%
3、大气压力：80kPa～110kPa；
4、海拔高度：≤2000m；
5、具有甲烷混合物及煤尘爆炸危险的煤矿井下；
6、在无显著振动的地方；
7、在无破坏金属绝缘的气体或蒸汽的环境；
8、无滴水或液体侵入；
9、污染等级：3级；
10、安装类别Ⅲ类
G扣扣5矿用烟雾传感器
一.产品概述
G扣扣5矿用烟雾传感器为矿用本质安全型，用于检测煤矿井下机械故障摩擦，电缆发热，煤层自然等原因引起的火灾事故。可安装在煤矿井下的带式输送机机旁易发热处，作为矿用带式输送机保护装置的烟雾保护信号检测之用。
二.产品功能及特点
体积小，重量轻，设有便于悬挂安装的吊环，传感器的安装，调试和维护方便可靠。本传感器采用气敏型探头元件，具有灵敏，可靠，无误动作，当所测烟雾浓度≥0.1mg/m时输出低电平信号实现带式输送机烟雾保护。
三.适用的环境条件
1、温度：-20～+40℃
2、湿度：≤95%
3、大气压力：80kPa～110kPa；
4、海拔高度：≤2000m；
5、具有甲烷混合物及煤尘爆炸危险的煤矿井下；
6、在无显著振动的地方；
7、在无破坏金属绝缘的气体或蒸汽的环境；
8、无滴水或液体侵入；
9、污染等级：3级；
10、安装类别Ⅲ类
四.技术参数
型号：G扣扣5
防爆型式:Exd{ib}l
工作电压Ui：DC12V
工作电流Ii：DC100mA
响应时间：30s
回复时间：60s
输出信号：开关量，无烟检测时为高电平≥11VDC,有烟报警时为低电平≤0.5VDC
动作条件：当烟雾浓度≥0.1mg/m3时
外形尺寸：150×150×155mm
重量：1kg
GSC4矿用转速传感器
一.产品概述
GSC4矿用转速传感器（原速度转换器）与KHP128-Z型煤矿用带式输送机保护装置主机配套使用，本设备使用与煤矿有瓦斯，煤尘的环境，作为KHP128-Z型煤矿用带式输送机保护装置主机的转速传感器，通过测量矿用带式输送机需要测试点的速度，当被测速不符合额定值时向主机提供接触发信号。
二.产品功能及特点
GSC4转速传感器具有结构简单，安装方便，电路采模块化设计。整体封装，体积小，重量轻。当皮带机正常运行时输出1Hz频率的方波信号，当不符合额定值时转速传感器输出低电平。
B型传感器还具有速度值的显示和保护值的设定
三.适用的环境条件
1、温度：-20～+40℃
2、湿度：≤95%
3、大气压力：80kPa～110kPa；
4、海拔高度：≤2000m；
5、具有甲烷混合物及煤尘爆炸危险的煤矿井下；
6、在无显著振动的地方；
7、在无破坏金属绝缘的气体或蒸汽的环境；
8、无滴水或液体侵入；
9、污染等级：3级；
四.技术参数
当所测速度10S内匀可以额定速度的50%-70%之间时，输出信号由1Hz频率信号转为高电平状态。
当所测速度小于额定速度的50%时，输出信号瞬间发生变化，由1Hz频率信号转为高电平状态。
当所测速度大于额定速度的110%时，输出信号瞬间发生变化，由1Hz频率信号转为高电平状态。
防爆型式：Exibl
工作电压Ui：DCl2V
工作电流Ii：DC8mA
Ci：0.01nF
Li：0H
测量距离：20-30mm
外形尺寸：132×95×39mm
重量：350g

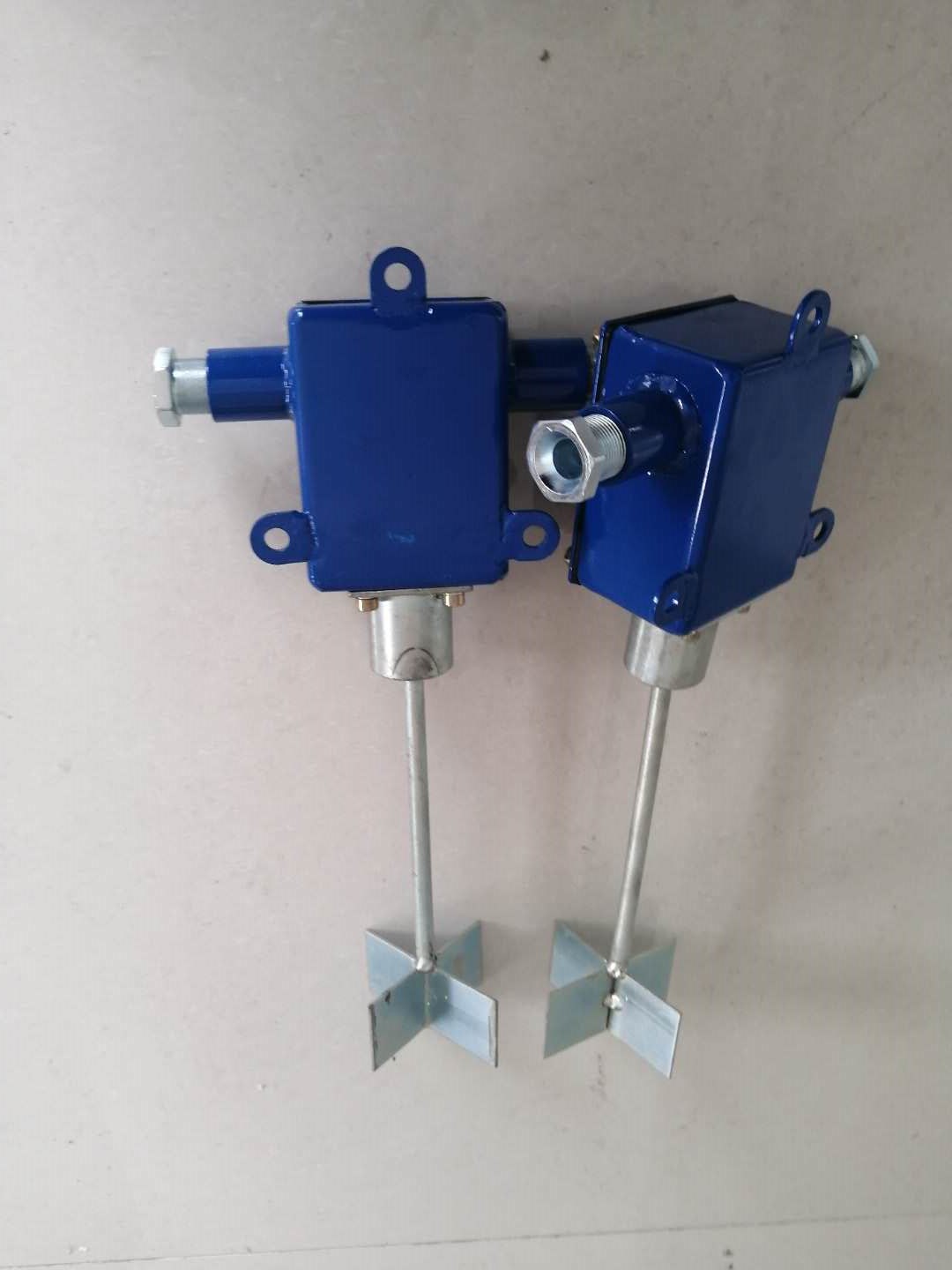

GUJ30煤矿用堆煤传感器
一.产品概述
GUJ30煤矿用堆煤传感器为矿用本质安全型电气设备，适用于煤矿有瓦斯，煤尘等环境。与KHP128-Z型煤矿用带式保护装置主机配套使用，用作带式送机堆煤检测和保护。
二.产品功能及特点
本传感器为机械式。采用了凸轮机构和力距放大原理，无方向性，动作灵敏，可以在干煤，水煤和淋水的场所正常工作。
当出现运输机埋机头，满仓，满煤漏斗时，煤触及煤位传感器的触头并推动触杆偏离中心线之间的动作摆角大于30℃时，传感器动作，本传感器能自动切断运输机的电压实现煤位保护。
三.技术参数
型号：GUJ30
防爆型式：Exibl
接点接触电阻：≤0.1
接点电容：DC12V/0.5A
动作角度：30°±5°
复位角度：15°±3°
探杆转动极限角度值：≤70°
触杆动作力：5N-9N
外形尺寸：380×170×72mm
重量：3kg
四.适用的环境条件
1、温度：-20℃～+40℃
2、湿度：≤95%
3、大气压力：80kPa～110kPa；
4、海拔高度：≤2000m；
5、具有甲烷混合物及煤尘爆炸危险的煤矿井下；
6、在无显著振动的地方；
7、在无破坏金属绝缘的气体或蒸汽的环境；
8、无滴水或液体侵入；
9、污染等级：3级；
10、安装类别Ⅲ类
GWD90温度传感器
一.用途
矿用温度传感器为矿用本安型电气设备，适用于煤矿有瓦斯、煤尘报轧危险的环境与KHP128-Z型矿用带式输送机保护装置机配套使用，用作对带式输送机被检测处的温度进行定值测量并输出开关量信号。
二.性能特点
矿用温度传感器属本质安全型，采用集成感温探头，具有灵敏度高，输出线性度好、性能**的特点。同时B型温度传感器还具有温度值的显示设定。
三.技术参数
型号：GWD90
防爆型式：ExibⅠ
工作电压： DC 12V；
工作电流：≤50mA；
动作温度：一档42℃±2℃、二档60℃±2℃、三档70℃±2℃
测量范围：0℃～150℃。
输出信号：（A）电频信号：低电频≤0.5V,高电频≥3V
(B) 频率信号：200Hz～1000Hz
基本误差：±2.5%FS
本安参数：
Ui：DC12.5V
Ii：50mA
