气相色谱仪
电厂专用气相色谱仪
2021-12-16 13:59  浏览:323
工作电源:220
温控范围:0-400
包装:独立纸箱包装
数量:9999
价格:36800
包装:独立纸箱包装
发送报价

电厂专用气相色谱仪



适用范围:
供电局、发电厂、冲油电器(包括变压器、电抗器、电流互感器、电压互感器、充电套管、气体继电器)等

产品描述:

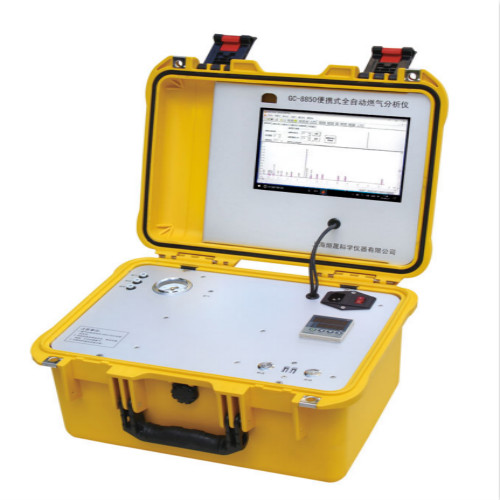

  GC-3000型便携式气相色谱仪是上海烜晟科学仪器有限公司zui新出品的一款高性能仪器。该仪器外观时尚,造型美观;采用12寸平板电脑,显示内容丰富直观;电路采用自主研发的多CPU控制技术,性能**,扩充性强实现多种场合分析。该仪器可广泛用于电力、环境、医药、农药、石油、煤碳、商检、防疫、院校、科研、化工业中控制及检测的常规分析。
公司应用技术部以GC-3000便携式色谱仪为基础相继开发出;变压器油溶解气专用仪、矿井气分析专用仪、燃气热值分析仪、非甲烷总烃分析仪、环境VOC分析仪、溶剂残留分析仪、土壤农药残留分析仪。

冲油电器绝缘油溶解气简介
冲油电器在长期运行当中, 由于油和固体绝缘材料逐渐老化、变质,会分解出少量的气体(主要有 H2、甲烷 CH4、乙烷 C2H6、乙烯 C2H4、乙炔 C2H2、一氧化碳 CO,二氧化碳 C02等7种)。 当冲油电器/发生故障时,这些气体的产气量会迅速增加,故障点温度较低时,甲烷比例较大,温度升高时,乙烯、氢气组分急剧增加,比例增大。当严重过热时,还会产生乙炔气体。固体绝缘的过热性故障时,除产生上面的低分子烃类气体外,还会产生较多的 CO, C02。随着温度的升高,CO/CO2的比值逐步增大,从而通过油中气体的各种成分含量多少来判断故障的性质及程度。所以在冲油电器运行中,定期测量油中的气体组分和含量,能及时发现变压器/的潜伏性故障。以保障电网安全有效运行的有效手段,也是充油电器制造厂家对其设备进行出厂检验的必要手段。

执行标准:
GB/T17623-1998《绝缘油中溶解气体组分含量的气相色谱测定法》、
GB/T7252-2001《变压器油中溶解气体分析和判断导则》、
DL/T 722-2000《变压器油中溶解气体分析和判断导则》


仪器特点:
● 该仪器内置12寸平板电脑,显示内容丰富直观,可直接显示谱图及结果。并具有一键式送样检测,可**随时随地操作使用;
● 仪器采用全微机控制系统,独特的总线控制平台可模块化扩展色谱系统;
● 全新数字设计,高集成电子电路,具有优良的可靠性及抗干扰能力,
● 完善的温度过热保护及铂电阻开路、短路报警功能,保证温度不失控;
● 该机集分析柱、检测器、工作**,电脑于一体便携式分析仪。
● 一体式密封加热,散热比小,效率更高,节约能耗。
● 具有6路温控,各路控温均由室温~450℃任设,增量:1℃, 精度:±0.1℃
● 具有9阶程序升温,满足复杂样品分析。
● 程升速率:0.1~39℃/min(普通型);0.1~80℃/min(高速型)
● 8路外控事件,可实现仪器自动化操作,通过敷设管道可实现在线分析。
● 多种进样方式任选:柱头进样、分流/不分流进样、阀进样、顶空进样。
● 双柱并联,三检测器(FIDI、TCD、甲烷转化炉FIDII)流程,
● 首次开机预热时间不超过 20 分钟;再次开机无需预热;
● 一次进样完成绝缘油中溶解气体7组分全分析(H2、CH4、C2H6、C2H4、C2H2、CO、CO2)。
● 该机为气体行业专用机型,根据用户不同需求安装六通阀或十通阀
● 气体自动取样泵、自动进样阀,提高检测结果重复性。
● 通过束管可远距离采样,实现在线分析
● 可配鼠标、打印机

仪器参数:
 ■ 氢火焰离子化检测器(FID)
          检测限:Mt≤8×10-12g/s (正十六烷-异辛烷溶液);
        基线噪音:≤5×10-14A
        基线漂移:≤1×10-13A/30min
       线性范围: ≥106
■ 热导检测器(TCD)
          灵敏度:S≥3500mV•ml/mg(正十六烷-异辛烷溶液)
        基线噪声:≤10μV
        基线漂移:≤30μv/30min
        线性范围:≥104
■ 定量重复性RSD≤3%
■ 定性重复性RSD≤1%
■ zui小检测浓度:

检测组分

H2

CO

CO2

CH4

C2H6

C2H4

C2H2

检测浓度

2ppm

1ppm

2ppm

0.1ppm

0.1ppm

0.1ppm

0.1ppm


■ 仪器尺寸:470mm×360mm×220mm(长*深*高)
■ 输入电源:AC220V  DC12V  24V
■ 整机重量:13KG(约)

色谱分析色谱图:

配置清单:

名称

型号及配置

产地

气相色谱仪

GC-3000主机

上海

FID检测器

上海

TCD检测器

上海

甲烷转化炉

上海

色谱柱

TDX-01

上海

GDX502

上海

数据处理

变压器油专用工作站

上海

色谱用气体

氮气 氢气 空气(发生器或小钢瓶)

上海

4/8升铝瓶标气

冲油电器溶解气7组分

上海

脱气装置

ZD-701多功能振荡仪

上海

启动工具包


上海

打印机


自备
