博世杰**生产电气柜骨架设备厂家直销
2021-09-05 17:42  浏览:334
板材厚度:1.5mm
生产速度:6~8/m/min
外形尺寸:35*5*3.9m
数量:100
价格:500000
发送报价

Electrical cabinet frame roll forming machine

一、 流程示意图Equipment craft



二、 设备组成

   整条生产线集合了校平、伺服送料/冲孔、成型、切断等多项技术于一体的生产设备。

 整条生产线由放料系统、冲孔系统、成型系统、切断系统、电控系统等部分组成。



二、设备组成Equipment Structure

   整条生产线集合了校平、伺服送料/冲孔、成型、切断等多项技术于一体的生产设备。

This production line consists of leveler,servo feeder/punching,forming,cutting,etc.

 整条生产线由放料系统、冲孔系统、成型系统、切断系统、电控系统等部分组成。

The production line is composed of de-coiler, punching, forming ,cutting system , electric control system , etc.



三、技术参数:Technical parameter



序号

NO.

项目

Item

单位

Unit

参数

Parameter

备注

Remark



1

适用

原材

Material

类型

Type


  低碳钢、镀锌板等

galvanized sheet,mild steel,etc,


板材强度Strength of material sheet

Map

350


板材厚度

Thickness of material sheet

mm

1.5

可定制

customizable

2

生产规格

Profile sizes

mm

        See Figure


3

生产速度

Production speed

m/min

6~8


4

辊轮材料

Material of roller


GCr15淬火处理

GCr15 quenching treatment


5

驱动方式

Drive type


齿轮箱传动

Gearbox driven


6

电机总功率

Motor Power

kw

40

about 40


7

电控系统

Electric control system


PLC变频控制

PLC variable frequency control


8

外形尺寸(长XX高)

Dimensions(Length*width*height)

m

35X4X3.9

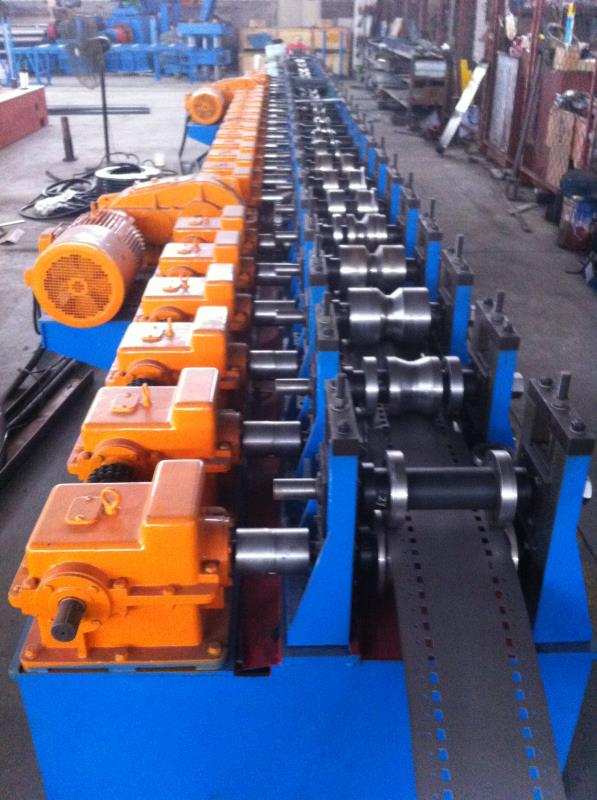

 产品图:
