| 金属包覆垫片 产品型号： ZD-G2020 | |

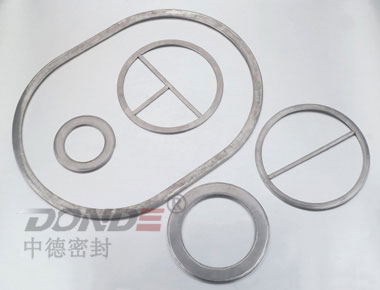

| 金属包覆垫片 金属包覆垫片是以非金属材料为芯材，外部用特定的冷作工艺包覆0.25-0.5mm的金属薄板组成的一种复合型垫片，按垫片截面通常分为平面型包覆及波纹型包覆两种，是最传统的一种密合垫片，金属薄板可根据材料的的弹塑性，耐热性和耐腐蚀性选取，主要有黄铜、铝、软铁、不锈钢、蒙乃尔合金、钛等，非石棉芯材一般有石棉橡胶板、非石棉板、聚四氟乙烯板、石墨复合板、陶瓷纤维板等。根据不同材料可以组合成304不锈钢包石棉包覆垫片，不锈钢包石墨包覆垫片等多种形式。 金属包覆垫片性能特点： 1.具有与包覆金属相同的耐腐蚀性能和相近的耐热性， 2.非金属柔性填充材料使垫片能在较低的压紧力下达到较好的密封效果。 3.能制成各种形式的异形垫片，例如椭圆形、方形带筋形或更复杂的形状以满足各种热交换器管箱和非圆形压力容器密封的需要。 4.与非金属软垫片相比，金属包覆垫片在经常拆卸的 条件下不易损坏、不沾、不腐蚀法兰密封面，而且具有较高的强度。 金属包覆垫片应用范围：适用于中高低温，中高压直径较大的压力容器(如换热器、反应器等)，管线法兰的密封和各种介质的机泵、管阀、管道及各类设备的法兰密封。 |
| 金属包覆垫片结构形式及代号： |
 |
| 平面型金属包覆垫片（F型） 波纹型金属包覆垫片（C型） |
| 金属包覆垫片安装示意图: |
| 金属包覆垫片各种非金属材料主要技术参数： |
| 材料标识代号温度 ℃挺好工作压力适用工况压缩率%回弹率%应力松驰率%膨胀石墨F.G.-220--550250 BAR腐蚀性介质18--30≥17≤18聚四氟乙烯PTFE-100-- 200100 BAR腐蚀性介质18--30≥15≤13膨胀聚四氟乙烯EPTFE-100--260200 BAR腐蚀性介质25--35≥25≤13无石棉材料NA-100--350100 BAR一般气密性18--30≥19≤28云 母MICA-150--800100 BAR特高温18--30≥19 陶瓷纤维CER-200--1090100 BAR超高温18--40≥19 下表用于对常用金属包覆垫片金属密封层的材质选择： 材料名称缩写标记硬度(HB)温度(°C)铜Copper50~80-250~400铝Aluminium20~30250~300碳钢（Carbon steel)CS90-120-40~+540SS 304304130~180-195~+550SS 316L316L130~180-100~+550SS 321321130~190-195~+760HASTELLOR-B2HASTB215-185~+1090INCONEL-600INC600150-100~+1090MONEL-400MON150-130~+820钛TI215-195~+1090 金属包覆垫片的尺寸极限偏差： 平面型金属包覆垫内外径极限偏差波纹型金属包覆垫内外径极限偏差DNdDDNdD≤500+1.00<=1615-600+1.50+1.50500 |
金属包覆垫片技术标准: |
