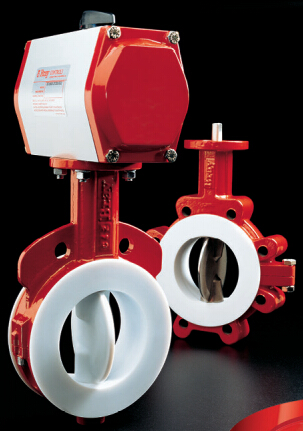

S22S23对夹式气动蝶阀





双向气密紧急关闭-下游法兰/阀板处于关闭位置

所有阀门 12-24”(50-600mm) I 150 psi (10.3 Bar)

管线束端服务-支葛式无下游法兰/阀板处于关闭位置

2-12”(50 -300mm) 75 psi (5.2 Bar)



所有阀门

”,24”(350-600mm)

50 psi (3.4 Bar)

22/23系列高性能蝶阀具有广泛的研究领   画面

域,提供了良好的密封保护功能和极高 Cv值。可提供的材料科类有很多,例 如PTFE,不锈钢,超高分子UHMWPE和特殊 合金钢,可以满足客户的众多需求。博雷高精度、 优质的产品具有极长的使用寿命 。



阀颈: 较长的阀体颈部,具有 50mm安装空 闯,满足管线保j且要求,亦有适当距 离安装驱动装置的功能 。



法兰安装孔: 对夹式阀体的 法兰孔在阀门安装时可以提供 快速、准确的定位,避免和连 接管道内径冲突



防吹出阔杆: 双扁势的上部 阀杆与阀板相连接,在装 配时阀杆和阀板连接在一 起,成为一体。



阀板: PTFE阀板最 小厚度可达到 3mm, PTFE可包覆不锈钢 材料。

阀杆套:  不锈钢卡簧装在阀杆套上面,阀杆套能吸收

重负荷时的侧向推力,可提供标准材料乙缩醒或可选 PTFE. 上部阀轩密封环:可 以防止外界污染物进入阀杆腔内 。 阀体: 对夹式和支耳式的两片式阀体结构,表面涂环氯树

脂漆。所有阀体满足ASME Class 150DIN 3840 压力等级

流体力学要求



轴承: 内衬为PTFE材料的不锈钢轴承,可以保证上下阀杆 的精确连接。



主密封: 通过阀板边缘和阀座的过盈配合 而我得的。

!阀座设计: 设计独特,具有力短小,连接部位摩擦小的特

性。阀座内部的加工曲面将阀板开、关时阀板阀板和阀座之 间的接触力减到最小。这种独特的阀座设计使阀门的力矩;成 小,同时也减少 7阀座的摩擦。



阀座圈: 一个衬胶阀座圈完全环绕在阀座外面,包括阀饭辑 部,确保阀门关闭时的气泡密封
