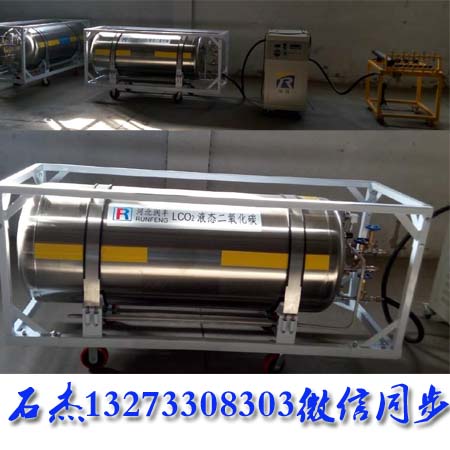

二氧化碳爆破煤层抽采煤层气装置。所述二氧化碳爆破煤层抽采煤层气装置，包括二氧化碳爆破抽采机构与控制机构，二氧化碳爆破抽采机构设置有二氧化碳爆破抽气管、连接螺栓、端头安全阀、抽气管连接头、加热管、管壁安全阀、雾化片、喷水孔、输线管、输水管、安全阀舌、支撑臂，控制机构设置有控制器、给水抽气泵站、线缆、给水管、抽气管。本实用新型通过控制机构向二氧化碳爆破抽采机构提供水、电流及负压，后二氧化碳爆破抽采机构利用高压水蒸气对地质条件复杂煤层透气性差煤层气难抽采的煤层进行松动二氧化碳爆破，并实现煤层气的原位抽采，在增加煤层透气性、煤层气解吸量的同时进一步提高煤层气抽采效率，达到同位二氧化碳爆破煤层并抽采煤层气，减少人力物力投入，提高煤层气抽采效率的目的。

1.一种二氧化碳爆破煤层抽采煤层气装置，其特征在于：所述二氧化碳爆破煤层抽采煤层气装置包括：

二氧化碳爆破抽采机构，包括二氧化碳爆破抽气管、连接螺栓、端头安全阀、抽气管连接头、加热管、管 壁安全阀、雾化片、喷水孔、输线管、输水管、安全阀舌、支撑臂，所述二氧化碳爆破抽采管之间通 过连接螺栓螺纹连接，所述端头安全阀螺纹连接于二氧化碳爆破抽气管端头且内部具有安全阀舌，所 述输线管、输水管均置于二氧化碳爆破抽气管内部，所述雾化片置于二氧化碳爆破抽气管内部管壁上其端头与 输线管相连，所述加热管置于二氧化碳爆破抽气管内部管壁上，所述喷水孔置于二氧化碳爆破抽气管内部管壁 上内部与输水管相连，所述管壁安全阀置于二氧化碳爆破抽气管管壁内，所述支撑臂与二氧化碳爆破抽气管外 部固定连接，所述抽气管连接头与二氧化碳爆破抽气管下端螺纹连接；控制机构，包括控制器、给水抽气泵站、线缆、给水管、抽气管，所述线缆通过所述输 线管分别与控制器及雾化片相连、所述给水抽气泵站通过给水管及抽气管分别与输水管、抽 气管连接头相连。

2.根据权利要求1所述的二氧化碳爆破煤层抽采煤层气装置，其特征在于：所述管壁安全阀为由三个 扇形片组成的圆盘，且每个扇形片两侧形状为由周边向中心下凹，扇形片周边连接控制弹簧。

3.根据权利要求1所述的二氧化碳爆破煤层抽采煤层气装置，其特征在于：所述端头安全阀中部贯通， 具有安全阀舌，外部具有螺纹。

4.根据权利要求1所述的二氧化碳爆破煤层抽采煤层气装置，其特征在于：所述安全阀舌置于端头安 全阀中部，由两圆盘组成，且两圆盘两端头分别通过铰链及磁条连接。

5.根据权利要求1所述的二氧化碳爆破煤层抽采煤层气装置，其特征在于：所述连接螺栓中部贯通， 外部具有螺纹，尺寸与二氧化碳爆破抽采管相对应。

6.根据权利要求1所述的二氧化碳爆破煤层抽采煤层气装置，其特征在于：所述支撑臂为圆弧状，上 端头尖窄，下端头宽扁，下端头外侧通过铰链与二氧化碳爆破抽气管外部链接，下端头内侧通过弹簧 与二氧化碳爆破抽气管连接。

技术领域

本实用新型涉及矿山机械领域，尤其涉及一种二氧化碳爆破煤层抽采煤层气装置。

背景技术

煤层气存在于煤层及煤层上下岩层中，是重要的化石能源。我国煤层气资源巨大，然而 自然状态下气体储存层透气性低、解吸量小，气体抽采效率低，加之不合理的煤层气抽采及 控制往往造成巨大的煤矿wa.si报诈及相应的次生灾害事故，因此如何高效抽采利用煤层气资 源成为当今我国急需解决的问题。针对此问题，各高校及煤矿企业进行了积极探讨及研究， 制定并应用了煤层wa.si预抽、邻近层卸压抽放、低透气性煤层强化抽放、高产高效矿井综合 抽放等理论与技术，针对煤层气的局部性抽采问题，现有超前钻孔、水力冲孔、煤层注水、 松动爆破、水力压裂、水力挤出等措施技术，然而上述技术均存在一定的局限性。基于上述 情况，急需一种二氧化碳爆破煤层抽采煤层气装置，以达到同位二氧化碳爆破煤层与抽采煤层气，减少人力物 力投入，提高煤层气抽采效率的目的。

发明内容

本实用新型实施例的目的在于提出一种二氧化碳爆破煤层抽采煤层气装置，通过控制机构给予致 裂抽采机构工作时所需水、电流及负压，而后二氧化碳爆破抽采机构通过高压水蒸气对地质条件复杂 煤层透气性差煤层气难抽采的煤层进行松动二氧化碳爆破，同时实现煤层气的原位抽采，在增加煤层 透气性、煤层气解吸量的同时进一步提高煤层气抽采效率，达到同位二氧化碳爆破煤层与抽采煤层气， 减少人力物力投入，提高煤层气抽采效率的目的。

为了实现上述目的，本实用新型采用如下 技术方案：

一种二氧化碳爆破煤层抽采煤层气装置，包括:二氧化碳爆破抽采机构，包括二氧化碳爆破抽气管、连接螺栓、端头安全阀、抽气管连接头、加热管、管 壁安全阀、雾化片、喷水孔、输线管、输水管、安全阀舌、支撑臂，所述二氧化碳爆破抽采管之间通 过连接螺栓螺纹连接，所述端头安全阀螺纹连接于二氧化碳爆破抽气管端头且内部具有安全阀舌，所 述输线管、输水管均置于二氧化碳爆破抽气管内部，所述雾化片置于二氧化碳爆破抽气管内部管壁上其端头与 输线管相连，所述加热管置于二氧化碳爆破抽气管内部管壁上，所述喷水孔置于二氧化碳爆破抽气管内部管壁 上内部与输水管相连，所述管壁安全阀置于二氧化碳爆破抽气管管壁内，所述支撑臂与二氧化碳爆破抽气管外 部固定连接，所述抽气管连接头与二氧化碳爆破抽气管下端螺纹连接；

控制机构，包括控制器、给水抽气泵站、线缆、给水管、抽气管，所述线缆通过所述输 线管分别与控制器及雾化片相连、所述给水抽气泵站通过给水管及抽气管分别与输水管、抽 气管连接头相连。

优选地，所述管壁安全阀为由三个扇形片组成的圆盘，且每个扇形片两侧形状为由周边 向中心下凹，扇形片周边连接控制弹簧。

优选地，所述端头安全阀中部贯通，具有安全阀舌，外部具有螺纹。

优选地，所述安全阀舌置于端头安全阀中部，由两圆盘组成，且两圆盘两端头分别通过 铰链及磁条连接。

优选地，所述连接螺栓中部贯通，外部具有螺纹，尺寸与二氧化碳爆破抽采管相对应。

优选地，所述支撑臂为圆弧状，上端头尖窄，下端头宽扁，下端头外侧通过铰链与二氧化碳爆破 抽气管外部链接，下端头内侧通过弹簧与二氧化碳爆破抽气管连接。

本实用新型述及的二氧化碳爆破煤层抽采煤层气装置，二氧化碳爆破抽采机构与控制机构相互密切配合， 以达到同位二氧化碳爆破煤层与抽采煤层气，减少人力物力投入，提高煤层气抽采效率的目的；给水 抽气泵站供给的水流通过雾化片雾化为液体颗粒，液体颗粒通过加热管生产水蒸气，当二氧化碳爆破 抽气管内气压达到预定压力后侧向安全阀打开，释放高压蒸汽对煤层进行冲击二氧化碳爆破，同时液 化后的水蒸气起到松软煤层的作用，进一步提高的煤层二氧化碳爆破效果；待煤层二氧化碳爆破完毕二氧化碳爆破抽气 管冷却后，通过给水抽气泵站给予的负压，二氧化碳爆破抽气管自动打开端头安全阀及侧向安全阀对 煤层气进行抽采；终实现二氧化碳爆破煤层与抽采煤层气同位安全高效率进行。石杰13273308303
