飞纳得单相电压监视器JFY-5-3 熟练使用

一． 产品概述

1.产品特点

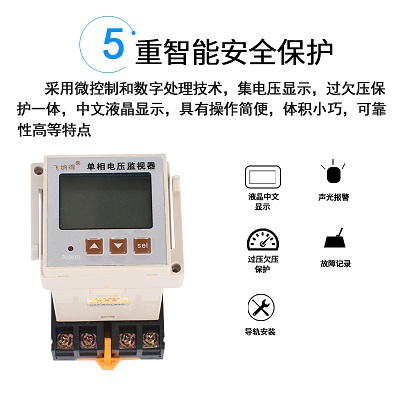

本产品是一种智能型电压监视器，采用微控制器和数字处理技术，集电压显示、过欠压保护一体，中文液晶显示，具有操作简便、体积小巧、可靠性高等特点。

2.适用范围

本产品可广泛应用于各种低压电器控制系统，替代传统的过欠压保护器。

二．    主要技术参数

主要功能

1 电压显示        显示当前电源各相平均电压值

2 过欠压保护     超出设定值,切断设备电源

技术参数

1.电源电压：220V

2.电压测量精度：±1%

3.输出触点容量：3A/250VAC

4.工作环境：温度-20C～60C湿度85%，无凝露

5.频率：50/60HZ

6.外形尺寸：（长*宽*高）：48*48*90mm

三、操作指南

1.告警功能

当发生电源过欠压、故障时，显示屏闪烁显示“过压”、“欠压”、等字样，并且继电器输出触点断开。

2.设置过欠压值

长按“Sel”键2秒，显示屏上显示“设定”和“过压”字样，这时用“▲ ▼ ”键改变过电压设定值（“▲”键增1V，“▼”键减1V，按住不放超过0.5秒则快速增减）。再按一次“Sel”键可按同样方法设置欠电压值，完成后再按“Sel”键退出设置状态。

(注：过欠压值也可用内部参数F11和F12设置，效果是一样的)。

过压值设到最大会显示“OFF”，表示关闭过压告警功能；欠压值设到最小会显示“OFF”，表示关闭欠压告警功能。

3. 内部参数设置

在显示电压状态，长按“▲ ”键5秒，进入参数设置状态，这时显示器上显示“Fxx”，其中xx是两位数字，表示参数代码。用“▲ ”或“▼ ”键可选择参数代码，按“Sel”键则显示该参数代码对应的参数值，这时再用“▲ ”或“▼ ”键即可对参数值进行设置，设置完成后再按“Sel”键，回到显示参数代码状态。
