飞纳得三相四线电源保护器DVE6-2-7 异常情况


一. 品概述

1.产品特点

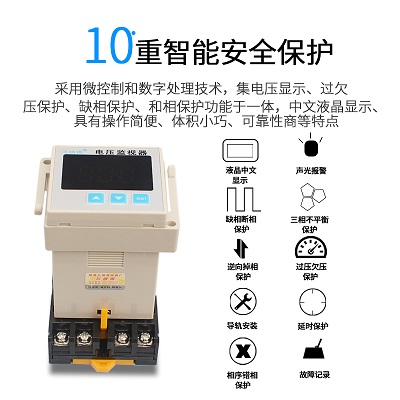

本产品是一种智能型电压监视器,采用微控制器和数字处理技术,集电压显示、过欠压保护、缺相保护、相序保护、功能于一体,中文液晶显示,具有操作简便、体积小巧、可靠性高等特点。

2.适用范围

本产品可广泛应用于各种低压电器控制系统,替代传统的相序继电器和过欠压保护器。



二.    主要技术参数

主要功能

1 电压显示        显示当前电源各相平均电压值

2 过欠压保护     超出设定值,切断设备电源

3 缺相保护          当三相电源缺相时切断设备电源

4   相序保护          当三相电源相序错误时切断设备电源

5 三相不平衡保护 当三相电源不平衡时切断设备电源

6 声光报警          上述故障发生时发出声光提示

技术参数

1.电源电压:三相相电压220V   线电压380V

2.电压测量精度:±1%

3.输出触点容量:8A/250VAC

4.工作环境:温度-40C~80C湿度85%,无凝露

5.频率:50/60HZ

6.外形尺寸:(长*宽*高):48*48*90mm



三、操作指南

1.显示功能

在正常显示时,显示屏中间显示的是当前的电源相电压的平均值。安“SEL”健可以切换显示A,B,C三相电压



2.告警功能

当发生电源过欠压、三相不平衡、缺相、错相等故障时,显示屏闪烁显示“过压”、“欠压”、“缺相”、“不平衡”、“错相”等字样,继电器输出触点断开,同时发出声光报警,可按任意键消除告警音和故障时间。



3.设置过欠压值

长按“Sel”键2秒,显示屏上显示“设定”和“过压”字样,这时用“▲ ▼ ”键改变过电压设定值(“▲”键增1V,“▼”键减1V,按住不放超过0.5秒则快速增减)。再按一次“Sel”键可按同样方法设置欠电压值,完成后再按“Sel”键退出设置状态。

(注:过欠压值也可用内部参数F11和F12设置,效果是一样的)。

过压值设到最大会显示“OFF”,表示关闭过压告警功能;欠压值设到最小会显示“OFF”,表示关闭欠压告警功能。



4. 内部参数设置

在显示电压状态,长按“▲ ”键5秒,进入参数设置状态,这时显示器上显示“Fxx”,其中xx是两位数字,表示参数代码。用“▲ ”或“▼ ”键可选择参数代码,按“Sel”键则显示该参数代码对应的参数值,这时再用“▲ ”或“▼ ”键即可对参数值进行设置,设置完成后再按“Sel”键,回到显示参数代码状态。
