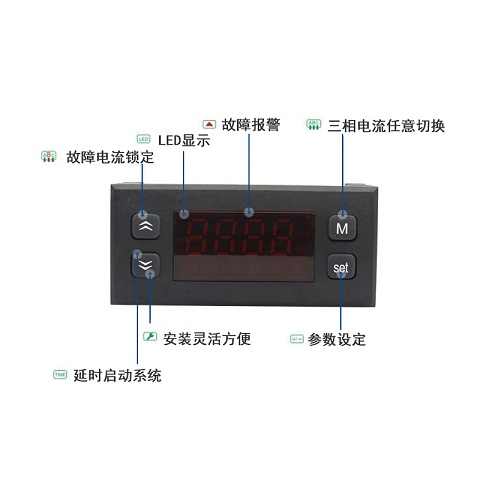

厂家分体式电机综合保护器JFY-7702 市场均价

一、 基本工作原理

l 电流检测

通过外置的电流互感器检测负载电流，所以被保护电机的三根相线必须分别穿过电流互感器的三个小孔。

l 过载保护

过载保护可分为定时限保护和反时限保护两种模式，JFY-7701只有定时限模式，JFY-7712、7714、7716、7718可通过设置参数F12选择定时限或反时限模式。

1. 定时限模式

当负载电流超过额定电流（参数F11），并且持续时间达到设定的过载动作时间时（参数F13），接触器继电器断开，切断电动机电源，同时告警继电器闭合。即过载动作时间是固定的。

2. 反时限模式

过载动作时间和过载电流的大小有关，负载电流超过额定电流越多，则动作时间越短。可根据不同电机的特性选择不同的反时限曲线，JFY-7712、7714、7716、7718均提供5 条反时限曲线，见下表：

当负载电流低于设定点（参数F14），并且持续时间达到设定的欠载动作时间时（参数F15），接触器继电器断开，切断电动机电源，同时告警继电器闭合，数码管显示LSL。此功能默认关闭，要打开时需重新设置F15。l 欠载保护

负载电流过小时，不进行欠载检测，防止在电机断电状态产生误动作。

l 三相不平衡保护

三相不平衡率的定义为：任意一相电流与三相平均电流差值的绝对值，取其中的最大值，除以三相平均电流，即为三相不平衡率。

当三相不平衡率大于设定的三相不平衡动作点（参数F21），并且持续时间大于三相不平衡动作时间（参数F22）时，接触器继电器断开，切断电动机电源，同时告警继电器闭合，数码管显示IbA。

负载电流过小时，不进行三相不平衡检测，防止在电机断电状态产生误动作。

l 缺相保护

缺相可以认为是一种严重的三相不平衡，当三相不平衡率大于50%时，认为缺相。缺相的动作时间由参数F23设定，一般这个时间比三相不平衡动作时间（参数F22）要短。

负载电流过小时，不进行缺相检测，防止在电机断电状态产生误动作。

l 自动恢复

保护器内部有一个连续故障次数计数器，用于控制自动恢复次数。当发生过载、欠载、缺相、三相不平衡等故障时，接触器继电器断开，切断电动机电源，并且故障次数加1。这时如果故障次数未超过设定的自动恢复次数(参数F51)，则在设定的自动恢复间隔时间(参数F52)后，继电器自动闭合，恢复电动机工作。正常工作一段时间后（由参数F53设定），“连续故障次数”清零，使得下次出现故障时可以重新开始计算自动恢复次数。

例如F51=3，F52=15，F53=60，其效果是：发生故障接触器继电器断开后，过15分钟自动恢复，这样可以重试3次，如果连续3次仍有故障，则需要人工按键恢复。这里“连续”的含义是指自动恢复后60分钟内又发生故障（F53=60）。

l 时间继电器功能

如果通过设定参数F61启用了时间继电器功能，则保护器通电后，接触器继电器不是立即吸合，而是延时一段时间后再吸合，延时时间由参数F61设定，这时数码管显示器上进行倒计数显示。相当于一个延时启动的时间继电器功能。F61=0表示关闭时间继电器功能。
