一、磁力管道切割机产品简介:

机身采用铝合金制成,具有结构紧凑。

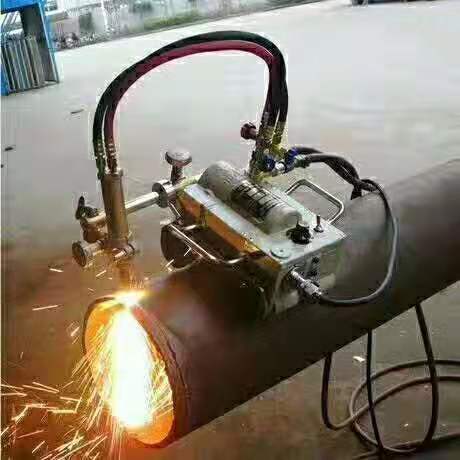

本机采用永久磁铁吸附在钢管上爬行切割,可在水平、垂直、仰面上切割。

本机具有切割圆周特好,操作方便操作等特点。

广泛用于石油化工管道工程钢管切割。

技术性能与特点

磁力管道切割机,具有两组四个永久磁性轮,通过传动机构自动环绕钢管进行切割,切割工艺可采用氧-乙炔火焰,或氧-丙烷火焰.它适用于直径108mm以上的各种规格的无缝钢管切割与坡口.由于磁性轮的吸附力,该切割机也可在平、立、横、仰各种空间位置上进行全位置多向切割,切割与坡口可一次完成,使用该切割机可提高功效,保证质量,减轻劳动强度.

主要技术数据

1、外形尺寸与重量:机身外形尺寸 350×240×220毫米( ××) 机体重量 14.5公斤

2、切割范围:无缝钢管直径 >φ108毫米以上均可 管壁厚度 550毫米

3、切割精度:在φ159φ425毫米无缝钢管上切割一周,中心偏差小于0.5毫米。切割与坡口表面粗糙度可达到12.5 6.3

4、切割速度: 50750毫米/分,由可控硅无级调速。

5、电动机: 采用70SZ08直流伺服电动机,转速6000/分,功率:68瓦。

6、控制箱: 控制箱电源电压220伏。

7、磁性轮吸附力: 50公斤以上。

8、行车冲动量: 在钢管上旋转下坡时小于0.5毫米。

维护和保养编辑

1、切割机在使用中,应经常用毛刷将粘附在滚轮上的铁屑垃圾等污物清除掉。

2、对于钢管表面(磁性轮行走经过部位)要用钢丝刷把铁屑、铁锈等污物清除干净,在

油漆未干的钢管上,不能进行切割以免油漆粘在滚轮上,降低磁性吸能力。

3、切割中,要防止氧-乙炔气管和电源线挂住它物,致使切割机掉下、损坏。

4、切割机用完后,应放在磁性保护铁板上,存放在干燥处以免滚轮生锈和产生退磁现象。

5、减速部份用二硫化钼9号油膏润滑,每半年左右应换一次,换前先用四氯化碳清洗,

然后再涂上润滑油膏。

6、磁性轮使用一定时间后(一般在一年左右),如发现有退磁现象,吸附力降低可拆下

磁轮组,进行重新充磁。

7、使用过程中,发觉机器下坡冲动量过大时,可打开左上盖和右上盖,对左、右托架进

行调整,蜗杆和斜齿轮啮合间隙,保证切割质量。

CG2-11磁力管道切割机使用说明

1.将切割机轻放在钢管上,以免将车轮碰撞变形,并且握住把手,方可进行切割工作;2.切割机在运转切割中,如果改变方向,必须先停车,拨动倒顺开关,再开车,不能在运转过程中,直接改变行走方向,以免损坏电气原件和机械零件;3.切割开始前,先调节好合适的氧气压力、乙炔压力,切割速度,切坡口角度.开始时调整氧-乙炔预热火焰移动割炬对准割口,待钢管加热到局化时,再打开切割氧阀门进行切割,切割完毕,关闭氧气及乙炔阀门,切断电源.

订购说明:在线订购和TEL联系订购。批发说明:满足各型号的批发条件,一般1台或5台起,交易说明:即期现货交易。起订量:当前价挌电议,起订量不限,供应总量不限,发货日期款到1天内发货。包装:标准包装。企业始终坚持“礼仪待客,以人为本,踏实谨慎,快速高效”的经营理念,质量可靠,服务至上,供货及时,价格合理,是我们对广大客户的承诺。务实高效,是我们永远的目标,我们满怀真诚的期待,愿与各界朋友精诚合作,共创美好未来。
