1、产品功能及特点

多用气动钻机是轻便灵巧的小型气动工具，具有冲击回转，单纯冲击和顺时针旋转的功能。气动防爆无火花，安全性能好等特点。

使用范围

主要用于岩石、砖墙、混凝土等构件上安装管道、架设动力线路、安装地脚螺栓、化工厂、精炼厂、建筑、重工业、有危险潮湿气体的隧道、水下及狭窄的空间作业；尤其在高瓦斯防爆矿井中，气动防爆无火花更能体现其安全性；

二、结构和工作原理

本冲击钻由柄体、压柄、气缸、机头、推杆等组成。详细可参阅结构图。压气由气管连接管接头进入压柄进行气量调节而进入气缸，再由推杆调节行成冲击回转或单纯冲击，从而达到冲击或回转的作用

三、技术规格

型号：QCZ-1-4.5

外形尺寸：370×240×85mm

重量：4.5kg

供气压力：0.5～0.7 MpA

气缸直径：34mm

活塞行程：32mm

气管内径：10mm

所配钻头规格：φ8φ10φ12φ14φ16φ18φ20φ22φ25

*大打孔深度：300mm

冲击能量：≥10J

冲击频率：≥48Hz

无负荷转速：200r/min

耗气量：≤121/s

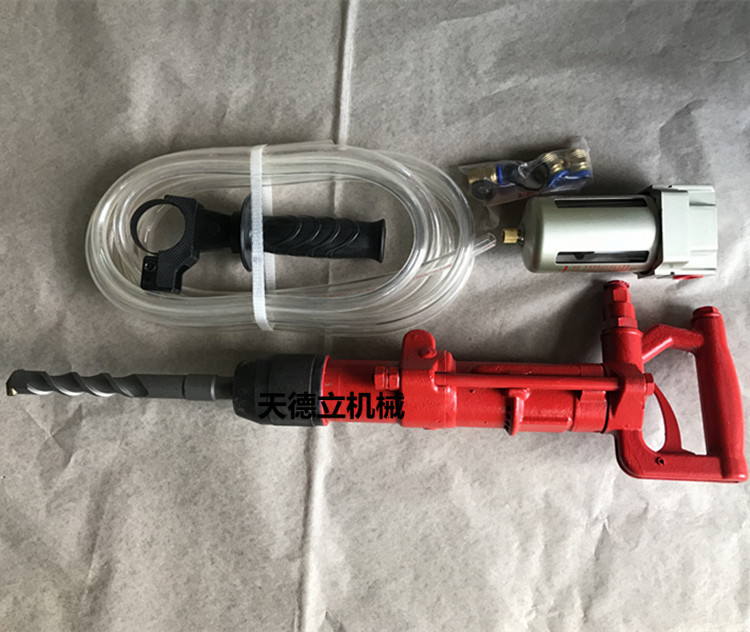

本产品标配：（钻头一个，10米管子，油水分离器一个，3个接头，附件胶圈一套）
