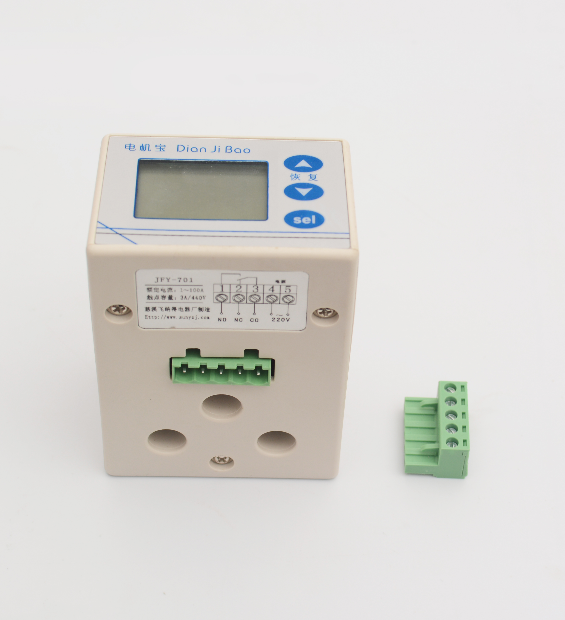

电机宝飞纳得过载与过流保护器JFY-701使用报告

二、电机宝飞纳得过载与过流保护器JFY-701技术特性
主要功能
1.电流显示：可显示三相平均电流和A、B、C三相电流。
2.过载保护：当发生过载时，切断电动机电源，有定时限和反时限两种动作方式，定时限时间可调，提供五条反时限曲线。
3.缺相保护：当检测到缺相时，切断电动机电源，动作时间可调。
4.三相不平衡保护：当检测到三相电流不平衡时，切断电动机电源，不平衡度动作点和动作时间可调。
5.自动恢复功能：因故障切断电动机电源后，可以自动恢复若干次，次数和间隔时间可设置。
6.故障电流锁定功能：因故障切断电动机电源后，锁定显示发生故障那一刻的电流，以便于分析故障原因。
7.时间继电器功能：作为附加功能，内部集成了一个时间继电器。
三、电机宝飞纳得过载与过流保护器JFY-701操作指南
查看A、B、C三相电流
正常工作时显示的是三相平均电流，按“Sel”键可以切换显示A、B、C三相电流。发生过载、缺相、三相不平衡等故障时显示电流闪烁，表示这是锁定在发生故障那一刻的电流（这时电动机已断电，实际电流为0）。
电动机额定电流值设置
长按“Sel”键2秒，液晶显示“电流设定”，用“”或“”键改变设定值（按住“”或“”键不放可连发），设置好后按“Sel”键退出设置状态。
告警（保护）状态恢复
四、发生过载、缺相或三相不平衡等告警时，会在显示屏上闪烁显示“过载”、“缺相”、“不平衡”等字样，继电器断开，并且锁定在断开状态。基本工作原理
电流检测
通过内置的电流互感器检测负载电流，所以被保护电机的三根相线必须分别穿过电流互感器的三个小孔。
过载保护
过载保护可分为定时限保护和反时限保护两种模式，JFY -701只有定时限模式，JFY -702、704、706、708可通过设置参数F12选择定时限或反时限模式。
1.定时限模式
当负载电流超过额定电流（参数F11），并且持续时间达到设定的过载动作时间时（参数F13），继电器断开，切断电动机电源。即过载动作时间是固定的。
2.反时限模式
过载动作时间和过载电流的大小有关，负载电流超过额定电流越多，则动作时间越短。可根据不同电机的特性选择不同的反时限曲线，JFY -702、704、706、708均提供5 条反时限曲线三相不平衡保护
三相不平衡率的定义为：任一相电流与三相平均电流差值的绝对值，取其中的最大值，除以三相平均电流，即为三相不平衡率。
当三相不平衡率大于设定的三相不平衡动作点（参数F21），并且持续时间大于三相不平衡动作时间（参数F22）时，继电器断开，切断电动机电源。
负载电流小于0.5A时，不进行三相不平衡检测，防止在电机断电状态产生误动作。
缺相保护
缺相可以认为是一种严重的三相不平衡，当三相不平衡率大于50%时，认为缺相。缺相的动作时间由参数F23设定，一般这个时间比三相不平衡动作时间（参数F22）要短。
负载电流小于0.5A时，不进行缺相检测，防止在电机断电状态产生误动作。
自动恢复
保护器内部有一个连续故障次数计数器，用于控制自动恢复次数。当发生过载、缺相、三相不平衡等故障时，继电器断开，切断电动机电源，并且故障次数加1。这时如果故障次数未超过设定的自动恢复次数(参数F51)，则在设定的自动恢复间隔时间(参数F52)后，继电器自动闭合，恢复电动机工作。正常工作一段时间后（由参数F53设定），“连续故障次数”清零，使得下次出现故障时可以重新开始计算自动恢复次数。
例如F51=3，F52=15，F53=60，其效果是：发生故障继电器断开后，过15分钟自动恢复，这样可以重试3次，如果连续3次仍有故障，则需要人工按键恢复。这里“连续”的含义是指自动恢复后60分钟内又发生故障（F53=60）。
时间继电器功能
如果通过设定参数F61启用了时间继电器功能，则保护器通电后，继电器不是立即吸合，而是延时一段时间后再吸合，延时时间由参数F61设定，这时液晶显示器上进行倒计数显示。相当于一个延时启动的时间继电器功能。F61=0表示关闭时间继电器功能。


1.电动机的三根相线分别穿过A、B、C三个孔
端子1为内部继电器常开点，2为常闭点，3为公共点。保护器在断电状态下，内部继电器是在释放状态，1、3断，2、3通，通电后，继电器立即吸合（如果启用了时间继电器功能，则延时吸合，见参数F61），1、3通，2、3断，控制接通电动机电源。当发生过载、缺相、三相不平衡等故障时，继电器释放，断开电动机电源。
