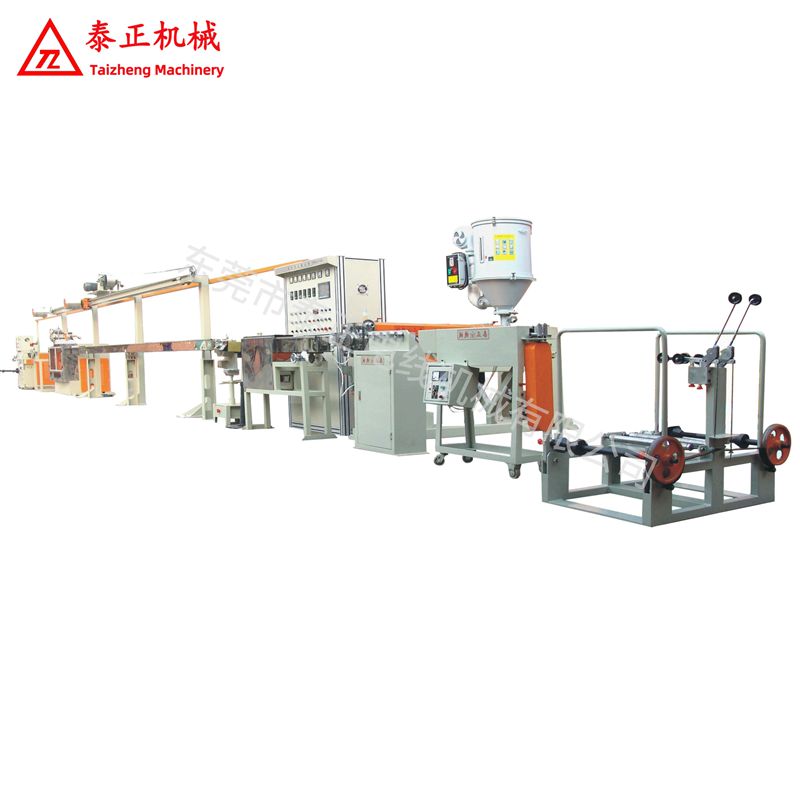

橡胶连续硫化挤出机及辐照橡胶押出机适应于生产橡胶电线电缆,可分别完成单层绝缘线缆,双层共挤线缆,带色条线缆及双平行线缆绝缘层和护套层的押出和连续硫化。

设备组成

橡胶连续硫化挤出机及辐照橡胶押出机由放线架、上牵引、张力架、主机、机头、上密封、硫化管道、下密封、回转后轮组、下牵引、立式储线、收线装置、裁线机、水气平衡装置和电气控制等。

技术特点

1．主机喂料方式采用滚筒式或偏心式结构，螺杆为双螺型，螺筒采用循环式套结构。

2．采用水式或油式温控装置，温控***。

3．下密封采用油压或气压推动式结构。

4．硫化管道为倾斜式。

5．机头为橡胶专用流通结构，合金钢材质。

6．电气控制，采用PLC+人机介面控制或传统式可选。

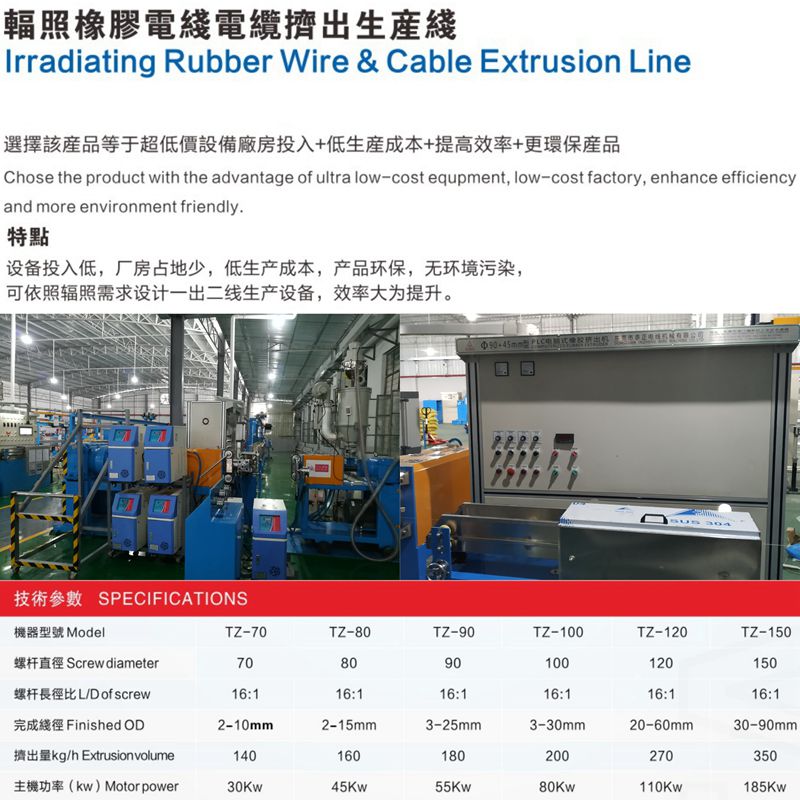

技术规格：

机器型号 TZ-70+70 TZ-80+80 TZ-90橡胶连续硫化挤出机及辐照橡胶押出机

机器用途 用于橡胶电线连续硫化生产，可以制作单芯、双芯、双并及双层线材一次押出。

芯线直径 Φ0.5-3mm Φ1-5mm Φ3-10mm Φ5-15mm

成品直径 Φ1.5-6mm Φ2-10mm Φ5-12mm Φ8-20mm

押出材料 CPE、EPDM、EPR、CR、CSM、EVA、XLPE

螺杆参数 长径比:16 压缩比:1.6-1.9 螺杆材料:SACM眞空热处理,表面研磨镀铬抛光

温控段数 2+2 2+2 2+2 3+2

主机动力 40HP 50HP 60HP 100HP

产    量 140KG/H 160KG/H 190KG/H 270KG/H

线    速 线速190M/MIN,视蒸汽压力大小及硫化管长度和线种规格大小限制

硫化管道 耐压不锈钢无缝钢管,长度100-120(或客户特定)

硫化管前密封 液压单元/ 机械手轮 推动伸缩管前进或后退,伸缩移动距离1米

硫化管后水封 气动单元/ 机械手轮 推动后伸缩管前进或后退,伸缩移动距离0.5米

水位控制系统 采用PID差压控制器控制高压水位的高度,高压水泵功率为25HP

蓄线参数 蓄线轮,固定轮沟+移动轮沟,水平式蓄线架,150H钢轨道长10M,蓄线量170M

引取功率 7.5HP 7.5HP 10HP 15HP

放线型式 甩桶式放线 甩桶式放线 大轴放线 大轴放线

收线型式 双轴收线 双轴收线 大轴收线 大轴收线
