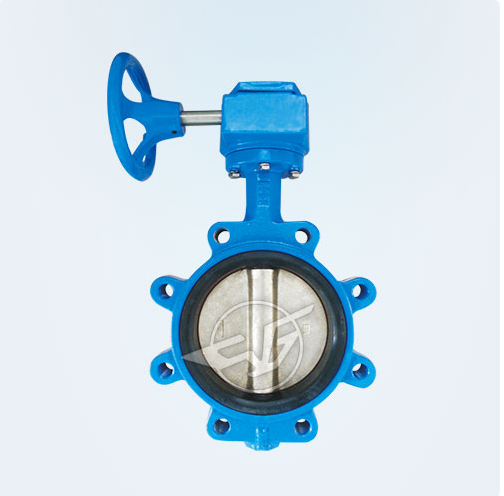

产品型号：D371X

公称通径：DN40~2000mm

公称压力：PN 0.6~1.6MPa

适用温度：≤80℃

适用介质：水、蒸汽、油品、弱酸碱等

主要材质：铸铁、碳钢、不锈钢等

驱动方式：手动、蜗轮、气动、电动

设计标准：GB/T 12238-2008、ISO 10631-1994

法兰连接：GB/T 17241.6-2008、J IS B 2212-B 2214-1999JISB 2220-2004、J IS B 2210-1984、ANSI B 16.5-2009， ANSI B 16.47-2006、ISO

7005-2

结构长度：GB/T 12221-2005、ISO 5752-1988SBSEN 558-1

压力试验：GB/T 13927-2008、JB/T 9092-1999、ISO 5028-1993或BS 5755-1-1986

产品概述

密封结构可选用软密封、硬密封， 压力范围PN 0.1-10MPa， 公称通径为DN 40~2000mm， 材质可选用铸钢、不锈钢。由于阀门的使用范围

非常的广泛，同一种阀门在不同的场合与工况有不同的搭配。

LT型蝶阀驱动方式可选用手动、蜗轮、气动、电动，连接方式可选用法兰、对夹，结构形式可选用单偏心、中线式、双偏心、三偏心，

LT型蝶阀用途及特点

LT型蝶阀适用于食品、医药、化工、石油、电力、冶金、城建、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用，其主

要特点为：

1、设计新颖、合理，结构，重量轻，启闭迅速。

2、操作力矩小，操作方便，省力灵巧。

3、可以任何位置安装，方便。

4、密封件可以更换，密封性能可靠，达到双向密封零泄漏。

5、密封材料耐老化，耐腐蚀，使用寿命长等特点。

6、结构简单，通用互换性好，价格低廉。

7、阀杆密封不易变形从而避免了通常的阀杆泄漏现象。整体支撑性好，**、牢固。

8、阀座橡胶用量少，膨胀的潜在影响小，容易将扭矩值控制在适当的范围内采用两截式阀杆无销连接，结构简单紧凑，拆卸极为方便。

9、蝶板具有自动对能，实现了蝶板与阀座小过盈合量配合。酚醛靠背座具有不脱落、抗拉、防泄漏、更换方便等特点。由于阀座密封面与靠

背为一体，从而减小了阀座的变形量。
