产品介绍：

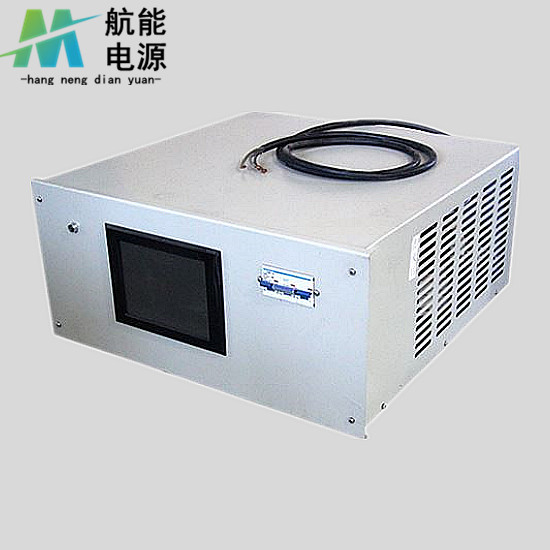

高频高压直流电源是山东航能电气设备有限公司自主开发生产的新型高品质、宽电压、低噪音电源。产品采用先进的ZCZVS软开关功率变换技术具有高功率因数、低噪声、低纹波系数和高效节电性能、紧凑科学的结构设计,

可以方便灵活的安装;且支持N+1冗余热插拔功能，便于串并联扩容及维护，先进的空间电压、电流矢量控制算法、稳压、稳流工作模式选择,保证了您的控制要求;可上位机和PLC遥控或本地控制，前面板有电压和电流显示，

高压输出端过压、过流、短路保护、拉弧、过温保护和安全互锁等功能。产品按照国际标准进行设计和测试,保证产品的可靠性，是传统的变压器分压线性调整管（小功率）稳压稳流电源和可控硅移相整流（大功率）稳压稳流

电源更新换代产品。

应用范围：

高压电源用途很多，主要包括：产品老化出厂高压测试、X光机高压电源，激光高压电源，光谱分析高压电源，无损探伤高压电源，半导体制造设备高压电源，毛细管电泳高压电源，无损检测高压电源，半导体技术中的粒子

注入高压电源、物理汽相沉积高压电源(PVD),纳米光刻高压电源，用于离子束沉积、离子束**沉积、电子束蒸发、电子束焊接、离子源、直流磁控反应溅射、玻璃/织物镀膜、辉光放电、微波处理高压电容测试、CRT显示器

测试、高压电缆故障测试（PD testing）、TWT测试、H-POT测试。粒子加速器、自由电子激光、中子源、回旋加速源器、电容电感脉冲发生网络、Marx高压脉冲发生器、电容充电器。微波加热、射频放大、纳米技术应用、

静电技术应用、静电纺丝制备纳米纤维，核仪器用高压电源等的高压电源产品。

产品特点：

1、采用先进高频开关电源技术，数字控制芯片，ZCZVS软开关功率变换技术；

2、具有体积小、效率高、运行**、噪声低、对电网干扰小等优点；

3、支持N+1并机冗余功能，热插拔结构，便于串并联扩容及维护；

4、根据需要电源可自动换向双极性输出；

5、支持RS485/RS232上位机通信功能；

6、支持I/O远程开关机及外部PLC信号控制；

7、本机支持旋钮控制、按键控制、触摸屏数控可选；

技术参数：

交流输入

单相220V或三相380V±10%；50HZ

直流输出

电压（稳压值CC）：（0- 100%） V连续可调

电流（恒流值CV）：（0- 100%） A连续可调

源电压效应

≤0.2%有效值

负载效应

稳压精度：≤0.5%有效值（阻性负载）

恒流精度：≤0.5%有效值（阻性负载）

输出纹波

稳压状态（CC）：≤1%+10mV（rms）（有效值）

稳流状态（CV）：≤1%+10mA（rms）（有效值）

输出显示

4位半数字表     精度 ：±1% +1个字

显示格式  0.1V 0.1A；

电压电流设定

编码电位器

过流保护

过载、短路、定电流输出

过热保护

内置O.T.P保护，保护值为85℃±5%（散热器温度），保护后关闭输出，当过温解除后，可以自动恢复输出

输出极性

输出正(＋)、负(－)可以任意接地

绝缘强度

输入对壳AC2000V/1分钟，漏电流小于10mA

输入对输出AC1500V/1分钟，漏电流小于10mA

绝缘电阻

输入对壳、输入对输出：DC1000V，大于100MΩ

输出对壳：DC500V，大于100MΩ

散热方式

强制风冷

操作环境

室内使用设计，温度： -5℃～50℃；湿度：10％～85％ RH

储存环境

温度：-20℃～70℃；湿度：10％～90％ RH

大气压力

70～106KPa（海拔2000m以下）

防护等级

IP20

平均无故障时间

≥50000H

效率

>90%（满载运行）
