电光调Q是指在激光谐振腔内加置一块偏振片和一块KD*P晶体。光经过偏振片后成为线偏振光,如果在KD*P晶体上外加λ/4电压,由于泡克尔斯效应,使往返通过晶体的线偏振光的振动方向改变π/2。如果KD*P晶体上未加电压,往返通过晶体的线偏振光的振动方向不变。所以当晶体上有电压时,光束不能在谐振腔中通过,谐振腔处于低Q状态。由于外界激励作用,上能级粒子数便迅速增加。当晶体上的电压突然除去时,光束可自由通过谐振腔,此时谐振腔处于高Q值状态,从而产生激光巨脉冲。电光调Q的速率快,可以在10-8秒时间内完成一次开关作用,使激光的峰值功率达到千兆瓦量级。如果原来谐振腔内的激光已经是线偏振光,在装置电光调Q措施时不必放置偏振片。我们的电光Q开关产品全,质量高,开关速度快,调Q频率高达MHz以上,使用寿命超过两年,是国际上**的电光Q开关。

电光Q可以工作于升压式或者降压式,他们的转动角方向不一样,转动角正转或反转90度对调Q结果是一样的,但我们推荐使用升压式,因为这种工作方式有利于晶体的使用寿命。所加载的电压应该是窄脉冲的,占空比一般不要超过2%。

STG 系列普克尔盒型号如下

产品系列波长压电系数比通光孔径光学材料
STG-Chiron BBO0.2-1.65µm>500:1 @1064nm3.25mmBBO
CdTe STG-IRX Mid-IR5-12µm>500:1 @10.6µm3-7.4 x10mmCdTe
STG-IMPACT300-1100nm>2000:1 @1064nm8-13mmKD*P
STG-QX1014A短Q开关300-1100nm>450:1
KD*P
STG-QX系列300-1200nm
9.25-19.5mmKD*P
STG-TX系列300-1300nm
19.5-99mmKD*P
STG-LightGate系列 BBO300- 600nm>1000:1 @1064nm2.6-7mmBBO

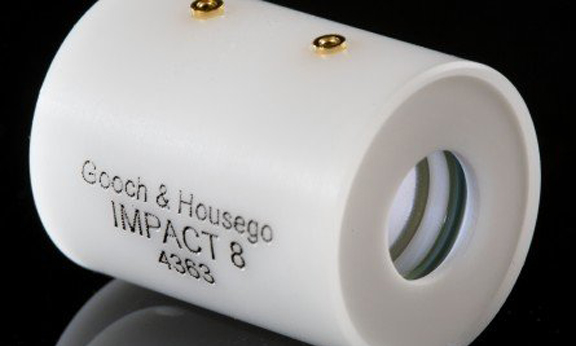

STG-IMPACT系列电光Q开关

作为非线性材料和电光器件领域的世界领先的供应商,我们又一次制定了工业标准,专为设备制造商(OEM)研制了价格合理的在1Khz频率下工作的STG-IMPACT系列的普克尔盒电光Q开关。

STG-IMPACT采用了**的无应力、高度氘化的KD*P晶体。陶瓷孔径确保在严苛的应用中也具有**的性能。可用于多种激光波长的超高的损伤阈值的溶胶和AR镀膜。选配标准的针型连接器(适用于高电压应用),简便的设计方便客户快速的连接和组装,客户也可选择传统的螺纹接头。STG-IMPACT是采用干燥的氮气回吹来保护的真空密封。

IMPACT系列电光Q开关

主要应用

  • 激光设备制造商

  • 医疗/美容激光

  • 多功能研发激光平台

  • 军事和航空激光系统

真空密封,充氮气保护,一般推荐IMPACT系列开关频率在2kHz或以下。

激光波长:1064nm
1/4 波电压:3.3 kV
透射波琦变:<1/8波
光学透过率:>98%
ICR>2000:1
VCR>1500:1
电容量:6 pF
Sol Gel 损伤阈值:40J/cm2 (1064nm波长,10ns脉宽)
真空封装,充氮气保护
型号STG-IMPACT 8STG-IMPACT 10STG-IMPACT 13
通光口径8 mm10 mm13 mm
长度25 mm39 mm45 mm
直径19 mm25.35 mm25.35 mm
  • 注:1)IMPACT8的标准波长是1064nm和800nm, STG-IMPACT10和STG-IMPACT13的标准波长是1064nm和755nm.

  • 2)1/4 波电压与环境温度有关,对于1064nm波长,电压随温度变化为+50伏/度,标准参数针对于20度环境温度。
