管道自动焊机广泛应用于很多领域的工程中。如:天然气管道、石油管道、化工管道、电力管道、核电管道等自动化焊接。

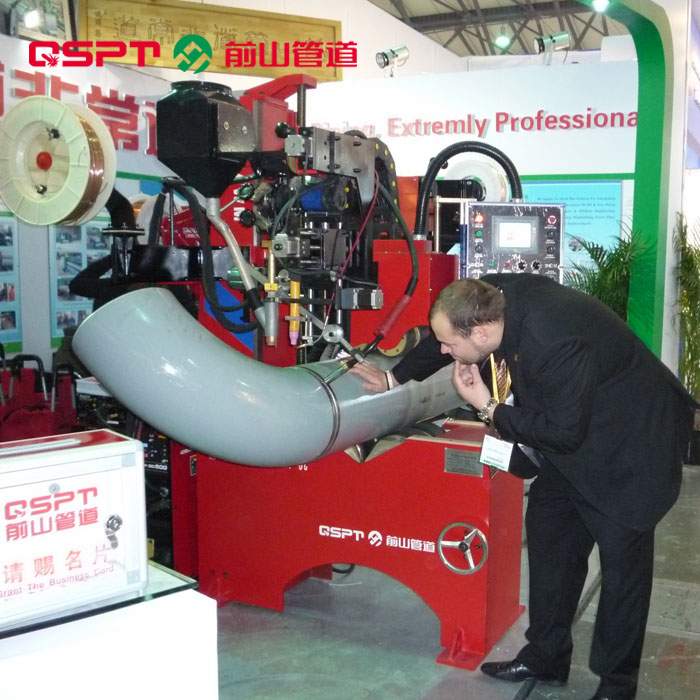

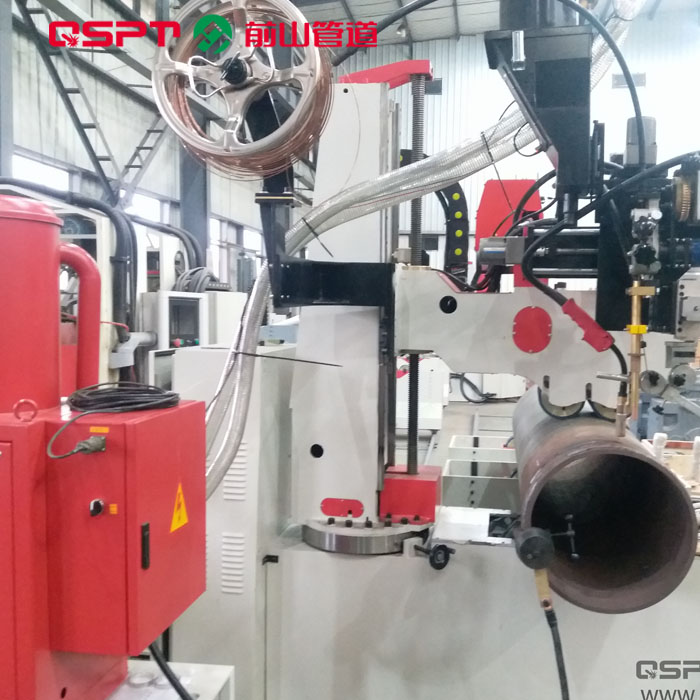

整体式管道自动焊机（普通型）

产品型号：PFAWM-16Ad/24Ad/32Ad/48Ad

适用管径：DN600/DN800/DN1200

性能特点：

1、是很多客户的优先选择；

2、适用于大批量普通管道预制场合；

3、2组4个包胶驱动滚轮；

4、电机减速机驱动；

5、2组4个包胶压紧滚轮；

6、外置丝杆升降机构压紧；

7、驱动滚轮内置及驱动系统外露；

8、纵向伸缩臂快速焊口定位；

9、标配林肯Flextech500多功能焊接电源；

10、采用QSPT打底焊接技术，进行TIG/MIG打底焊接；

11、TIG/MIG/MAG/SAW填充、盖面焊接；

12、流线型焊接控制箱+铝合金线控盒操作；

13、是普通管道焊接的常用设备。

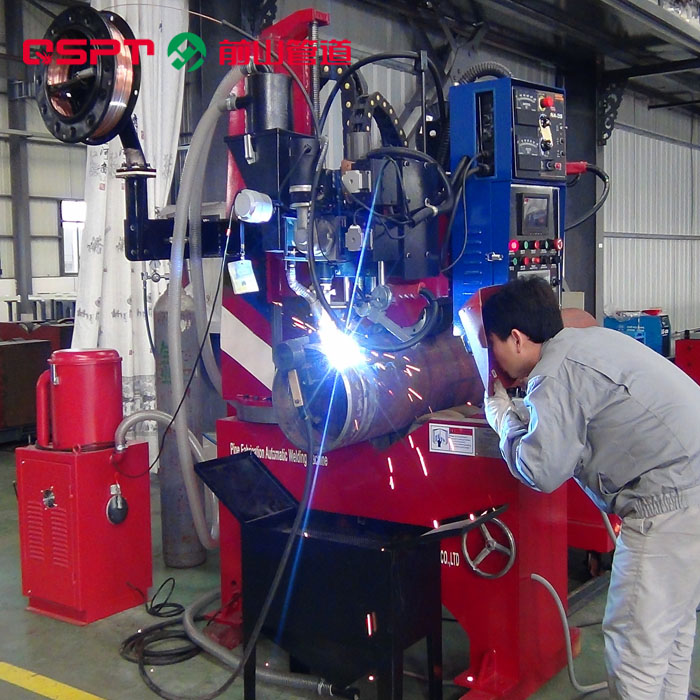

整体式管道自动焊机的工作原理：

1、利用链条链轮机构将工件（管段）输送至相应位置；利用横臂将工件压紧在驱动机构上；驱动机构利用摩擦力实现工件匀速转动；

2、焊**固定在工件正上方，利用伸缩臂调节焊**到合适位置，利用调节机构调节焊**到准确位置，利用摆动机构实现焊**摆动，利用控制箱和控制盒控制焊接参数，利用MIG气保焊电源或TIG氩弧焊电源焊接电源进行工件的自动焊接。

3、采用TIG氩弧焊、MIG气体保、SAW埋弧焊、TIG +MIG氩弧焊+气体保、TIG +SAW氩弧焊+埋弧焊、MIG +SAW气体保+埋弧焊、TIG +MIG +SAW氩弧焊+气体保+埋弧焊等方法进行管道自动焊接。

管道自动焊机的使用注意事项：

1)控制箱、电源箱平时应处于关闭状态

2)焊接电源功能开关应正确设置

3)吊装或移入焊接管段至焊机滚轮上时，不可撞击焊机且要轻放在滚轮上

4)焊机配套小车的放置位置和高度，保证焊接工件处于水平位置

5)焊接工件应根据其管径大小调节滚轮间距

6)焊接工件压紧后方可启动滚轮运转

7)滚轮运转时严禁直接用手清理滚轮上的杂物，长发、布条等可能会缠绕在滚轮或管子上

8)清理主机机座平台上的杂物前，应确认滚轮已停止转动

9)定期检查滚轮组、丝杆升降机及线性导轨副的润滑油并及时添加

10)每天结束工作前，必须关闭焊机总电源，及时清理废弃的焊丝

11)机器用电为3相5线（三根相线一根零线一根接地）。在接通系统电源前必须确保所有连线正确无误。避免因供电电源错误或连线错误而造成财产损失

12)焊接操作前应确保各焊接参数设置正确。调整焊车速度及摆动参数时，应缓慢转动电位器旋钮

13)防止焊接电缆直接牵拉焊**

14)严禁私自拆卸控制箱

15)注意保护各控制电缆，切勿接近焊接区、手砂轮等防止损坏线缆

16)焊接电弧和飞溅会造成眼睛、皮肤及其它身体伤害，请务必遵守劳动安全卫生规则，配戴相应的防护用具

17)焊接易引发火灾，请注意防火安全条例。在焊接地点必须配备灭火器。注意！焊接后数小时飞溅物仍可引起火灾。
