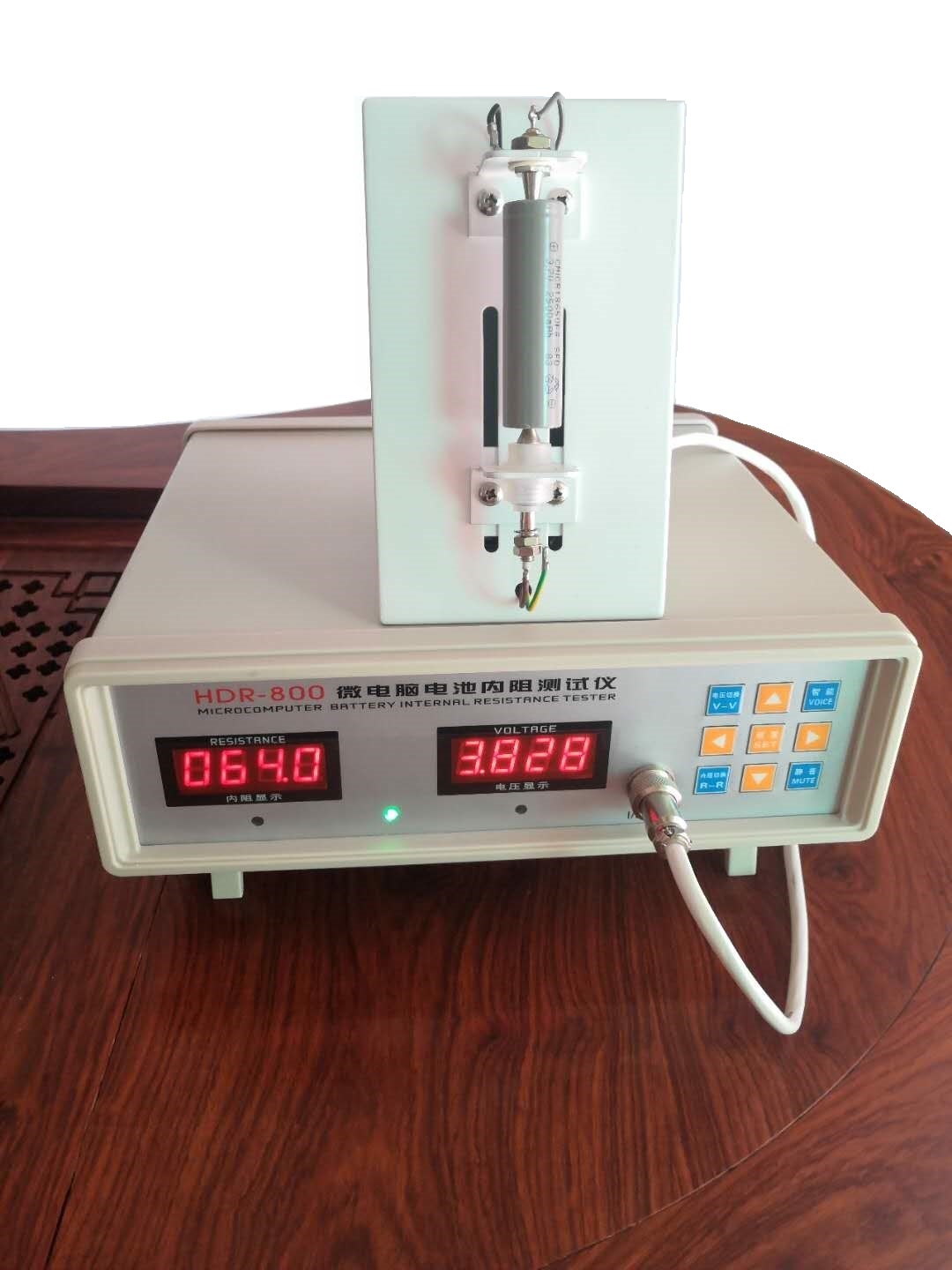

微电脑电池内阻测试仪

HDR-800

使用说明书

在您使用本产品前，请详细阅读此说明书，在使用过程中它会帮到您！用后请妥善保存以备日后参考之用！

●测量操作说明：

1. 仪器开机后，默认进入测试状态，可直接对电池、电芯进行测试。在测试

   之前，请先设置好各项参数。

   下面以测试常见的18650 锂电芯为例，为了获得更高的精度，我们可以把

   电压和内阻的档位设置为高精度档。具体操作如下：

   1. 连接好电源线及测试夹具，打开仪器尾部电源开关开机；

   2. 按‘电压切换’键，使电压显示处于高精度状态：‘0.000’；

   3. 按‘内阻切换’键，使内阻显示处于高精度状态：‘000.0’；

   4. 按‘设置’键，在显示0001 XXXX(电压上限)的状态下，按‘左右’键选

   择要设置的电压位，对应的数值闪烁，表示当前数值处于可以设置状态，然

   后按‘▲▼’键设置电压上限值。完成设置后按‘设置’键，进入下一个

   参数的设定，直至所有参数设置完成，按‘设置’键返回测试界面。（0002

   电压下限、0003 内阻上限、0004 内阻下限的具体设置方式与电压上限的设

   置方式相同。）
