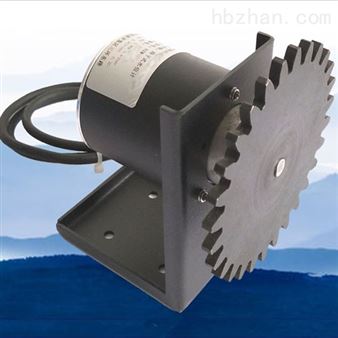

【徐州海河HZW_齿轮连接闸位计_开度传感器

编码特性：每周32组编码，连续256周（即32*256）

工作电压：DC12V

外型尺寸：见下图

使用环境温度：-20℃～+75℃（不结露）
保存环境温度：-25℃～+80℃

消耗电流：≤40mA

防护等级：IP64

输出信号（可选）：A-4-20毫安；B-并行格雷码；M-RS485；S-串行SSI信号

三、接线关系

1、光电、接触式编码器接线：

a、485、4-20mA编码器输出尾线接线关系（4-20mA未订则不用接）:

线色	红	黑	蓝	绿	黄	白
特性	电源+	电源-	4-20mA+	4-20mA -	485A	485B

b、SSI接口编码器输出尾线接线关系:

线色	红	黑	蓝	绿	黄	白
特性	电源正	电源负	C+	C-	D-	D+

c、格雷码：

19芯插头，光电1—16为数据从低到高D0-D15，18为DC12V电源输入+，19为DC12V电源输入-；接触式1—14为数据从低到高D0-D13，19为地

2、机显接线关系：

1、485接口（4芯航插）：1-485A；2-485B；3-+12V；4-GND。

2、格雷码接口（19芯航插）： 1—13为数据D0-D12，19为公共端。

3、模拟量接口（6芯航插）：1-485A；2-485B；3-4-20mA +；4-4-
