一、产品简介

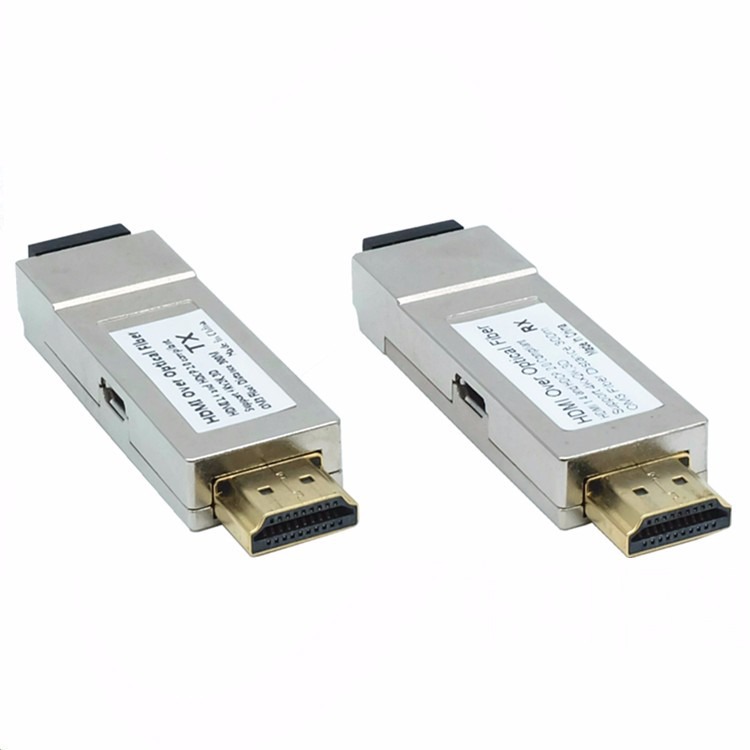

Mini-HDMI多模双纤光纤传输延长器由一个发送器和一个接收器组成，采用1对LC光接口。支持OM3以上带宽的多模光纤传输，传输距离300m。正向传输带宽10.2Gb/s，反向传输带宽1.25Gb/s。本产品采用双纤双向传输技术，采用1310/1550nm两个波长激光光源，交叉传输音视频信号的设备。

Mini-HDMI光纤传输延长器支持最高分辨率为3840*2160/30Hz;支持4k*2k/60Hz（YUV 4:2:0）分辨率。支持DDC和HDCP传输。

二、主要特性

l通最高分辨率支持3840*2160/30Hz;

l支持4K*2k/60Hz（Y:U:V4:2:0）;

lHDMI TypeA接口 ；

l2根光纤传输；LC可插板光接口；

l支持OM3多模万兆光纤线缆，传输距离300m;

l1310/1550nm激光器光源；

l内置1310/1550nm直通交叉法；

l传输带宽10.2Gb/s；

l+5V电源供电；

l全金属外壳，抗电磁干扰能力强；

l即插即用，安装方便可靠。

三、技术参数

参数

指标

分辨率

PC分辨率:

3840x2160/30Hz

HDTV 分辨率

4k*2k/30Hz

主要器件

激光器

1310nm laser

光电二极管

GaAs PIN-PD

电信号

输入输出信号

TMDS Level

数据速率(Graphic Data)

Max. 3.4Gbps

最大Pixel Clock频率

340Mb/s

光信号速率

10.2Gb/s

接收器输出信号抖动

Max. 309 ps

光信号

光链路功率动态

Min.8.5dB

结构

外观尺寸(mm)

60WX20LX10.5H

连接器

光纤接口

2X LC

HDMI接口

HDMI Type A

推荐光纤

OM3多模光纤或单模光纤

传输距离

OM3多模光纤

300米

工电电源

AC/DC直流电源

AC：100~240V， 50~60Hz

DC： 5V， 1A

DC电源接口：Micro USB-B

四、设备清单：

lHDMI光纤发射端主机 1 台

lHDMI光纤接收端主机 1 台

lMINI USB电源线2个

l使用说明书 1份

五、安装步骤

1、将HDMI信号源接入HDMI光端机发送端，

2、将HDMI光端机接收端连接到显示设备（如高清电视机、拼接屏等），

3、采用LC接口光纤线连接发送端与接收端模块的光纤接口，

4、将发送端和接收端接上电源，当指示灯正常亮起，系统正常运行。
