JGT376-H砂基透水砖防滑性试验仪 砂基透水砖防滑性摆式仪 砂基透水砖防滑性能试验仪摆式摩擦系数测定仪

一、产品简介：

砂基透水砖抗滑性能试验仪是根据“摆的位能损失等于摆臂末端橡胶片在路上滑动时，克服路面砖摩擦所做的功”这一基本原理研制而成。本仪器在室内外，**均可使用，是高等级道路等建设养护中理想的抗滑检测仪器。沧州中亚试验仪器有限公司依据国标《JGT 376-2012 砂基透水砖》生产。

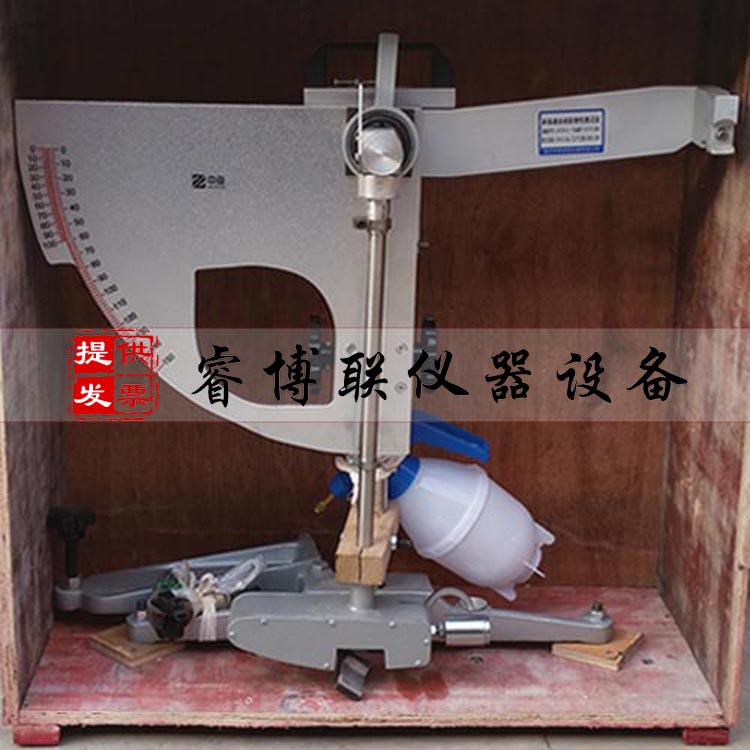

二、砂基透水砖防滑性试验仪结构图：

1：底座：由T型腿，调平螺丝和水准泡组成，对仪器起调平、支撑作用。

2、立柱：由立柱、升降机构、导向杆及仪器把手组成，用于升降和固定摆头的位置。

3、释放开关：安装于悬臂上的开关，用于保持摆杆上水平位置和释放摆落下的作用。

4、转向系统：包括紧固把手、摆轴、转向节和轴承，起联络摆、固定位置，保证在摆动平面内能自由摆动。

5、示数系统：包括指针毛毡圈，压紧盖、指针调节螺母及刻度盘，指针可直接指示出摆值。

6、摆头：有上下部接头、摆杆、弹簧、杠杆、举升柄、锤壳、滑溜块及橡胶片（76×25.4×6.35mm)组成，它对摆动中心有规定力矩，对路面砖有规定压力。摆头前与后、左与右的力矩保持平衡，它是度量路面砖摩擦系数的尺度。

三、主要技术参数：

1、摆头质量：1500±30g

   摆重心距：410±5mm

2、橡胶片对砂基透水砖的正向静压力：2263g（23N）

3、橡胶片尺寸：6.35×25.4×76.2mm

4、橡胶片端部距摆动中心距离：508mm

5、橡胶片对砂基透水砖的正向静压力：22.3N±0.5N

6、仪器重量：12KG

四、砂基透水砖防滑性试验仪使用方法：

1、仪器调平：

1.1将仪器置于路面砖测点上，并使摆的摆动方向与行走方向一致；

1.2动底座上的调平螺栓，使水准泡居中；

2、调零：

2.1放松上、下两个固定把手，转动升降把手，使摆升高并能自由摆动，然后旋进紧固把手；

2.2将摆向右运动，按下安装于悬臂上的释放开关。使摆上的卡环进入开关槽，打开释放开关，摆即处于水平释放位置，并把指针抬至与摆杆平行处；

2.3按下释放开关，使摆向左带动指针摆动，当摆达到z高位置后下落时，用左手将摆杆接住，此时指针应指零；若不指零时，可稍旋紧或放松摆的调节螺母。重复本项操作，直至指针指零。
