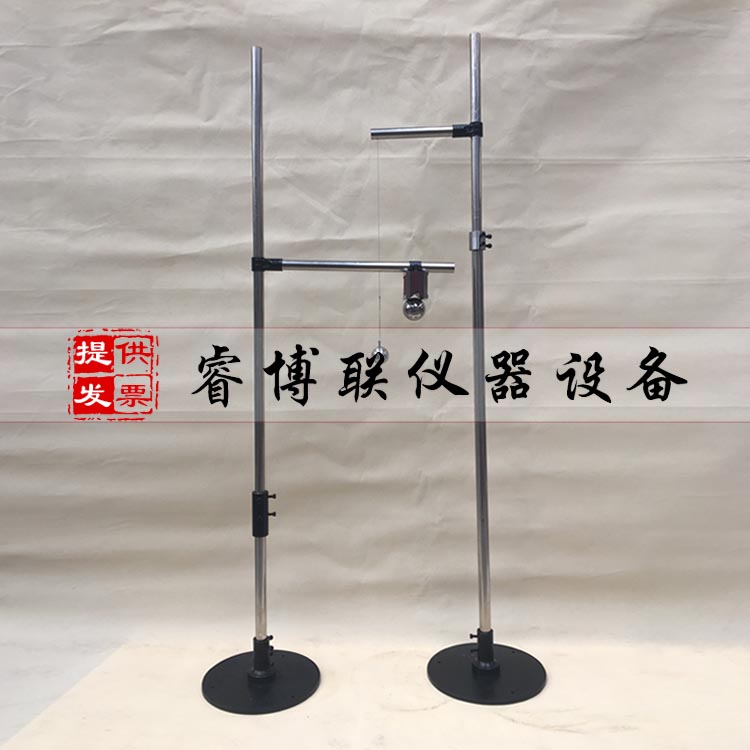

JGJ144-2004外墙外保温抗冲击试验仪 外墙外保温冲击试验仪 外墙外保温系统抗冲击试验仪

一、外墙外保温抗冲击试验仪概述：

外墙外保温冲击试验仪符合JGJ144-2004《外墙保温技术规程》A.5,B.3条的标准，该装置可对外墙外保温系统的抗冲击性能进行实验室或**试验。

二、外墙外保温抗冲击试验仪技术参数：

1、 钢球重量0.5kg, 1kg

2、 冲击高度调节范围：0.6-1.3米

3、 整机Z大高度：2.6米

三、外墙外保温抗冲击试验仪主要特点：

外墙外保温抗冲击试验仪结构简单，采用磁力抓球方式，高度可调节，操作使用方便，整机可移动，适合室内以及**使用。

四、外墙外保温抗冲击试验仪使用方法：

1、在**检测墙体时，将球架立于墙边，调整好高度，使球体中心点对正冲击点。

2、将抓球架立在旁边，抓球装置高度对在GUA球架上的刻度位置，高刻度距离球冲击中心1.02米，低度距离球冲击中心0.61米。

3、旋转抓球装置吸住球，移动抓球架，使钢丝绳拉直，旋转抓球装置放球，冲击墙体。
