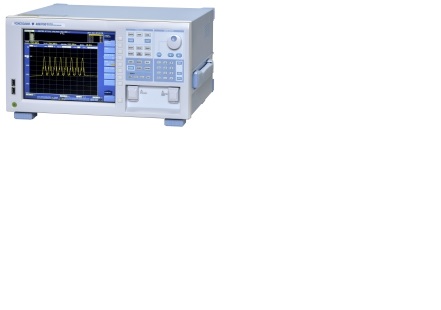

yokogawa AQ6370D 光谱分析仪

销售AQ6370D,出租AQ6370D,维修AQ6370D,回收AQ6370D,技术方案AQ6370D

AQ6370D价格,中文操作手册参数指标AQ6370D


"世界一流的光学性能


波长范围:600~1700nm

高波长精度:±0.01nm

高波长分辨率:0.02nm

大动态范围:78dB(典型值)

宽功率量程:+20~-90dBm

快速测量:0.2秒(100nm跨度)

适用于单模和多模光纤""世界一流的光学性能


波长范围:600~1700nm

高波长精度:±0.01nm

高波长分辨率:0.02nm

大动态范围:78dB(典型值)

宽功率量程:+20~-90dBm

快速测量:0.2秒(100nm跨度)

适用于单模和多模光纤

标准版和高性能版


AQ6370D共有2种机型,分别是标准版和高性能版。高性能版可以提供的波长精度更高、动态范围更大。

高波长分辨率: 0.02nm


高波长精度:±0.01nm


高性能版:±0.01nm(C波段)

标准版:±0.02nm(C+L波段)""动态范围实例

峰值±1.0nm、分辨率设置0.05nm、

开启大动态测量模式、高性能版

更陡峭的滤波边缘


高性能版AQ6370C也可以实现更大的动态范围,在峰值波长的0.2nm之内。通过单色镜更陡峭的光谱特性,可有效分离极为相近的光谱信号,并进行jing确测量。


  标准版 (-10) 高性能版 (-20)

峰值±0.2nm

峰值±0.1nm 55 dB

37 dB 58 dB (典型值60dB)

45 dB(典型值50dB)

*分辨率设置:0.02nm

AQ6370D 2


光谱陡峭实例


杂散光抑制率:80dB(典型值)


此新规格提供了杂散光抑制功能,从而不需要扫描速度较慢的大动态测量模式。AQ6370C拥有高杂散光抑制率,可以大幅缩短测量时间。


标准版 (AQ6370D-10) 高性能版 (AQ6370D-20)

7***B 76dB (Typ. 80dB)

*分辨率设置:0.1nm

AQ6370D 3


杂散光抑制率实例

关闭大动态模式、分辨率设置0.1nm、高性能版


宽功率量程:+20dBm~-90dBm


AQ6370D可以测量高功率光源,如光放大器、拉曼放大器的泵浦激光源和微弱光信号。按照测试应用和测量速度的要求,可以从7种类别中选择测量灵敏度。


改进的功率灵敏度:-85dBm(1000~1300nm)

平滑功能 - 降低被测光谱的噪声

大动态测量模式 - 输入强光信号后,易产生杂散光,通过减少杂散光的影响,可获得更大的动态范围。

自由空间输入


AQ6370D 4一台OSA可同时处理多模和单模光纤

处理多模光纤时,AQ6370D的低插入损耗有助于保持出色的测量效率。

输入连接器的插入损耗变化小

提高了测量重复性。

非物理连接

不会损坏连接的光纤。

APC功率补偿

使用APC功率补偿功能可以调整由APC连接器的插入损耗所引起的功率偏差。


出色的效率


快速测量:0.2秒/100nm


通过先进的单色镜、更快的电路和降噪技术,AQ6370C可以在0.2秒内完成100nm波长跨度的测量,无论是来自DFB-LD或DWDM的陡谱信号测量,还是宽带光源的低功率信号测量。


快速远程接口(以太网、GP-IB)


宽跨度、高分辨率扫描


在保持高波长分辨率的同时,单次扫描的测量范围可达50,001个数据采样点。这比传统系统的测量更简单、更有效率。

操作简单


曲线放大功能

通过点击和拖动鼠标可以改变显示条件,如中心波长和跨度。

可以立即放大感兴趣的区域并随意移动。

鼠标&键盘操作

前面板操作直观,便于用户使用。

鼠标使操作更简单。

用键盘可以输入标签和文件名。

简单的数据处理


AQ6370C 5USB存储

USB接口支持大容量移动存储和硬盘存储。

512MB内存

可保存20,000多个波形数据

多曲线一次保存功能

可以将7条曲线即刻保存到一个文件中。




数据记录功能


可以记录WDM分析(OSNR:光信噪比)、分布反馈激光二极管(DFB-LD)分析以及每通道多达10,000个点的多峰值测量(带时间标记)的结果。记录数据可以用表格和图形显示。非常适用于系统和器件的长期**性测试和温度循环性测试。并且,还可以将每次测量的光谱保存起来,以备回顾和故障排查之用。

AQ6370D 8

Example of the data logging display


高级标记功能


通过添加标记,可以得到功率密度和指定光谱的积分功率。通过这项新增功能,无论信号是否被调制过,都可以简单地从信号光谱中得到OSNR值。.

AQ6370D 8

Example of the advanced marker


门控采样功能


此功能方便了光传输系统的再循环回路测试。通过外部门控信号,AQ6370D可以得到正通过某特定环路的信号的光谱。相比传统的外部触发或扫描功能,它的优势体现在具备更快的速度上。


分辨率校准功能


用外部光源校准噪声等效带宽。通过这项新功能,宽谱光源的功率密度测量将变得更jing确。


多种分析功能


7 条独立曲线


同时显示多条曲线

曲线间运算(两条曲线相减)

Max/Min保持

13项数据分析功能

具有代表性的光谱分析功能有:

谱宽分析

WDM(OSNR)分析

WDM-NF(EDFA)分析

DFB-LD分析

FP-LD分析

LED分析

SMSR分析

各种滤波器分析

通过宏编程功能,可以自动组合并执行多个分析功能。

构建自动测试系统


宏编程功能AQ6370D 6

可构建简单的自动测试系统,无需外部控制器。

通过记录用户实际击键和参数选择,可轻松创建测试程序。

快速远程接口

GP-IB、RS-232和以太网(10/100base-T)接口

通过高速测量、命令处理和数据传输速度,可提高测试系统的测试吞吐量。

与SCPI兼容AQ6317**模式

可使用LabVIEW®驱动程序

易于确保精度


环境条件变化、振东和冲击对光谱分析仪等光学精密产品的影响将波及光器件,终导致光学性能降低。通过标配功能,AQ6370D只要花几分钟就可以获得更高的光学性能,便于快速开始测量。


内置波长参考源

AQ6370D标配波长参考源,可用于波长校准和光轴对准调节。

波长校准功能

通过内置波长参考源或外部光源可以自动执行校准,确保波长精度。

光轴对准调节功能

通过内置光源可以自动对准单色镜的光路,以确保仪器的高性能。

AQ6370D的整体性能高,不但适用于光器件的生产和光传输系统,还可以用于研发及其它多种用途。

光有源器件

激光二极管/光纤激光器/光纤放大器/光收发器

光无源器件

滤波器/FBG/AWG/WSS/ROADM/光纤

光传输设备(DWDM、CWDM)

支持应用光子设备的开发

DWDM系统的OSNR测量


AQ6370D 7

AQ6370D的大动态范围功能支持DWDM传输系统的jing确OSNR测量(高达50GHz间隔)。通过内置WDM分析功能可以分析WDM信号,并同时显示多达1024路WDM信号的信道波长、信道功率和OSNR。

光放大器(EDFA)测量


AQ6370D 8

ASE插值法用于测量光纤放大器评价中的增益、NF和主要参数。通过WDM-NF分析功能,可以同时测试多达1024通道的多路信号。通过每个WDM通道的曲线拟合功能,可以计算NF测量中的ASE功率。


名称 描述 文件类型



40G DWDM OSNR自动测量 40G DWDM OSNR自动测量

光谱分析仪AQ6370应用实例-气体测量 光谱分析仪AQ6370的应用实例,利用气体对于光谱的吸收作用来对气体中的各种气体的量进行分析。"
