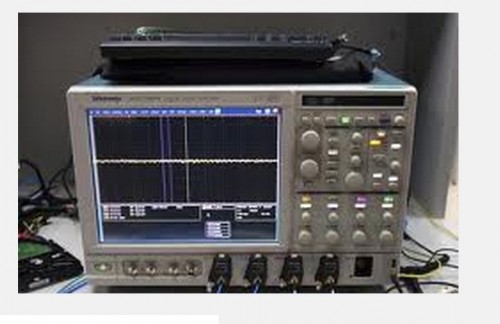

Tektronix DSA72004C 数字示波器
更新时间:2021-09-05 23:24 企业会员
北京艺丰鼎冠电子科技有限公司
  • 产品详情
  • 规格参数
  • 联系方式

Tektronix DSA72004C 数字示波器

销售DSA72004C  ,出租DSA72004C  ,维修DSA72004C  ,回收DSA72004C  ,技术方案 DSA72004C

  DSA72004C价格  ,中文操作手册 DSA72004C ,参数指标 DSA72004C


"DPO/DSA/MSO70000系列数字和混合信号示波器

DPO/DSA/MSO70000系列是市场上jing确的实时高性能示波器。20 GHz的4通道系统带宽与业内高的波形捕获功能相结合,可以发现关键信号信息,实现低噪声、高余量查看能力。通过采用市场上唯一支持高达6.25 Gb/s数据速率的基于硬件的串行码型触发技术,可以准确地捕获信号。MSO70000示波器包括16条逻辑通道及非常jing确的80 ps定时分辨率,提高了系统洞察力。这些功能相结合,提供了市场上强大、准确的实时示波器,使您能够放心地进行具挑战性的测量,而这种信心只有泰克示波器才能提供。

数字荧光示波器/ 数字串行分析仪/ 混合信号示波器

主要特点和优点

同时在全部四条通道上实现了

20, 16, 12.5, 8, 6 和4 GHz 多种带宽型号

高达50 GS/s 的实时采样率

高达250 M 样点的记录长度及MultiView ZoomTM 功能, 快速进行导航

快的波形捕获速率,每条通道高捕获速率>300,000 wfms/s

高的带宽-高达20 GHz,在新高速串行标准上执行测量

杰出的信号完整性和完美的信噪比- 观察波形真实的表现

业界先的高采样率和定时分辨率

在2通道上提供了100 GS/s的采样率(对12.5、16 和20 GHz 型号)

16 条逻辑通道,为数字和模拟信号调试提供高达80ps 定时 分辨率 (仅MSO70000)

Pinpoint®触发- 大限度地减少采集问题信号所用的时间, 高效调试问题,缩短调试时间

6.25 Gbps 实时串行触发- 保证指定NRZ 或8b/10b 码型第一 次发生时就触发采集,支持码型效应隔离诊断

搜索和标记-为感兴趣的信号提供波形码型匹配和**触发

P7500 Tri模式TM 探测系统-完美配套的4 GHz - 20 GHz 信号连接系统

应用支持:高速串行工业标准、射频信号、电源系统和存储 器设备-实现标准规定认证、自动化测试和易于使用

P6780和P6717高性能17通道逻辑探头,具有高达2.5GHz 的带宽,为当前的高速数字信号探测提供连接保障( 仅 MSO70000)""应用

设计验证,包括信号完整性、抖动和定时分析

检验、调试、检定或认证复杂的设计

根据行业标准调试串行数据并进行一致性测试

存储总线分析

设计原型启动和开关电源检验

考察瞬态现象

复杂系统的生产测试

瞬态信号或宽带宽RF 信号的频谱分析""逻辑通道 (仅MSO70000)


特性  MSO70404  MSO70604  MSO70804  MSO71254C  MSO71604C  MSO72004C

通道数  16

触发时钟/ 限定输入  1

模拟带宽

   使用P6780逻辑探头  2.5 GHz

   使用P6717逻辑探头  350 MHz

输入阻抗

   使用P6780逻辑探头  20 kΩ to ground per side or 40 kΩ differential mode ± 2.0%, 0.5 pF

   使用P6717逻辑探头  20 kΩ ± 1.0%, 3 pF

垂直分辨率  1 bit

门限电平  每通道可独立设置

门限电平精度  ± 75mV+ 设置量的3%

门限电平分辨率  5 mV

逻辑门限范围

   使用P6780逻辑探头  –2 ~ +4.5V

   使用P6717逻辑探头  –1.5 ~ +4.0V

小电压摆幅  300 mVp-p

大输入电压  ±15 V 非破坏

水平/ 时基系统


特性

DPO70404B

DSA70404B

MSO70404

DPO70604B

DSA70604B

MSO70604

DPO70804B

DSA70804B

MSO70804

DPO71254C

DSA71254C

MSO71254C

DPO71604C

DSA71604C

MSO71604C

DPO72004C

DSA72004C

MSO72004C

时基范围  20 ps/div ~ 1000 s/div  10 ps/div ~ 1000 s/div

时间分辨率

(ET/IT 模式下)  200 fs  100 fs

通道偏移校正  范围 ±75 ns

在<100 ns 时长中的增量时间测量精度(典型值);

单次;信号上升 时间= 1.2 倍示波器上升时间  1.48 ps  1.33 ps  1.24 ps  1.23 ps  1.15 ps  1.43 ps

抖动噪底(典型值)

(启用BW+ 带宽增强功能)  450 fs  450 fs  450 fs  300 fs  300 fs  400 fs

时基精度  ± 1.5ppm 初始精度,老化率<1ppm

时基延迟时间范围  –5.0 ks ~ 1.0 ks

触发抖动RMS(典型值)

增强触发关闭时1 psRMS (典型值);

增强触发启动时<100 fsRMS

采集系统




特性

DPO70404B

DSA70404B

MSO70404

DPO70604B

DSA70604B

MSO70604

DPO70804B

DSA70804B

MSO70804

DPO71254B

DSA71254B

MSO71254

DPO71604B

DSA71604B

MSO71604

DPO72004B

DSA72004B

MSO72004

采样率

实时模式1或2通道(大值)     100 GS/s

实时模式1, 2, 3 或4 通道(大值)  25 GS/s  50 GS/s

ET/IT 模式(大值)  5 TS/s  10 TS/s

每条通道大记录长度

标准配置  全部四条通道上10M(DPO70000和MSO70000系列)

全部四条通道上31.25M(仅DSA70000系列)

记录长度选项2XL  全部四条通道上31.25M(DPO70000和MSO70000系列)

记录长度选项5XL  全部四条通道上62.5M

记录长度选项10XL  全部四条通道上125M

记录长度选项20XL  N/A  全部四条通道上250M

全部四条通道上250M

时间分辨率  40 ps (25 GS/s)  10 ps (100 GS/s)

标配存储器时的 大时长  0.4ms,DPO70000 和MSO70000 系列; 1.25msDSA70000系列  0.1ms,DPO70000 和MSO70000 系列; 0.1msDSA70000 系列

选项2XL 时的 大时长  1.25ms(DPO70000 和MSO70000 系列)  0.31ms(DPO70000 和MSO70000 系列)

选项5XL 时的 大时长  2.5 ms  0.63 ms

选项10XL 时的 大时长  5.0 ms  1.3 ms

选项20XL 时的 大时长  N/A  2.5 ms

逻辑通道 (仅MSO70000)


特性  MSO70404  MSO70604  MSO70804  MSO71254C  MSO71604C  MSO72004C

采样率

所有通道(大值)  12.5 GS/s

时间分辨率  80 ps

显示通道间 时序不确定度 <160 ps

每通道大记录长度  所有通道125M(含选项10XL)  所有通道250M(含选项20XL)

小可识别脉冲宽度 <400 ps

大总线数量  16

每组总线通道数  每组总线通道数

采集模式"
