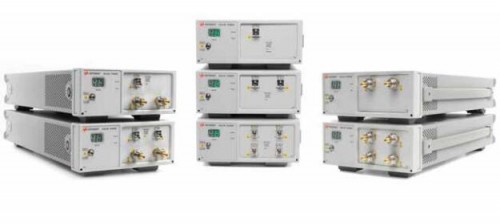

进店逛逛keysight N1092C DCA-M 采样示波器
"keysight N1092C DCA-M 采样示波器（一个光通道和两个电通道）
主要特性和功能
低成本配置
高灵敏度，噪声<5 uW
超快吞吐量，高达 250 kHz 采样率
jing确的高数据速率分析，抖动<200 fs
紧凑型设计减小体积
项目 说明
标称波长范围 830 至 1600 nm
工厂校准波长（OE 转换增益） 850/1310/1550 nm（± 20 nm）
参考接收机滤波器选件：
标准 N1092 包括滤波器以测试下列数据
速率
25.78 Gb/s（25/50/100 Gb 以太网）
26.56 Gb/s（400 Gb 以太网）
27.95 Gb/s（OTU4）
28.05 Gb/s（32x 光纤通道）
N1092-168 100Gbase-SR4 TDEC (12.4 GHz)
N1092-206 20.6 Gb/s
zui大光通道 –3 dBo 带宽为 28 GHz，可使用 32xFC 滤波器设置实现。在进行再认证期间，所测
得的频响数据符合性能测试极限对系统间测量不确定度的要求。
20.6 Gb/s 滤波器 25.78/26.56 Gb/s 27.95/28.05 Gb/s
在 850 nm 时的灵敏度1
（特征 — 进行模板测试的zui
小平均功率）
–11.5 dBm –11 dBm –10 dBm
在 1310/1550 nm 时的灵敏度1
（特征 — 进行模板测试的zui
小平均功率）
–13 dBm –12.5 dBm –12 dBm
1. 通常表示受示波器噪声影响，理想眼图模板裕量将接近 0% 时的功率电平。提供非指定的品质因数，以对比
不同光通道的灵敏度。这些值可使用特征噪声值来计算。
TDEC 滤波器 20.6 Gb/s 滤波器 25.78/26.56 Gb/s 27.95/28.05 Gb/s
在 850 nm 时的 RMS 噪声
特征 5 µW 7 µW 8 µW 9.5 µW
zui大值 7 µW 9 µW 10 µW 11 µW
在 1310 nm 时的 RMS 噪声
特征 3 µW 5 µW 5.5 µW 6 µW
zui大值 5 µW 7 µW 7 µW 8 µW
在 1550 nm 时的 RMS 噪声
特征 3.5 µW 5 µW 5.5 µW 6 µW
zui大值 5.5 µW 7.5 µW 7.5 µW 8.5 µW
14 | 是德科技 | N1090A、N1092A/B/C/D/E 和 N1094A/B DCA-M 光电信号采样示波器 — 技术资料
比例系数（每格）
zui小值 5 µW
zui大值 500 µW
CW 精度（单标记，以平均功率监测为参考）
单模 ± 30 μW ± 3% ± 连接器不确定度
连续波偏置范围（以距离屏幕底部两格为基准） 0 mW 至 3 mW
ADC 分辨率 16 位
平均功率监测 -30 至 0 dBm
平均功率监测精度
单模 ±5% ±200 nW ±连接器不确定度
多模（特征值） ±10% ±200 nW ±连接器不确定度
由于模式填充条件的变化，多模光纤中测得功率的变化将会大于单模光纤中的测得功率。
如果用户需要进行zuijing确的功率测量，可使用光功率计进行多模功率测量。
用户校准的精度（假设连接器始终连接）
单模 ±3% ±200 nW ± 功率计不确定度，温度
变化 < 5 ℃
多模（特征值） ±10% ±200 nW ± 功率计不确定度，温度
变化 < 5 ℃
zui大输入功率
zui大显示输入 4 mW (6 dBm)
无破坏峰值功率zui大值 5 mW (+7 dBm)
输入回波损耗（FC/PC 连接器全填充光纤）
光纤输入 50/125 µm
1310/1550 nm > 24 dB
N1092A/B/D 光通道技术指标
15 | 是德科技 | N1090A、N1092A/B/C/D/E 和 N1094A/B DCA-M 光电信号采样示波器 — 技术资料
电输入通道
输入连接器
2.4 mm（阳头）
带宽，3 dB（用户可选） 20、33、40 和 501
GHz（特征值）
跳变时间（10% 至 90%，从 TR = 0.35/带宽中计算得出）
20 GHz 带宽 17.5 ps（计算值）
33 GHz 带宽 10.6 ps（计算值）
40 GH 带宽1 8.8 ps（计算值）
50 GH 带宽1 7.0 ps（计算值）
通道间偏移范围
± 100 ps
有效值噪声
20 GHz 带宽 310 μV（特征值）
33 GHz 带宽 450 μV（特征值）
40 GHz 带宽1 500 μV（特征值）
50 GHz 带宽1 600 μV（特征值）
RMS 噪声（zui大值） 700 μV（50 GHz 带宽设置）
比例系数（每格）
zui小值 1 mV/格
zui大值 100 mV/格
直流精度（V**G 测量值）
20, 33, 40, 50 GHz ± 1.15 mV（特征值）
20, 33, 40, 50 GHz ± 2 mV ±（通道偏置读数）的 4%
ADC 分辨率 16 位
直流偏置范围
以屏幕中心为基准 ± 500 mV
输入动态范围
相对于通道偏置 ± 400 mV
zui大输入信号
± 2V (+16 dBm)
额定输入阻抗
50 Ω（特征值）
反射（上升时间为 30 ps）
20%（特征值）
1. 40 GHz 和 50 GHz 性能仅在配以 N1094 选件 050 和 N1092C/E 时可提供。
N1092/4 电通道技术指标
N1092/4 时钟触发输入技术指标
项目 说明
时钟输入带宽1 0.5 至 28.5 GHz
时钟输入灵敏度 200 mVpp
zui大输入信号 2.6 Vp-p
标称阻抗（交流耦合） 50 Ω
时钟输入连接器 2.92 mm（阴头）
1. 当通道子速率时钟的输入数据速率超过 500 Mb/s 并且时钟分频比为 2 的幂时（例如，2，4，8，16……），zui
小时钟输入频率可降至 100 MHz。
16 | 是德科技 | N1090A、N1092A/B/C/D/E 和 N1094A/B DCA-M 光电信号采样示波器 — 技术资料
N1092/4 水平时基技术指标
项目 说明
比例系数 全量程为 10 格
zui小值 100 fs/格
zui大值 100 us/格
采样时延 小于 10 ns.前面板时钟输入与前面板通道输
入间的时间偏置
时间间隔精度
在水平校准温度± 5 °C（± 41 °F）内进行
的双游标测量。
如果延迟设置小于绝对zui小延迟 1 ns，则精度
为 1 ps + 测量时间间隔的 0.2%
如果延迟设置大于绝对zui小延迟 1 ns，则精度
为 5 ps + 测量时间间隔的 0.1%
抖动（斜率 ≥ 2 V/ns） < 450 fs rms
选件 LOJ < 160 fs rms
时间间隔分辨率
（时间间隔分辨率是您能表征两点间的zui小
时间）
（屏幕直径)/(记录长度) 或 40 fs，取两者中
的较大值
显示单位 比特或时间
记录长度 16 至 131,072 采样点，以 1 为增量
采样率
采样率不会因多通道配置而改变 100 kHz
选件 FS1 250 kHz
N1092/4 环境技术指标
项目 说明
使用 室内
温度
工作 10 至 +40 ℃（50 至 +104 °F）
非工作 –40 至 +70 ℃（–40 至 +158 °F）
工作海拔高度 高达 4600 米（15000 英尺）
zui大相对湿度 温度在 31 ℃（87.8 °F）时，相对湿度为 80%；
温度升高到 40 °C（104 °F）时，相对湿度线性
降低至 50%
线路电源 100/120 Vac
50/60/400 Hz
220/240 Vac
50/60 Hz
zui大功率 290 W
本产品能够在电源电压标称值 ± 10% 的电压波
动范围内工作
重量
主机（特征） 6.20 千克（13.68 磅）
不包括前置连接器和后支脚（高 x 宽 x 深） 88.26 毫米 x 207.40毫米 x 485毫米
（3.48 英寸 x 8.17 英寸 x 19.01 英寸）
包括前置连接器和后支脚（高 x 宽 x 深） 103.31 毫米 x 219.56 毫米 x 517.80 毫米
（4.07英寸 x 8.64英寸 x 20.39 英寸）
包括前盖和后支脚（高 x 宽 x 深） 110.18 毫米 x 219.56 毫米 x 550.71 毫米
（4.34 英寸 x 8.64 英寸 x 21.68 英寸）
选件
选件
Advanced Feature
N1092C-FS1 Fast sampling rate
N1092C-IRC Optical impulse response correction to provide ideal channel response
N1092C-PLK Pattern lock trigger hardware
Calibration document
N1092C-UK6 Commercial Calibration Certificate with Test Data
Filter rate
N1092C-168 25.78 Gb/s TDEC filter
N1092C-206 Add 20.6 Gb/s reference receiver
N1092C-280 25 to 29 GBaud filters
Hardware configuration
N1092C-30A 30 GHz Amplified
Fixed Node-Locked SW Licenses
N1092C-200 Enhanced Jitter Analysis Software, Fixed Perpetual License
N1092C-201 Advanced W**eform Analysis Software, Fixed Perpetual License
N1092C-300 Advanced Amplitude Analysis/Rin/Q-Factor, Fixed Perpetual License
N1092C-401 Advanced Eye Analysis Software, Fixed Perpetual License
N1092C-500 Productivity Package, Fixed Perpetual License
N1092C-9FP PAM-N Analysis SW, Fixed Perpetual License
N1092C-EFP Flex Eye - Independent Channel Acquisition and Control
N1092C-SIM InfiniiSim-DCA W**eform Transformation SW, Fixed Perpetual License
N1092C-TFP IEEE TDECQ analysis, Fixed Perpetual License
Trigger and timebase
N1092C-LOJ Low jitter timebase
N1092C-STB Standard timebase
Accessories
N1092C-1CM Single instrument rack mount kit
N1092C-1CN Dual instrument side by side rack mount kit
选件 说明
选件 FS1 将采样率从 100 kSa/s 增加至 250 kSa/s
选件 LOJ 将残余抖动从 400 fs 降至 < 200 fs
选件 PLK 添加码型锁定功能
选件 200 高级抖动分析
选件 201 高级波形分析
选件 300 高级幅度/噪声分析
选件 401 高级眼图分析
选件 500 生产力套装**（快速眼图、TDEC）
选件 9FP PAM-N 分析
选件 SIM Infinisim 波形转化**
选件 COC 校准
选件 UK6 包含测试数据的商业校准
选件 1CM 单个仪器机架安装套件
选件 1CN 双仪器并排机架安装套件
选件 EFP Flex 眼图独立通道采集
选件 TFP IEEE 802.3 TDECQ 分析选件
1. 如果需要运行选件 200、201、300、401、500、9FP、EFP、EFP 和 选件 SIM 的功能，可以在 N1092上，或控制
N1092 的计算机上，或用来控制 N1092 的 86100 主机上安装适当的许可证。
订购信息 — N1092A/B/C/D/E 和 N1094A/B
当 N1092/4 通过 USB 连接由 PC 控制时，它是一个完整的测量系统，不再需要示波器主
机。N1092 标配用于 25.78、26.56、27.95 和 28.05 Gb/s 一致性测试的光参考接收机。N1092C
和 N1092E 包括 50 GHz 电通道。N1094 电通道可采用 33 或 50 GHz 电带宽进行配置。
型号 说明
N1092A 一个光通道
N1092B 两个光通道
N1092C 一个光通道，两个电通道
N1092D 四个光通道
N1092E 两个光通道，两个电通道
N1094A 两个电通道
N1094B 四个电通道
下列选件可用于 N1092 型号。选件价格视型号和光通道数量而定（N1092A/C、N1092B/E 和
N1092D 分别拥有一个、两个或四个光通道）。
选件 说明
选件 168 25.78 Gb/s TDEC滤波器（100Gbase-SR4）
选件 206 20.6 Gb/s 参考接收机
选件 IRC 扩展光通道带宽至 45 GHz（–3 dBo），并允许以从 8 Gb/s 至 42 Gb/s 的
任意数据速率创建参考接收机滤波器""主要特性和功能
低成本配置
??高灵敏度，噪声<5 uW
??超快吞吐量，高达 250 kHz 采样率
??较精确的高数据速率分析，抖动<200 fs
??紧凑型设计减小体积
项目 说明
标称波长范围 830 至 1600 nm
工厂校准波长（OE 转换增益） 850/1310/1550 nm（± 20 nm）
参考接收机滤波器选件：
标准 N1092 包括滤波器以测试下列数据
速率
25.78 Gb/s（25/50/100 Gb 以太网）
26.56 Gb/s（400 Gb 以太网）
27.95 Gb/s（OTU4）
28.05 Gb/s（32x 光纤通道）
N1092-168 100Gbase-SR4 TDEC (12.4 GHz)
N1092-206 20.6 Gb/s
大光通道 –3 dBo 带宽为 28 GHz，可使用 32xFC 滤波器设置实现。在进行再认证期间，所测
得的频响数据符合性能测试J限对系统间测量不确定度的要求。
20.6 Gb/s 滤波器 25.78/26.56 Gb/s 27.95/28.05 Gb/s
在 850 nm 时的灵敏度1
（特征 — 进行模板测试的
小平均功率）
–11.5 dBm –11 dBm –10 dBm
在 1310/1550 nm 时的灵敏度1
（特征 — 进行模板测试的
小平均功率）
–13 dBm –12.5 dBm –12 dBm
1. 通常表示受示波器噪声影响，理想眼图模板裕量将接近 0% 时的功率电平。提供非指定的品质因数，以对比
不同光通道的灵敏度。这些值可使用特征噪声值来计算。
TDEC 滤波器 20.6 Gb/s 滤波器 25.78/26.56 Gb/s 27.95/28.05 Gb/s
在 850 nm 时的 RMS 噪声
特征 5 μW 7 μW 8 μW 9.5 μW
大值 7 μW 9 μW 10 μW 11 μW
在 1310 nm 时的 RMS 噪声
特征 3 μW 5 μW 5.5 μW 6 μW
大值 5 μW 7 μW 7 μW 8 μW
在 1550 nm 时的 RMS 噪声
特征 3.5 μW 5 μW 5.5 μW 6 μW
大值 5.5 μW 7.5 μW 7.5 μW 8.5 μW
14 | 是德科技 | N1090A、N1092A/B/C/D/E 和 N1094A/B DCA-M 光电信号采样示波器 — 技术资料
比例系数（每格）
小值 5 μW
大值 500 μW
CW 精度（单标记，以平均功率监测为参考）
单模 ± 30 μW ± 3% ± 连接器不确定度
连续波偏置范围（以距离屏幕底部两格为基准） 0 mW 至 3 mW
ADC 分辨率 16 位
平均功率监测 -30 至 0 dBm
平均功率监测精度
单模 ±5% ±200 nW ±连接器不确定度
多模（特征值） ±10% ±200 nW ±连接器不确定度
由于模式填充条件的变化，多模光纤中测得功率的变化将会大于单模光纤中的测得功率。
如果用户需要进行较精确的功率测量，可使用光功率计进行多模功率测量。
用户校准的精度（假设连接器始终连接）
单模 ±3% ±200 nW ± 功率计不确定度，温度
变化 < 5 ℃
多模（特征值） ±10% ±200 nW ± 功率计不确定度，温度
变化 24 dB
N1092A/B/D 光通道技术指标
15 | 是德科技 | N1090A、N1092A/B/C/D/E 和 N1094A/B DCA-M 光电信号采样示波器 — 技术资料
电输入通道
输入连接器
2.4 mm（阳头）
带宽，3 dB（用户可选） 20、33、40 和 501
GHz（特征值）
跳变时间（10% 至 90%，从 TR = 0.35/带宽中计算得出）
20 GHz 带宽 17.5 ps（计算值）
33 GHz 带宽 10.6 ps（计算值）
40 GH 带宽1 8.8 ps（计算值）
50 GH 带宽1 7.0 ps（计算值）
通道间偏移范围
± 100 ps
有效值噪声
20 GHz 带宽 310 μV（特征值）
33 GHz 带宽 450 μV（特征值）
40 GHz 带宽1 500 μV（特征值）
50 GHz 带宽1 600 μV（特征值）
RMS 噪声（大值） 700 μV（50 GHz 带宽设置）
比例系数（每格）
小值 1 mV/格
大值 100 mV/格
直流精度（V**G 测量值）
20, 33, 40, 50 GHz ± 1.15 mV（特征值）
20, 33, 40, 50 GHz ± 2 mV ±（通道偏置读数）的 4%
ADC 分辨率 16 位
直流偏置范围
以屏幕中心为基准 ± 500 mV
输入动态范围
相对于通道偏置 ± 400 mV
大输入信号
± 2V (+16 dBm)
额定输入阻抗
50 Ω（特征值）
反射（上升时间为 30 ps）
20%（特征值）
1. 40 GHz 和 50 GHz 性能仅在配以 N1094 选件 050 和 N1092C/E 时可提供。
N1092/4 电通道技术指标
N1092/4 时钟触发输入技术指标
项目 说明
时钟输入带宽1 0.5 至 28.5 GHz
时钟输入灵敏度 200 mVpp
大输入信号 2.6 Vp-p
标称阻抗（交流耦合） 50 Ω
时钟输入连接器 2.92 mm（阴头）
1. 当通道子速率时钟的输入数据速率超过 500 Mb/s 并且时钟分频比为 2 的幂时（例如，2，4，8，16……），
小时钟输入频率可降至 100 MHz。
16 | 是德科技 | N1090A、N1092A/B/C/D/E 和 N1094A/B DCA-M 光电信号采样示波器 — 技术资料
N1092/4 水平时基技术指标
项目 说明
比例系数 全量程为 10 格
小值 100 fs/格
大值 100 us/格
采样时延 小于 10 ns.前面板时钟输入与前面板通道输
入间的时间偏置
时间间隔精度
在水平校准温度± 5 °C（± 41 °F）内进行
的双游标测量。
如果延迟设置小于小延迟 1 ns，则精度
为 1 ps + 测量时间间隔的 0.2%
如果延迟设置大于小延迟 1 ns，则精度
为 5 ps + 测量时间间隔的 0.1%
抖动（斜率 ≥ 2 V/ns） < 450 fs rms
选件 LOJ < 160 fs rms
时间间隔分辨率
（时间间隔分辨率是您能表征两点间的小
时间）
（屏幕直径)/(记录长度) 或 40 fs，取两者中
的较大值
显示单位 比特或时间
记录长度 16 至 131,072 采样点，以 1 为增量
采样率
采样率不会因多通道配置而改变 100 kHz
选件 FS1 250 kHz
N1092/4 环境技术指标
项目 说明
使用 室内
温度
工作 10 至 +40 ℃（50 至 +104 °F）
非工作 –40 至 +70 ℃（–40 至 +158 °F）
工作海拔高度 高达 4600 米（15000 英尺）
大相对湿度 温度在 31 ℃（87.8 °F）时，相对湿度为 80%；
温度升高到 40 °C（104 °F）时，相对湿度线性
降低至 50%
线路电源 100/120 Vac
50/60/400 Hz
220/240 Vac
50/60 Hz
大功率 290 W
本产品能够在电源电压标称值 ± 10% 的电压波
动范围内工作
重量
主机（特征） 6.20 千克（13.68 磅）
不包括前置连接器和后支脚（高 x 宽 x 深） 88.26 毫米 x 207.40毫米 x 485毫米
（3.48 英寸 x 8.17 英寸 x 19.01 英寸）
包括前置连接器和后支脚（高 x 宽 x 深） 103.31 毫米 x 219.56 毫米 x 517.80 毫米
（4.07英寸 x 8.64英寸 x 20.39 英寸）
包括前盖和后支脚（高 x 宽 x 深） 110.18 毫米 x 219.56 毫米 x 550.71 毫米
（4.34 英寸 x 8.64 英寸 x 21.68 英寸）
选件
选件
Advanced Feature
N1092C-FS1 Fast sampling rate
N1092C-IRC Optical impulse response correction to provide ideal channel response
N1092C-PLK Pattern lock trigger hardware
Calibration document
N1092C-UK6 Commercial Calibration Certificate with Test Data
Filter rate
N1092C-168 25.78 Gb/s TDEC filter
N1092C-206 Add 20.6 Gb/s reference receiver
N1092C-280 25 to 29 GBaud filters
Hardware configuration
N1092C-30A 30 GHz Amplified
Fixed Node-Locked SW Licenses
N1092C-200 Enhanced Jitter Analysis Software, Fixed Perpetual License
N1092C-201 Advanced W**eform Analysis Software, Fixed Perpetual License
N1092C-300 Advanced Amplitude Analysis/Rin/Q-Factor, Fixed Perpetual License
N1092C-401 Advanced Eye Analysis Software, Fixed Perpetual License
N1092C-500 Productivity Package, Fixed Perpetual License
N1092C-9FP PAM-N Analysis SW, Fixed Perpetual License
N1092C-EFP Flex Eye - Independent Channel Acquisition and Control
N1092C-SIM InfiniiSim-DCA W**eform Transformation SW, Fixed Perpetual License
N1092C-TFP IEEE TDECQ analysis, Fixed Perpetual License
keysight N1092C DCA-M 采样示波器
Trigger and timebase
N1092C-LOJ Low jitter timebase
N1092C-STB Standard timebase
keysight N1092C DCA-M 采样示波器
Accessories
N1092C-1CM Single instrument rack mount kit
N1092C-1CN Dual instrument side by side rack mount kit
选件 说明
选件 FS1 将采样率从 100 kSa/s 增加至 250 kSa/s
选件 LOJ 将残余抖动从 400 fs 降至 < 200 fs
选件 PLK 添加码型锁定功能
选件 200 高级抖动分析
选件 201 高级波形分析
选件 300 高级幅度/噪声分析
选件 401 高级眼图分析
选件 500 生产力套装**（快速眼图、TDEC）
选件 9FP PAM-N 分析
选件 SIM Infinisim 波形转化**
选件 COC 校准
选件 UK6 包含测试数据的商业校准
选件 1CM 单个仪器机架安装套件
选件 1CN 双仪器并排机架安装套件
选件 EFP Flex 眼图独立通道采集
选件 TFP IEEE 802.3 TDECQ 分析选件
1. 如果需要运行选件 200、201、300、401、500、9FP、EFP、EFP 和 选件 SIM 的功能，可以在 N1092上，或控制
N1092 的计算机上，或用来控制 N1092 的 86100 主机上安装适当的许可证。
订购信息 — N1092A/B/C/D/E 和 N1094A/B
当 N1092/4 通过 USB 连接由 PC 控制时，它是一个完整的测量系统，不再需要示波器主
机。N1092 标配用于 25.78、26.56、27.95 和 28.05 Gb/s 一致性测试的光参考接收机。N1092C
和 N1092E 包括 50 GHz 电通道。N1094 电通道可采用 33 或 50 GHz 电带宽进行配置。
型号 说明
N1092A 一个光通道
N1092B 两个光通道
N1092C 一个光通道，两个电通道
N1092D 四个光通道
N1092E 两个光通道，两个电通道
N1094A 两个电通道
N1094B 四个电通道
下列选件可用于 N1092 型号。选件价格视型号和光通道数量而定（N1092A/C、N1092B/E 和
N1092D 分别拥有一个、两个或四个光通道）。
选件 说明
选件 168 25.78 Gb/s TDEC滤波器（100Gbase-SR4）
选件 206 20.6 Gb/s 参考接收机
选件 IRC 扩展光通道带宽至 45 GHz（–3 dBo），并允许以从 8 Gb/s 至 42 Gb/s 的
任意数据速率创建参考接收机滤波器"
