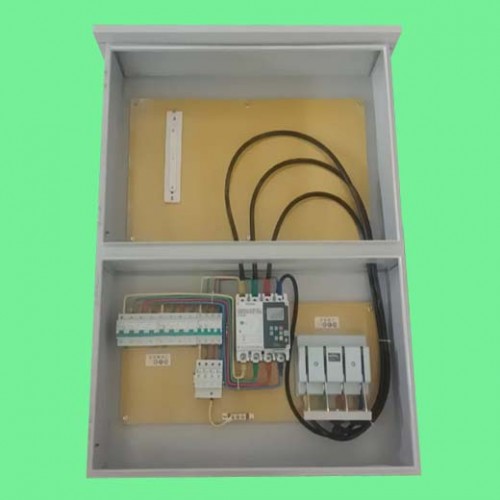

低压光伏并网柜主要适用于光伏电站的小电源并网供电系统。主要由防孤岛保护装置、隔离刀开关、并网断路器、防雷器、温湿度控制器、电能计量装置和柜体附件等组成。

  光伏并网柜概述

  主要用于交流400V低压系统的分布式光伏发电项目，低压光伏并网柜主要有防孤岛保护装置（还可加装故障解列装置、电能质量在线监测装置）、隔离刀开关、并网断路器、防雷器、温湿度控制器、电能计量装置和柜体等组成。柜型及柜体尺寸根据**情况定做为MNS,GCS,GCK,GGD这几种。

  低压光伏并网柜的作用

  当光伏发电系统出线电压、频率、过负荷等异常情况，对本站设备造成威胁或对电网侧产生冲击和影响时，光伏防孤岛装置可以迅速向并网断路器发出跳闸命令，迅速切除故障电路。当故障排除电网电压回复正常，防孤岛保护装置监测正常会自动合上并网断路器。

  当电网侧出线电压、频率、过负荷等异常情况，对本站设备造成冲击和影响时，光伏防孤岛装置也能迅速监测并对并网断路器发出跳闸命令，从而迅速断开并网开关，防止孤岛效应。

  当光伏发电系统本侧出现故障，而电网侧正常，这事需要相关工作人员检修，这事光伏并网设备能有效防止电网侧向光伏侧反送电，从而保证了光伏侧检修人员的生命安全。

  光伏并网柜的功能

  保护功能

  防孤岛装置具有被动孤岛检测、有压自动合闸、过欠压保护、高低频保护、逆功率保护等。

  自动并网

  防孤岛保护装置具有失压跳闸（电网失压）和有压自动重合闸功能，在电压异常时跳闸，电压回复正常可以自动并网合闸。同时具备智能通讯功能，可以和**系统通讯组网，远程操作断路器分合闸，远程查看并网柜各种电参量及开关位置信息。

  电度计量

  压光伏并网柜可以加装计量仓，计量仓带铅封装置，可以有效防止窃电。计量仓内可以安装计量装置和负控装置（一般当地供电局提供），可以很好的记录发电量情况。
