江普天阀门蝶阀按工作压力分：
①真空蝶阀，工作压力低于标准大气压的蝶阀。
②低压蝶阀，公称压力pn≤1.6mpa的蝶阀。
③中压蝶阀，公称压力pn为2.5~6.4mpa的蝶阀。
④高压蝶阀。公称压力pn为10.0~80.ompa的蝶阀。
5)按工作温度分：
①高温蝶阀，t>450℃的蝶阀。
②中温蝶阀，1200℃
③常温蝶阀，-29℃
④低温蝶阀，-loo℃
⑤*温蝶阀，f≤-1000c的蝶阀。
6)按连接方式分：对夹式蝶阀、法兰式蝶阀、支耳式蝶阀、焊接式蝶阀。
根据不同的方式可以将蝶阀种类通过以上六种办法进行分类。

浙江普天蝶阀

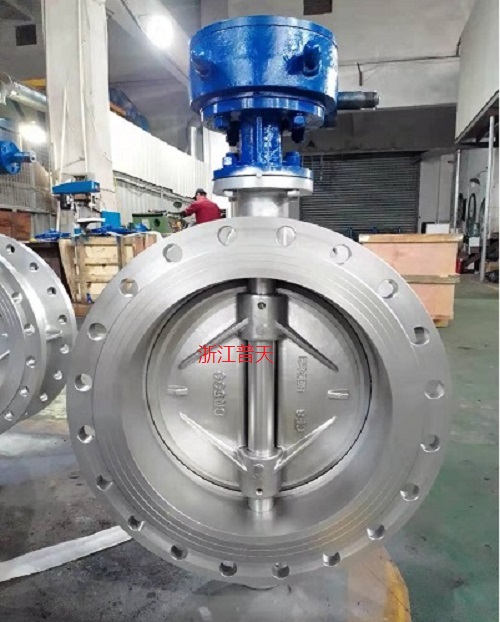

蝶阀又叫翻板阀，是一种结构简单的调节阀，可用于低压管道介质的开关控制的蝶阀是指关闭件（阀瓣或蝶板）为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，阀门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和介质等各种类型流体的流动。在管道上主要起切断和节流作用。蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。

主要由阀体，阀杆、蝶板和密封圈组成。阀体呈圆筒形，轴向长度短，内置蝶板。

工作原理

蝶板由阀杆带动，若转过90°，便能完成一次启闭。改变蝶板的偏转角度，即可控制介质的流量。

使用工况和介质：蝶阀适用于发生炉、煤气、天然气、液压石油厂、城市煤气、冷热空气、化工冶炼和发电环保、建筑给排水等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上，用于调节和截断介质的流动。浙江普天阀门有限公司

功能用途要耐高温、必须使用硬密封、但泄漏量大；要零泄漏、必须使用软密封、却不耐高温。为克服双偏心蝶阀这一矛盾、又对蝶阀进行了第三次偏心。其结构特征为在双偏心的阀杆轴心位置偏心的同时、使蝶板密封面的圆锥型轴线偏斜于本体圆柱轴线、也就是说、经过第三次偏心后、蝶板的密封断面不再是真圆、而是椭圆、其密封面形状也因此而不对称、一边倾斜于本体中心线、另一边则平行于本体中心线。

蝶阀(英文：butterfly valve)是指关闭件(阀瓣或蝶板)为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流作用。蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。浙江普天蝶阀全开到全关通常是小于90° ，蝶阀和蝶杆本身没有自锁能力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。采用蜗轮减速器，不仅可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操作性能。工业用蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采用碳钢制造，阀板的密封圈采用金属环代替橡胶环。大型高温蝶阀采用钢板焊接制造，主要用于高温介质的烟风道和煤气管道。

这种结构的特点是将蝶板周边外侧加工成外斜锥面，将密封阀座内侧加工成内斜锥面。这时蝶阀的密封断面变成了椭圆形，蝶板密封面的形状也因此上下不对称。由于密封面为斜锥形，被阀杆轴分隔为偏大的一侧蝶板沿着大倾斜曲面向上方压向阀座，偏小的一侧蝶板沿着小倾斜曲面向下方压向阀座。蝶板密封圈与阀座间的密封不是靠阀座的弹性变形，而是严格依靠接触面的压紧实现密封，浙江普天三偏心蝶阀的开闭基本上无摩擦，并且随着关闭压力的增加，阀门越关越紧。

三偏心蝶阀通常采用金属硬密封阀座，解决了耐高温的问题。在蝶板周边镶装着由不锈钢薄板与石墨薄板相互交错层叠而成的多层密封圈，浙江普天这种密封具有金属硬密封和弹性软密封的双重优点，解决了泄漏问题。从三偏心蝶阀的结构原理不难看出，三偏心蝶阀有以下优点：1）密封性能好，提高了系统的可靠性；2）摩擦阻力小，开闭省力、灵活；3）使用寿命长，可以实现反复多次开关；4）承压及耐高温能力强，适用范围广。

目前，这种结构的蝶阀在西欧和北美等的一些*被量多采用。在实际工程中，如果系统的工作压力不小于1.0MPa或在需要经常开启的重要部位均可选用三偏心蝶阀。

订货时请注明：

一、1、产品型号 2、公称通径DN，额定流量Kv 3、信号压力、弹簧范围　4、流量特性 5、阀前、阀后压力　6、介质种类　7、介质工作温度范围　8、阀体、阀塞套筒材质　9、是否带附件，说明型号 10、是否有其它特殊要求

二、若已经由设计单位选定我公司的阀门型号，请您根据阀门参数直接与我们销售中心订购。

电动调节型蝶阀

浙江普天只供阀门，电装有电装厂家供货，电动调节蝶阀属于电动阀门和电动调节阀中的一个品种。连接方式主要有：法兰式和对夹式。是工业自动化控制领域中的重要执行单元。电动调节蝶阀安装要点两大分析：安装位置、高度、进出口方向必须符合设计要求，注意介质流动的方向应与阀体所标箭头方向一致，连接应牢固紧密。电动调节蝶阀安装前必须进行外观检查，阀门的铭牌应符合现行*标准《通用阀门标志》GB12220的规定。对于工作压力大于1.0MPa及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验。合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。电动调节蝶阀按结构形式可分为偏置板式、垂直板式、斜板式和杠杆式。按密封形式可分为软密封型和硬密封型两种。软密封型一般采用橡胶环密封，硬密封型通常采用金属环密封。

选用规则

阀杆直径：对多回转类明杆阀门，浙江普天阀门，便不能组装成电动阀门。如有本公司选型。因此，如果电动蝶阀装置允许通过的大阀杆直径不能通过所配阀门的阀杆，电动装置空心输出轴的内径必需大于明杆阀门的阀杆外径。对局部回转阀门以及多回转阀门中的暗杆阀门，虽不用考虑阀杆直径的通过问题，但在选配时亦应充分考虑阀杆直径与键槽的尺寸，使组装后能正常工作。

操作力矩：操作力矩是选择阀门电动装置的主要参数。电动蝶阀运动过程可由行程、转矩或轴向推力的大小来控制。由于阀门电动装置的工作特性和利用率取决于阀门的种类、装置工作规范及阀门在管线或设备上的位置， 阀门电动蝶阀装置是实现阀门程控、自控和遥控不可缺少的设备。因此，正确选择阀门电动装置，对防止出现超负荷现象(工作转矩高于控制转矩)至关重要。通常，正确选择阀门电动蝶阀装置的依据。

电动装置输出力矩应为阀门操作大力矩的1.2-1.5倍。

电动蝶阀操作推力：阀门电动装置的主机结构有两种：一种是不配置推力盘。输出力矩通过推力盘中的阀杆螺母转换为输出推力。直接输出力矩；另一种是配置推力盘。

输出轴转动圈数：阀门电动装置输出轴转动圈数的多少与阀门的公称通径、阀杆螺距、螺纹头数有关。H为阀门开启高度，要按M=HZS计算(M为电动装置应满足的总转动圈数。S为阀杆传动螺纹螺距，Z为阀杆螺纹头数。订货时请注明：

一、1、产品型号 2、公称通径DN，额定流量Kv 3、信号压力、弹簧范围　4、流量特性 5、阀前、阀后压力　6、介质种类　7、介质工作温度范围　8、阀体、阀塞套筒材质　9、是否带附件，说明型号 10、是否有其它特殊要求

二、若已经由设计单位选定浙江普天公司的阀门型号，请您根据阀门参数直接与我们销售中心订购。

三、当您使用的场合非常重要或环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师*会专心为您审核与分析。
