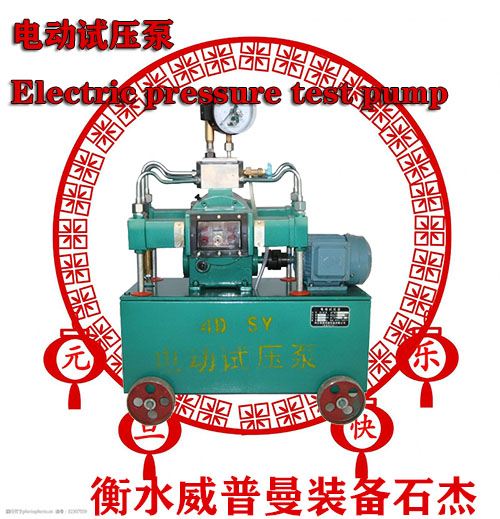

一种压力覆盖范围广的大流量电动试压泵技术**域大流量电动试压泵新型申请涉及试压泵技术**域，具体是一种压力覆盖范围广的大流量电动试压泵。

背景技术

[0002] 试压泵是**各类压力容器、管道、阀门、锅炉、钢瓶、消防器材等作水压试验和验室中获得高压液体的检测设备。

[0003] 现有技术中的试压泵在使用时，流量较小，效率低，高压力覆盖范围较小，使用不便，在试压时缺乏泄压等保护结构，安全性不足，且试压泵只能采用电机作为动力源驱动，在野外无电源的条件下无法作业，适用性较低。

发明内容

[0004] 为了解决试压泵在使用时，流量较小，效率低，高压力覆盖范围较小，使用不便，在试压时缺乏泄压等保护结构，安全性不足，且试压泵只能采用电机作为动力源驱动，在野外无电源的条件下无法作业，适用性较低的问题，本实用新型提供一种压力覆盖范围广的大流量电动试压泵，以解决上述的问题。

[0005] 为实现上述目的，本实用新型提供如下技术方案：

[0006] 一种压力覆盖范围广的大流量电动试压泵，包括机架，所述机架**部固定连接有水箱部分，所述水箱部分一侧设置有液力端，所述液力端一侧安装有止回泄压阀，所述机架**部固定连接有电机本体，所述电机本体的输出轴固定连接有皮带轮一，所述皮带轮一一侧设置有皮带轮二。

[0007] 进一步地，所述皮带轮一和皮带轮二之间套接有皮带，所述皮带轮二与机架之间转动连接。

[0008] 进一步地，所述皮带轮二/贯穿插设有曲轴。

[0009] 进一步地，所述电机本体一侧设置有动力端，所述动力端一侧与机架固定连接。

[0010] 进一步地，所述水箱部分一侧设置有安全阀。

[0011] 进一步地，所述机架**部固定连接有支撑架，所述支撑架一侧固定连接有电机启动器。

[0012] 进一步地，所述电机启动器与电机本体之间采用电性连接。

[0013] 与现有技术相比，本实用新型的有益效果是：

[0014] 1、本实用新型中，通过电机本体驱动皮带轮一转动，皮带轮一与皮带轮二之间通过皮带传动，在皮带轮一转动时驱动皮带轮二转动，进而实现皮带轮二和曲轴的减速转动，由曲轴连杆机构将旋转运动转换为直线往复运动，带动柱塞往复运动，具备结构紧凑、流量大、效率高、高压力覆盖范围宽的**点。

[0015] 2、本实用新型中，通过机架底部安装的车轮，便于整个装置的移动，整个装置可采用电机或柴油机等作为动力源进行驱动，适合室内外或野外无电源的地方作业，适用范围广、配套性强、操作简单使用较为方便，止回泄压阀和安全阀可提高整个装置使用时的安全。
