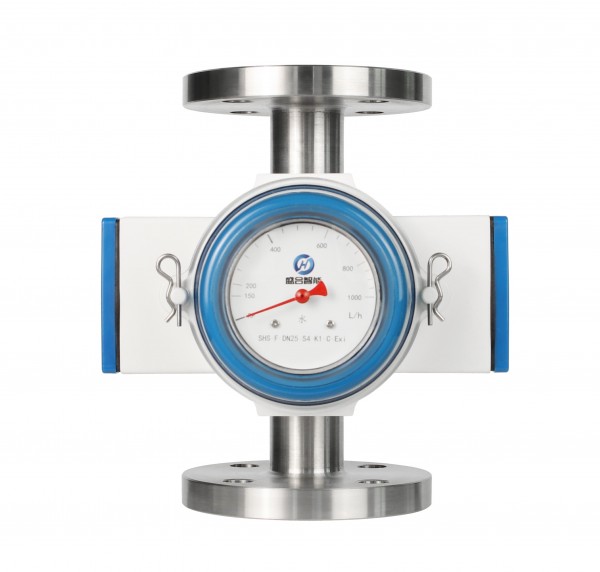

SHS流量开关采用锥形测量管和测量靶，当流体沿着锥形管通过时，测量靶依据流量的大小而产生位移，测量靶的位移，靠弹簧平衡力的作用而产生平衡，通过磁耦合系统传到指示系统，从而实现流量的监测和控制。

SHS流量开关结构坚实、性能稳定，可广泛应用于发电机、电动机6、轧机、压缩机、传送机和其它机器的冷却、润滑系统中。当流量超过或低于设置的预置开关点时，它可以输出一个控制信号。这个预置开关点可以设置在量程中的任何一个位置，即使仪表已经安装到管道上，它也可以很方便的进行调整。

仪表型号		SHS2	SHS3
连接方式	法兰连接	DN15-DN65 (1/2"～2-1/2")	DN80-DN200 (3"～8")
测量范围（m³/h）		0.02-30	10-150
操作压力		4.0Mpa	1.6Mpa
仪表材料	表体	304/316L
	外壳	塑料
流体方向	垂直方向H 水平方向V
介质温度℃	标准型	≤120
介质粘度mpa.s	标准型	≤30
开关重复性		±2.5%
测量精度		±8%，±12%
报警开关		1个NC或1个NO触点（双稳态）
		2个NC或2个NO触点（双稳态）
		1个放大继电器的开关触点（双稳态）
		2个放大继电器的开关触点（双稳态）
触点功率		10W（回路电源可采用24VDC或220VAC供电），建议使用24VDC供电
		1200W，可采用24VDC或220VAC供电）
放大继电器	供电	220VAC,24VDC
	响应时间	5-12ms
防护等级		IP65

安装前注意事项

·流量开关在安装之前,需清理管道中的杂质、焊渣、污浊,建议采用压缩空气吹扫和洁净水冲洗,确保管道/没有上述残留物。

安装时请注意仪表表体上标明的流体流向,箭头方向为流出方向。

建议出入口安装相当于口径5倍的直管段,以保证测量精度。如果入口端紧邻泵或弯头,zui好酌情增加直管段长度
