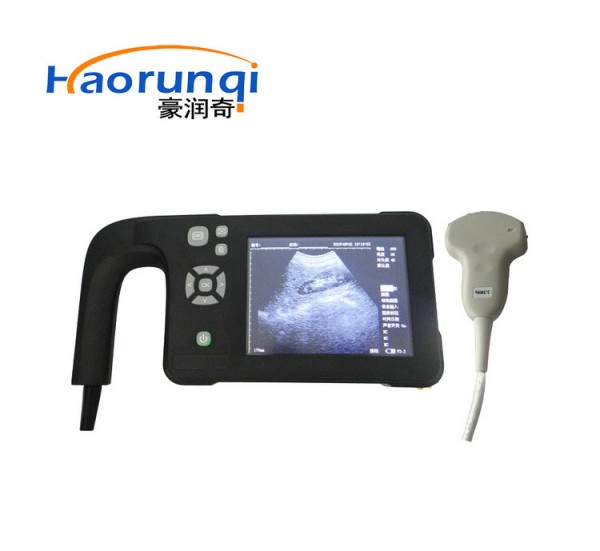

规模养殖场经济适用型兽用B超，型号DL-S4，是一款可彩色成像的测孕仪，工作原理是根据动物不同组织器官具有不同的密度和不同的超声传播速度，即不同的声阻抗 ，以有一定规律的电脉冲去激励压电晶片（换能器），使其产生一定频率 的超声波，将这种超声波（声能）射入动物体内，经体内不同脏器的界面而产生反射回波；反射不同大小 的回波被原发射超声波的换能器接收，从而又将接收的回波（声能）转换为电脉冲，这种电脉冲经放大，检 波及数字扫描变换等处理后，形成标准视频信号，在监视器屏幕上显示出脏器截面图像，一次达到测孕效果。

产品简介

◆本仪器采用数字声束形成技术，同时对图像进行平滑、滤波、边缘增强、帧相关、线性内插等处理，使图像清晰细腻，分辨率高。

◆采用大规模FPGA，同时使用多通道高性能放大器，多通道集成超声发射技术，电路结构简洁*，可靠性得到了有效提高。

◆采用先的探头生产技术，多层声匹配，频带宽，灵敏度高。

◆采用变频发射技术，使图像在近中远场的分辨率提高。

◆丰富的**功能，更加适应用户需要。

◆仪器内置锂离子可充电电池，充满电后电池可以连续工作3个小时以上。

◆可以选择5、10、15分钟、不限时整机处于待机状态时，产品具有自动关机的功能。

◆采用高速CMOS集成电路和低压器件，能耗温升低，可靠性高。

◆在B显示模式下，有深度提升功能。

◆该仪器除了常规的距离、周长、面积、容积等参数的测量同时具有产科测量功能；还有图像上下翻转、左右翻转、黑白翻转以及伪彩功能。

◆带有实时时钟，可自动显示日期、时间。

◆可单独调节近场、中场、远场增益、总增益。

◆发射具有多种组合聚焦的选择。

◆具有锐化平滑等图像处理功能。

◆具有外置USB接口，可将整机里面的图象和数据通过USB传输线与电脑直接连接；电脑很快可以看到整机里面的所有存储图象和数据信息。

◆视频信号输出格式为PAL制式（依据不同使用地区），可连接符合标准的视频输入设备。

◆聚焦方式为可变孔径、声透镜、四段实时动态聚焦，可分段自由组合选择聚焦位置。

◆主要测试参数的设置值可以掉电后保存，保证下次开机后直接进入之前的设置数状态下；还可以恢复出厂时的默认参数。

二、技术参数

探头 电子线阵探头（直肠探头）

探测深度 ≥180mm

盲   区 ≤3 mm

分辨率 横向≤2 mm（深度≤80mm）

纵向≤1mm（深度≤80mm）

几何位置精度 横向≤5%

纵向≤5%

放大倍数 1.0、1.2、1.5、2.0

扫描方式 电子线阵

工作频率 2.0MHz~5.0 MHz

显示模式 B、B+B

测量 距离、周长、面积、容积

图像灰阶 256级

扫描线数 512线/帧

帧   率 30帧/秒

数字扫描变换器 512×512×8bits

显示屏幕 5 "-TFT

整机尺寸 240mm×117mm×40mm

整机重量 854g

电池规格 3000mAH/7.4V

连续工作时间 3小时

功耗 7W

三、使用范围：

 养殖场、屠宰场、检疫部门、宠物医院.畜禽运输部门等。

四、质量承诺与售后服务

 注意：非正常使用自行拆机造成的损坏不在保修范围内。

 提示：请妥善保管你的保修卡和购买凭据以备保修之用。

 产品自购买日起一年内凭保修卡维修。
