进店逛逛◆产品概述

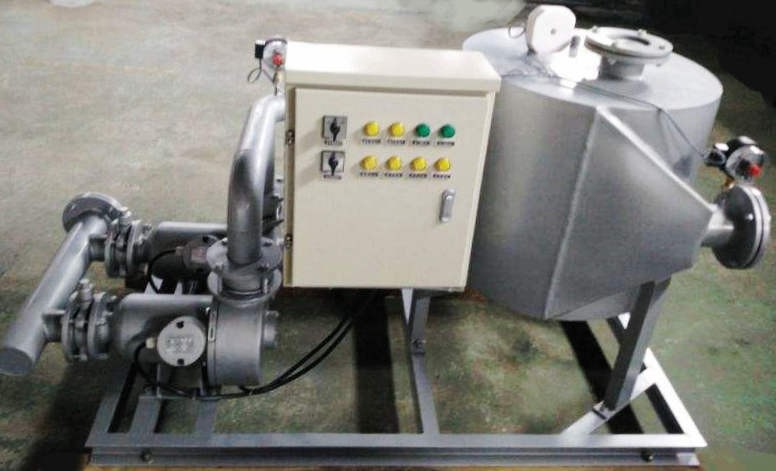

BLS型变压器强油水冷却器是一种应用相当广泛的热交换设备，它具有传热效高、阻力损失小、操作稳定可靠、结构紧凑、价格便宜等一系列优点。此产品我国自60年代后期开始研究制造并制订了相应的技术标准，在制造和使用上已积累了大量经验。目前已广泛应用在石油化工制冷、有机化工食品、染料制碱制药、机械、冶金等工业部门。用作变压器冷却器是国内首创已有近二十年历史，效果甚佳。
螺旋板式强油水冷却器是由一张厚度为2-4mm卷板卷制成两个均匀的螺旋通道的螺旋体。在两螺旋通道的首尾即螺旋体的上下方和外缘切向方向上各焊上接管及法兰，两通道内分别有一种有载液体（油和水）呈全逆流状态进行热量交换。其冷却面积为钢板的展开长乘以钢板宽。为了增强钢板的刚度、提高螺旋体的临界压力，在钢板的同一相面上焊有一定密度的定距柱，这样亦可增加流体的拢动性、增大雷诺数、提高传热效率。
由于螺旋通道曲率均匀通道中流体无大的换向，因而阻力较小且无死角。为了提高换热效果通常流体在通道中流速转大，可防止通道污垢堵塞，且通道本身有自洁作用，另外两螺旋通道中还留有排气（液）孔便于操作又可作取样化验之用。
◆产品特点
1、传热效率高
总传热系数可达3300Kcal／m²·h℃，传热效果优于YF（风冷），螺旋板式冷却器换热系数是传统列管的1-3倍，从而节约了能源，且有良好的经济性。
2、热损失少
本型号强油冷却器结构紧凑，占地面积，外露表面积均小。若常温流体从外边缘通道流至油冷却器中心，则无需保温。
3、结构可靠
油、水两通道为整板卷制，焊接密封无易损件，保证了油水热交换时不会混合，从而使变压器能安全运行。
4、自清洗功能
此结构的油冷却器可在确保通道压力降不大的情况下，适当增大液体流速，可以提高传热效果。由于液体在通道内呈螺旋形流动流通区域无死角，全程单通道流动具有自动清洗功能，污垢不易沉积，从而减少了停车检修，节约了维修费用。
◆技术参数
1、公称压力规定为0.6Mpa（注：指单通道承受的极限工作压力，本厂试验压力为设计压力的1.25倍）。
2、允许的工作温度：碳钢换热器允许温度范围为1℃～＋200℃，不锈钢换热器允许温度范围，是1℃～＋300℃。碳钢换热器允许温度升温降压范围应按有关操作规定。
3、选用设备时，应通过适当的工艺计算，选定流体的合适工作状态，使油冷却器通道内的流体达到湍流状态（一般液体流速≥1m／s、气体流速≤10m／s）。
4、用户可根据不同工况选用不同材质。
5、单台冷却器使用时，一般使用双油泵，一台使用另一台备用，如单台设备不能满足使用要求时，可以采用多台联合使用，但组合必须符合下列规定：
①并联组合：只限于同一规格的换热器；
②串联组合：换热器的板宽和通道间距都应相同。
③混合组合：一个通道并联，另一通道串联，只限于同一规格的换热器。
6、安装形式：卧式和立式。为使停车后准物料彻底排干净，通常使用立式。
◆产品基本构成
◆选型参数
变压器容量KVA
选用油冷却器型号
油冷却器参数
（供参考）
换热面积(m2)
油流量(m3/h)
3000
BLS6-145
15
39
4000
BLS6-160
20
6000
BLS6-200
30
8000
BLS6-315
40
12500
BLS6-500
60
15000
BLS6-630
70
注：由于技术进步带来产品更新换代，本参数表中所列数据可能与新产品参数有差异，如有差异以新产品实物为准。
◆设备基本参数
BLS6
换热面积
(m2)
额定冷却功率(KW)
H
L
L1
L2
裝油量
（Kg）
BLS6-100
10
100
600
1150
730
950
14.5
145
35
16
160
1100
200
1300
45
BLS6-250
25
250
1400
55
31.5
315
750
1200
800
BLS6-400
400
80
50
500
1450
63
630
1000
1350
130
BLS6-800
1500
◆已知同类产品运行业绩
浙江横山铁合金厂、青海西宁钢厂、浙江开化硅铁厂、甘肃兰洲钢厂、太原钢铁公司、浙江淳安钢厂、甘肃刘家峡硅铁厂、江苏无锡第二钢铁厂、河南巩县钢厂、河南偃师电厂、广西灵川冶炼厂、湖北鹤峰县新春工业硅厂、四川锦竹东方汽轮机铸造分厂、广西中山县金属硅厂、无锡胡埭钢厂、四川汶川县都江堰叁力铁合金厂、四川内江变压器厂、云南砚山县阿舍宏光铁合金厂、浙江元立集团、湖北大冶市新冶特钢有限公司、云南文山麻栗坡大坪铁合金厂、山东邹平华峰不锈钢有限公司、杭州萧山江盛铸锻有限公司、浙江元力集团河南鹤壁鑫熔铸业有限公司、广东五华联创变压器有限公司、吉林新冶设备有限公司、河南新密电力设备修造厂等单位的电炉变压器都陆续采用了该产品——螺旋板式强油水冷却器。
