【超声波明渠流量计_大连仁成

产品简介品牌材质精度等级适用介质款式转换器形式产地加工定制

无	塑料
2.5	液体,冷水,污水
电子带数显	分体式
国产	否

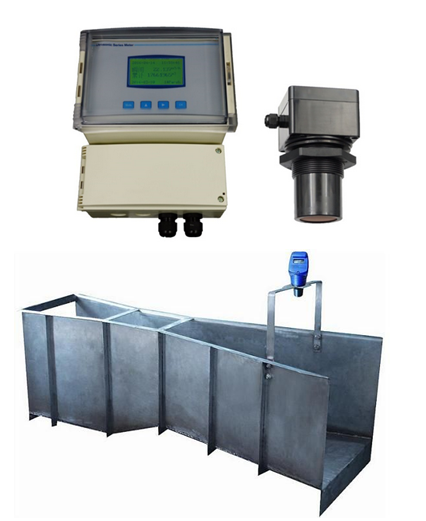

超声波明渠流量计与量水堰槽配合使用，测量明渠内水的流量。主要用于测量污水厂、企事液单位的污水排放口、城市下水道的流量。由于这种仪表采用超声波穿过空气，以非接触的方法测量。因此在粘污、腐蚀性液体情况下，比其它形式的仪表具有更高的可靠性。

详细介绍

产品介绍

GPRS远程监控明渠流量数据系统

详细资料工作原理
超声波明渠流量计仪表直接测量的物理量是液位。用于明渠测流量时，在明渠上安装量水堰槽。量水堰槽把明渠内流量的大小转成液位的高低。仪表测量量水堰槽内的水位，再按相应量水堰槽的水位-流量关系反算出流量。
常用的量水堰槽有，直角三角堰、矩形堰和巴歇尔槽（图三）。
使用超声波明渠流量计，安装时必须知道配用量水堰槽的水位-流量对应关系。
量水堰槽的水位-流量关系可以从国家计量检定规程《明渠堰槽流量计》JJG711-90中查到。
巴歇尔槽知道了喉道宽度b，就可以用相应的公式算出水位-流量对应关系。
直角三角堰和矩形堰也有相应的公式。但是还与按装的渠道尺寸有关。确定水位-流量关系时，三角堰与渠道宽B、开口角度、上游堰坎高度p有关。
矩形堰与渠道宽B、开口宽b、上游堰坎高度p有关。
超声波测液位原理：本仪表采用超声波回声测距法测液位。探头固定安装在量水堰槽水位观测点上方。探头对准水面。探头向水面发射超声波。
仪表的工作原理：仪表控制探头发射和接收超声波。测量声波传输时间测算液位mm。在通过查水位-流量表，把液位转成流量（单位：升/秒）。
超声波明渠流量计显示：仪表显示液位高度、瞬时流量、仪表把瞬时流量按时间累加，得出累计流量。
仪表输出有，4～20mA电流模拟量；通讯：RS485的数字信号；

技术指标

测量范围： 0.1升/秒～9999米3/秒

累计流量： 99999999米3

盲区： 0.25m～0.5m

测距精度： 0.3%（标准条件）

测距分辨率： 1mm

流量精度： 1%～5%（视堰板类型而定）

压力： 4个大气压以下

仪表显示：自带LCD显示瞬时流量和累计流量

模拟输出： 4～20mA

数字输出： RS485、Modbus协议或定制协议

供电电压： DC24V/AC220V，防雷装置内置

环境温度：－20℃～＋60℃

防护等级： IP65
