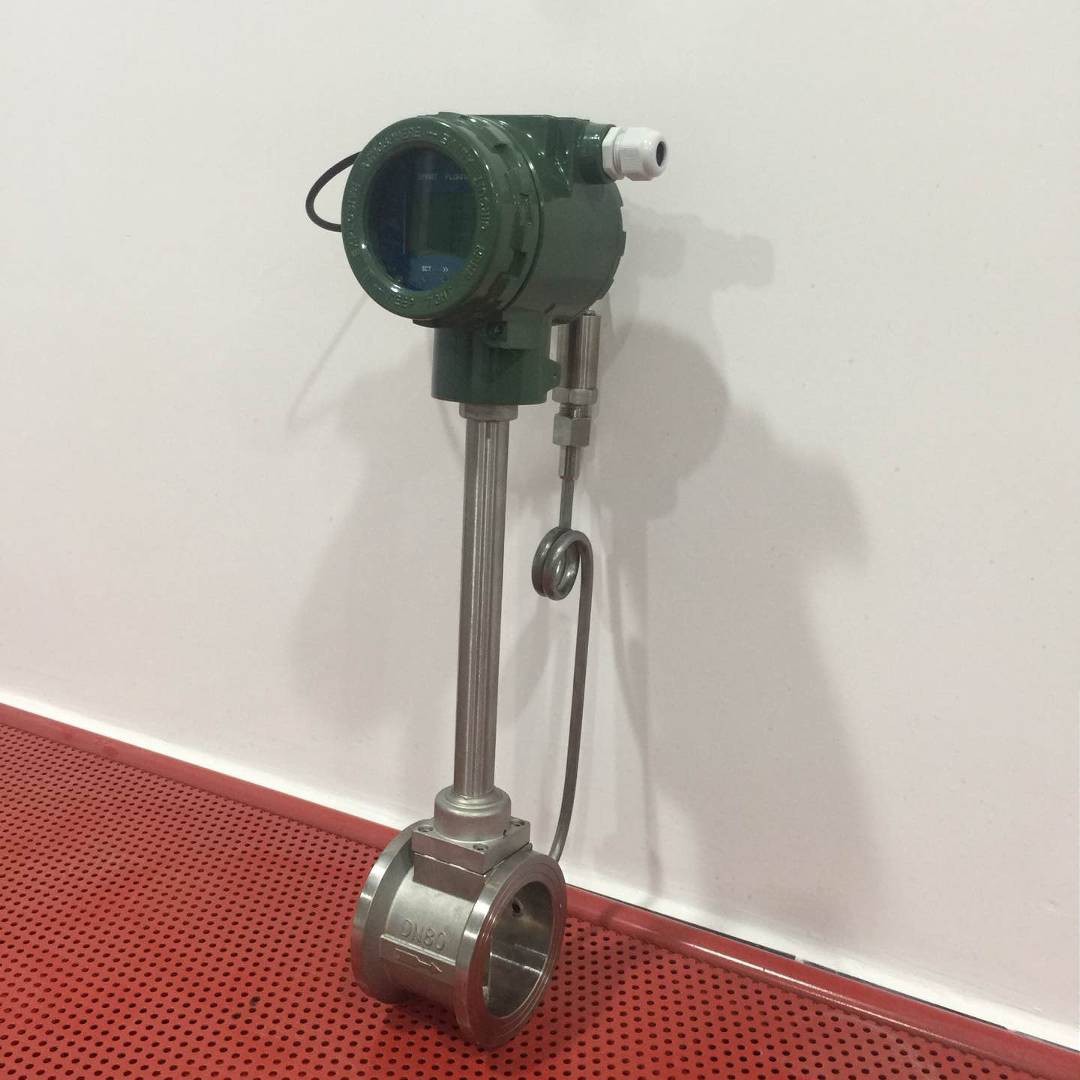

浙江涡街流量计厂家、广东压缩空气流量计,涡街蒸气流量计价格

产品介绍:

智能型涡街流量计的应用 智能涡街流量计在规定的数范围内不受流体温度、压力、粘度及组分的影响,所用检测压电元件不接触流体,适于恶劣环境,同时不堵、不卡、不易结垢,耐高温、高压,安全防爆。涡街流量计适用于测量封闭管道的液体、气体、和蒸汽的累计流量和瞬时流量。LUGB系列涡街式蒸汽流量计可广泛应用于油田、石化、机械、轻工、冶金、医药、造纸及城市供水、供热、供气等行业,涡街在工业过程控制,能源管理和环境工程等领域中作为广州铭鸿仪表流量计和控制仪表。此系列蒸汽流量计分一体化显示和远传显示,并可输出脉冲信号或电流信号与微机联网。

详细内容:广州铭鸿自动化仪表有限公司

LUGB温度补偿型涡街流量计的详细资料:

一、LUGB温度补偿涡街流量计产品概述

专为测量饱和蒸汽而设计,可对饱和蒸汽进行自动密度补偿。将流量与温度补偿传感器集于一体。传感头现场可拆卸型表体,可在不影响管道内流体流动的情况下更换传感头。

二、LUGB温度补偿涡街流量计主要特点

通过一体化温压补偿涡街流量计,可显示饱和蒸汽的瞬时质量流量、累计流量以及温度、压力等。也可手动设定蒸汽温度,温度及涡街传感头都可以在不停止管内流体的情况下可更换。

三、LUGB温度补偿涡街流量计技术参数

测量介质 ;饱和蒸汽、水

公称口径:DN25 — DN500

介质温度 :- 40℃—+150℃; -40℃—+280℃; -40℃—+350℃; -40℃—+420℃(需选配传感头不断流拆装型)

精度等级 ;1.5级、1.0级(首选) 、0.5级、0.2级(需协议供货)

涡街可测流量范围; 液体:0.4 m/s —10 m/s 气体、蒸汽:4m/s -- 70 m/s

放大器选择 ;温度补偿一体化智能数字显示型放大器(工况脉冲或RS485信号输出)

防爆等级 本安防爆型ExiaⅡCT4 隔爆型ExdⅡCT6

防护等级 :IP54、IP65

表体材质 :1Cr18Ni9Ti(其它材质协议供货)

四、LUGB温度补偿涡街流量计型号及功能选择

LUGB……………满管式涡街流量传感器

A-LUGB型满管式涡街表体连接形式

1 法兰连接式(温压补偿式涡街必选型)

2 法兰卡装式(首选型)

B-可测介质

1 气体、液体、蒸汽通用(只限数字滤波智能示型涡街)

2 测量液体

3 测量气体

4 测量饱和蒸汽、过热蒸汽

C-涡街口径

D-输出信号

0 电压脉冲(低电平≤1V, 高电平≥6V,脉宽≥10uS)

1 两线制4-20mA输出( 温压补偿型为三线制)

2 无信号输出现场显示

E-可测最高介质温度

0 -40℃…+150℃

1 -40℃…+280℃(LUCB型插入式涡街250℃)

2 -40℃…+350℃(LUCB型插入式涡街不可选)

3 -40℃…+420℃(只限传感头不断流拆卸型)

F-防爆等级

0 无防爆认证,防护等级为IP54、IP65

1 本安防爆型,防爆等级为ExiaⅡCT4

2 隔爆防爆型,防爆等级为ExdⅡCT6

G-涡街放大器显示形式

0 无现场显示型

1 现场显示型(液晶显示,可显示瞬时流量、累积流量,补偿型还能显示温度、压力、标况流量等)

H-仪表精度等级

0 1.0级(LUGB型首选,LUCB型需协议供货)

1 0.5级(只限LUGB型涡街)

2 0.2级(只限LUGB型涡街,需协议供货)

3 2.5级(LUCB型插入型涡街首选型)

4 1.5级(LUCB型插入式涡街需协议供货)

5 低流速型涡街(表体内直接缩径,精度≥1.5级)

I-放大器安装形式

0 表体与放大器不分离型

1 表体与放大器分离型(分离距离≤10米。温度及温压补偿型表体不可选)

2 潜水型涡街

J-涡街放大器工作电源

0 12VDC供电

1 24VDC供电

2 3.6V(或3V)锂电池供电(只限带液晶显示无信号输出型涡街)

3 3.6V(或3V)锂电池、24VDC电源同时供电(只限带液晶显示有信号输出型涡街)

注:3V锂电池只适用于温压补偿一体化型涡街

K-涡街检测功能及放大器显示形式广州铭鸿自动化仪表有限公司

0 无补偿式 (无温度、压力补偿功能)

1 现场显示气体温度、压力补偿一体化智能式(LUGB型法兰连接式气体表体专用。可显示标况瞬时流量、标况累积流量、温度、压力或频率、时间等。可同时选择补偿前或

补偿后三线制4-20mA输出和电压脉冲输出,脉冲低电平≤1V,高电平≥6V,脉冲占空比50%)

2 现场显示过热蒸汽温度、压力补偿一体化智能式(LUGB型法兰连接式过热蒸汽、饱和蒸汽表体专用。可进行密度补偿计算。可显示瞬时质量流量、累积质量流量、温度、压力或工况体积量、频率等。可同时选择补偿前或补偿后三线制4-20mA输出和电压脉冲输出,脉冲低电平≤1V,高电平≥6V, 脉冲占空比50%)

3 现场显示温度补偿智能式(LUGB型饱和蒸汽表体专用,可进行密度补偿计算。可显示瞬时质量流量、累积质量流量或温度、压力等。可选择补偿前三线制电压脉冲输出,脉冲低电平≤1V,高电平≥6V, 脉冲占空比50%)

L-LUGB型满管式涡街传感头安装形式

0 传感头断流拆装式

1 传感头不断流拆装式(≥350℃涡街必选型)

M-通讯方式

0 无通讯

1 R485通讯(只限智能式放大器)

2 R232通讯(只限智能式放大器)

N-HART协议

0 无HART协议

1 带HART协议(需协议供货)

Q-滤波方式

0 普通方式

1 智能数字滤波方式(需协议供货)

对直管段的要求

为了确保仪表正常、准确运行,传感器安装点的上下游必须有一定的直管道,以调整流场,如图所示。

图1:同心缩管;

图2:同心扩管;

图3:一个90度弯头;

图4:同一平面两个90度弯头;

图5:不同平面两个90度弯头;

图6 :调节阀应安装在传感器下游5D以 远处,若必须安装在传感器上游, 则传感器上游应有不小于50D的 等径直管段,下游应有不小于5D 的等径直管段。

对管道的要求

1)上、下游配管内径D和与传感器内径DN相同,其差异满足下述条件:0.95DN≤D≤1.1DN。

2)配管应与传感器同心,同轴度应小于0.05DN。

3)密封垫不能凸入管道内,其内径可比传感器内径略大。

4)如需断流检查与清洗传感器,应设置旁通管道,如下图所示。

旁通管道示意图 广州铭鸿自动化仪表有限公司

对管道振动的要求

传感器尽量避免安装在振动较强的管道上,若不得已要安装时,必须采取减震措施,在传感器的上下游2D处分别设置管道紧固装置,并加防振垫。

特别注意:在空压机出口处振动较强,不能安装传感器,应安装在储气罐之
